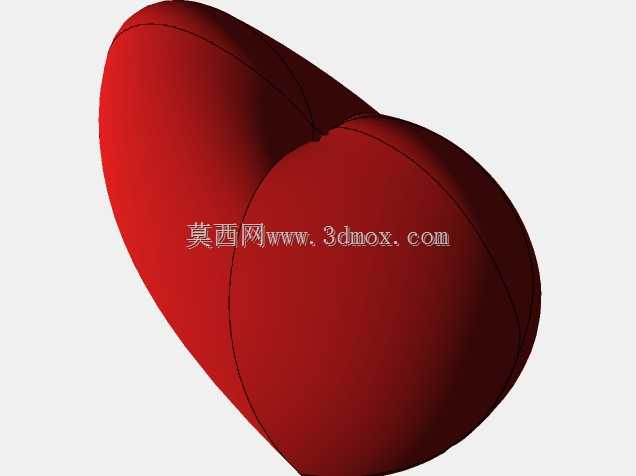

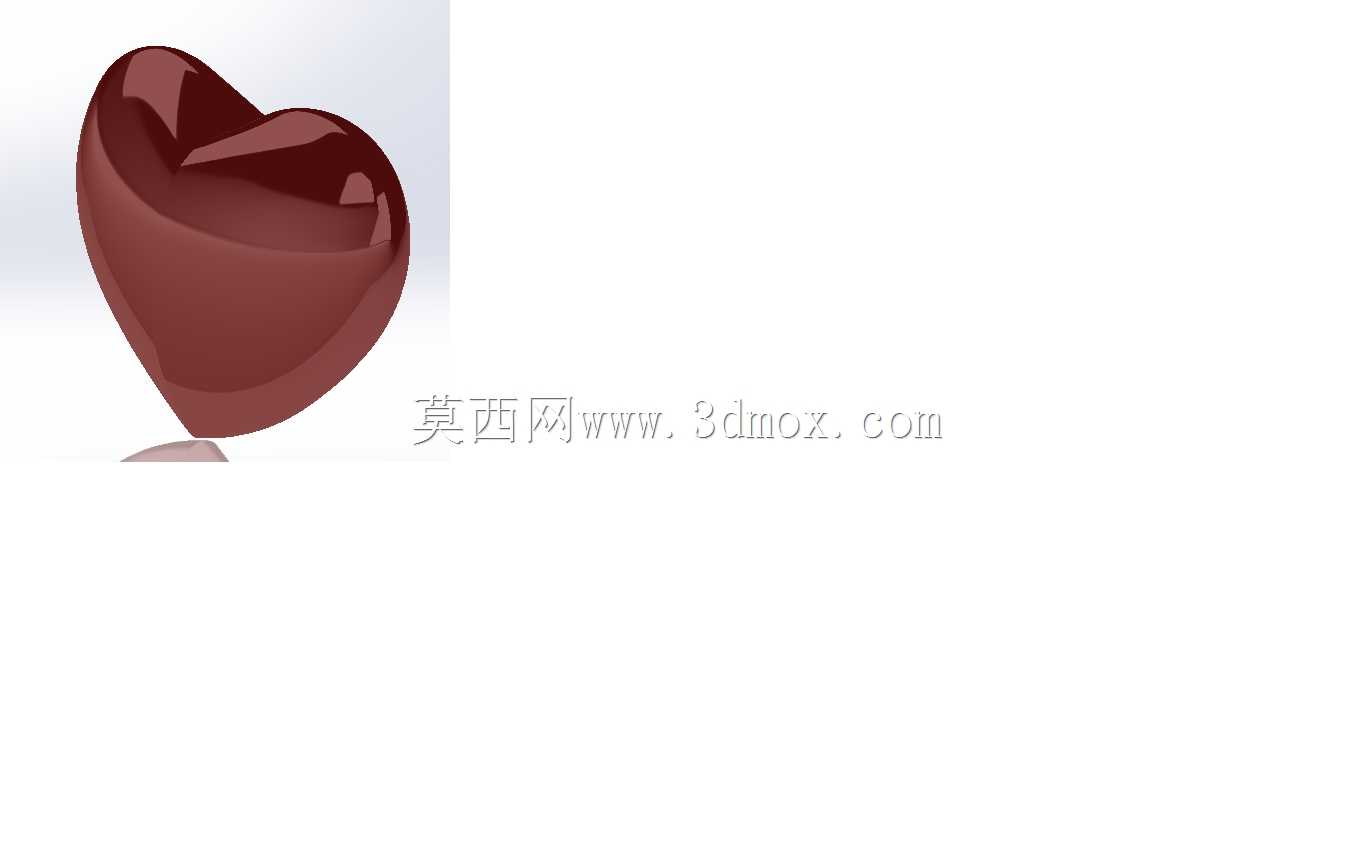

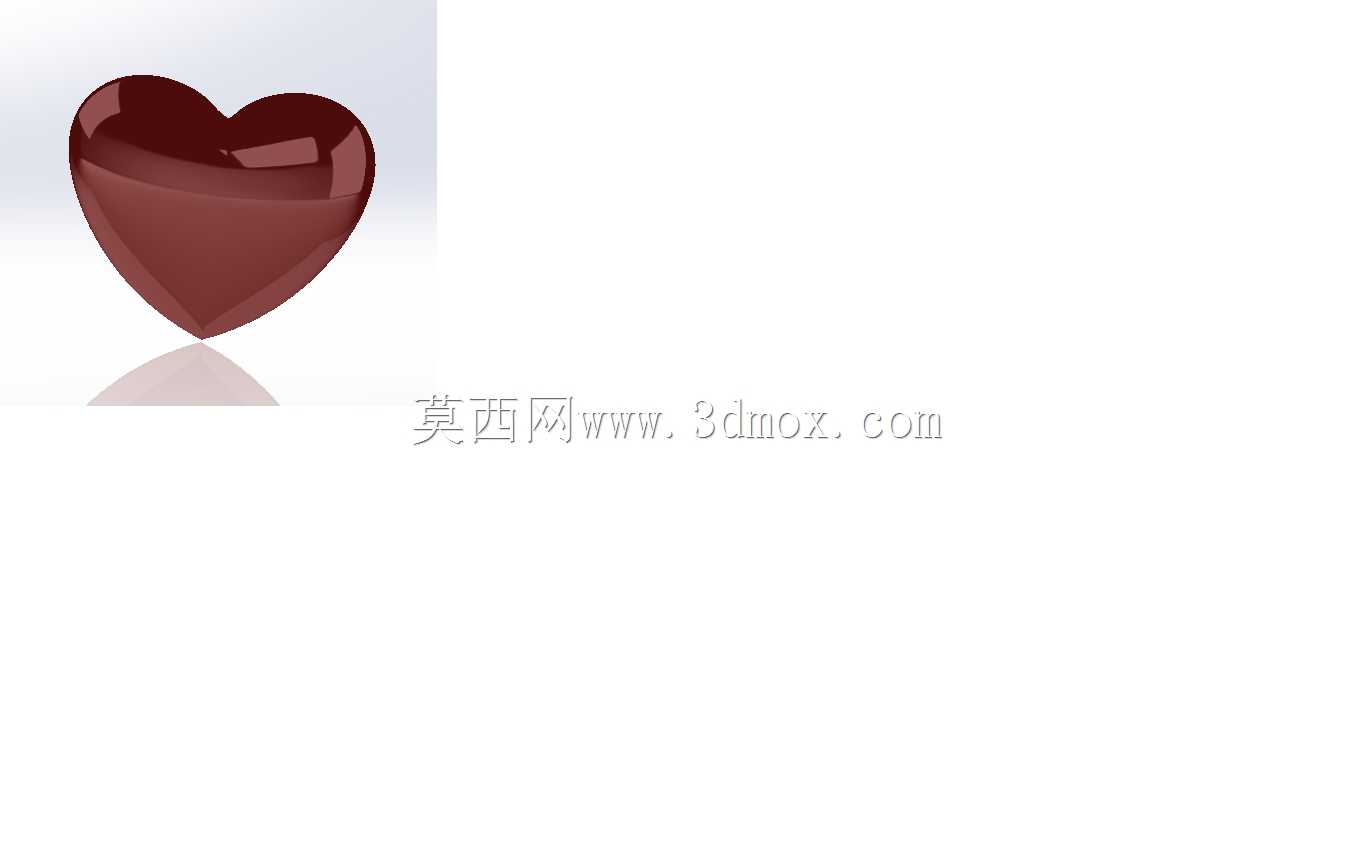

双曲面拼接立体红心造型结构

这类曲面拼接的心形立体结构，常应用于文创展示道具、主题装置装饰、礼品结构设计等场景，在商业美陈布置、主题活动装置搭建中，可作为独立视觉构件使用，也可嵌套入其他展示结构作为核心造型单元。从结构设计层面看，整体采用双曲面顺滑拼接逻辑，两个弧面单元在中心凹陷处做G2连续过渡，避免曲面衔接处出现棱线或曲率突变，保证外表面视觉流畅度，也能降低后续表面处理的打磨工作量。建模过程中先绘制心形轮廓的空间基准曲线，拆分两个对称的曲面构建单元，通过放样、曲面修剪、缝合等操作生成实体，曲面边界处做0.3mm的微小圆角处理，避免锐边带来的加工或使用风险。安装边界上，该结构底部预留平面安装基准，可通过粘接、卡扣连接等方式固定在展示底座或配套结构上，整体外轮廓无突出的安装耳位，保证外观完整性。实际使用中，这类曲面结构如果采用3D打印加工，需要考虑曲面的最小壁厚不低于1.2mm，避免打印过程中出现薄壁变形；如果采用注塑工艺生产，需要在曲面内侧均匀布置加强筋，筋位厚度控制在壁厚的0.6倍，防止表面出现缩痕。结构的曲面弧度经过反复调整，从各个观察角度都能呈现饱满的心形视觉效果，不会出现视角偏差导致的造型失真，中心凹陷处的曲率半径经过优化，既保证造型辨识度，也避免凹陷过深导致的积尘、清理不便问题。在主题装置搭建场景中，该结构可作为模块化单元，多个相同结构通过阵列、错位排布组合成大型造型墙，单个结构的重量控制在合理范围，降低现场安装的承重要求，表面可根据使用场景做喷漆、电镀、覆膜等不同处理，适配不同的视觉风格需求。设计过程中特意规避了复杂的内部结构，整体为空心薄壳结构，在保证结构强度的前提下尽可能降低整体重量，适合吊装、壁挂等多种安装方式，曲面的分模线设置在结构底部的隐蔽位置，不会破坏正面的视觉完整性，适配批量生产的工艺要求。
