卡通拼装式儿童玩具小火车结构设计

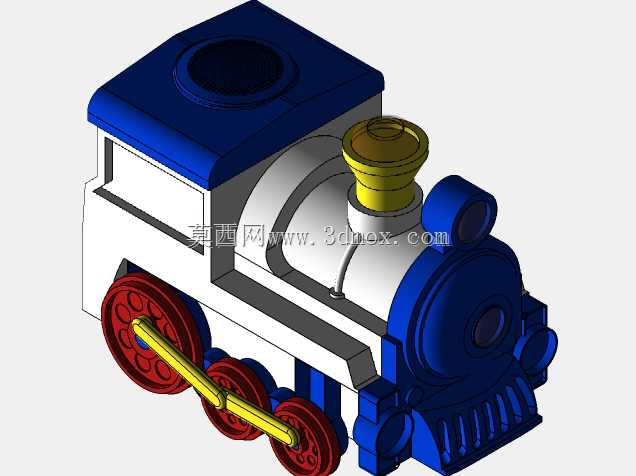

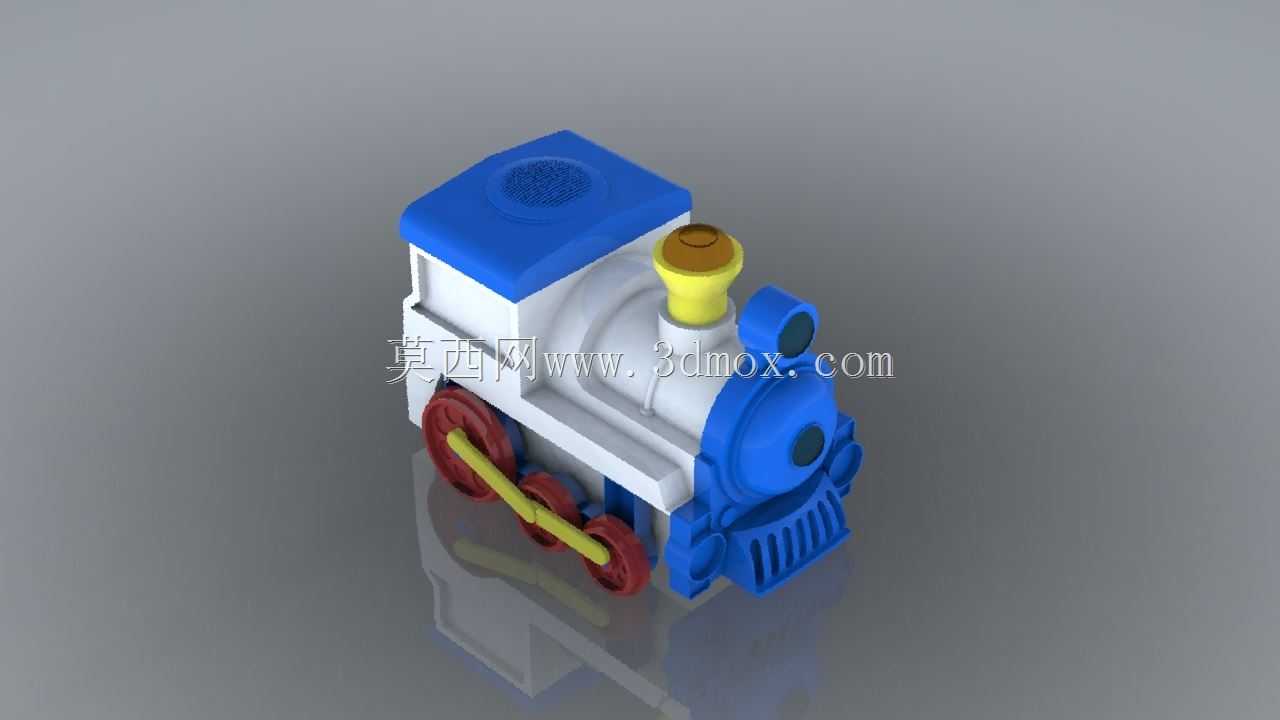

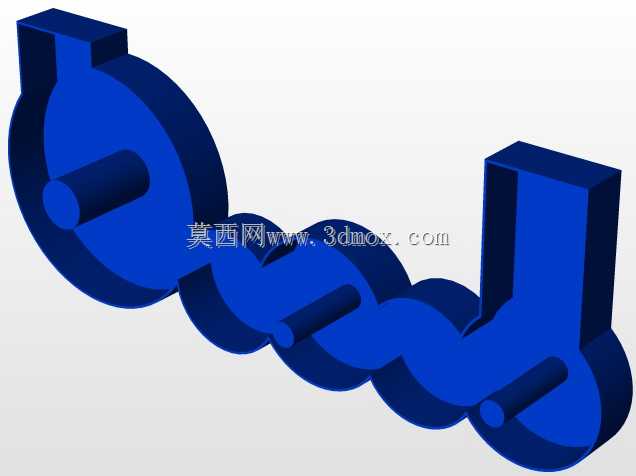

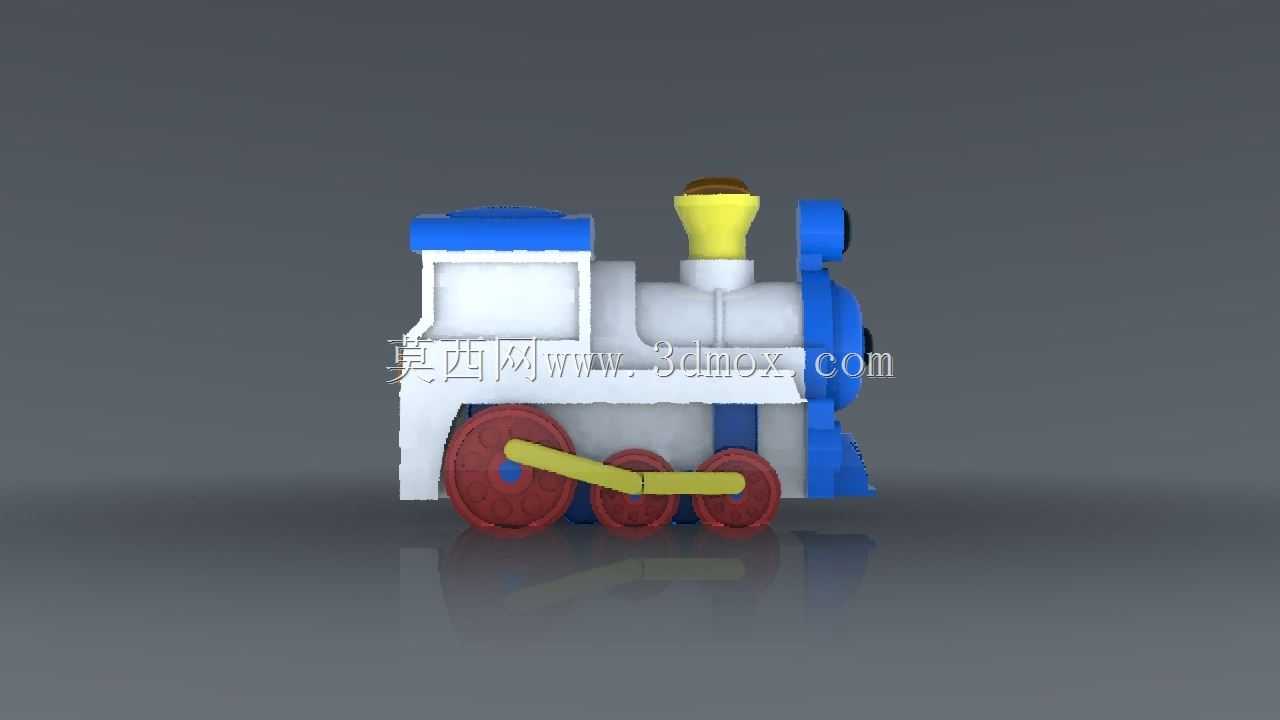

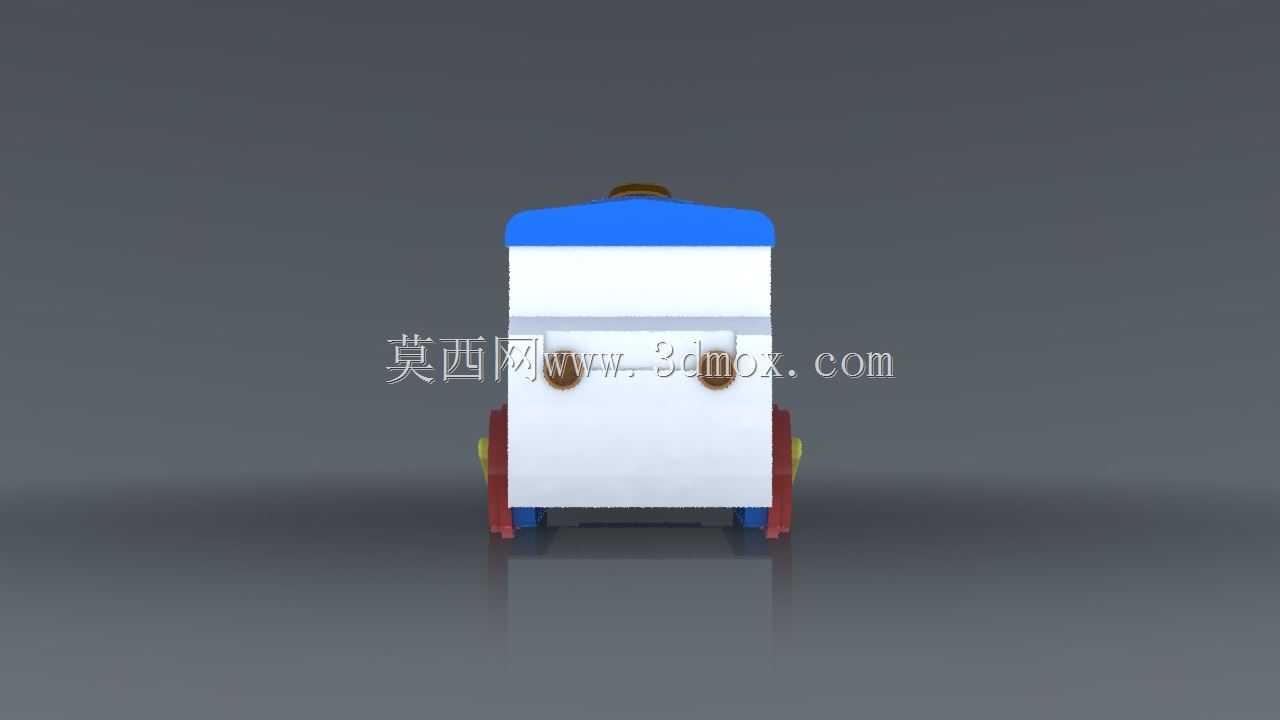

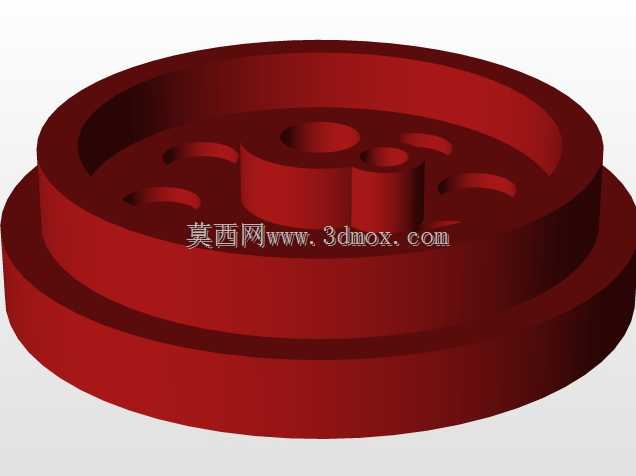

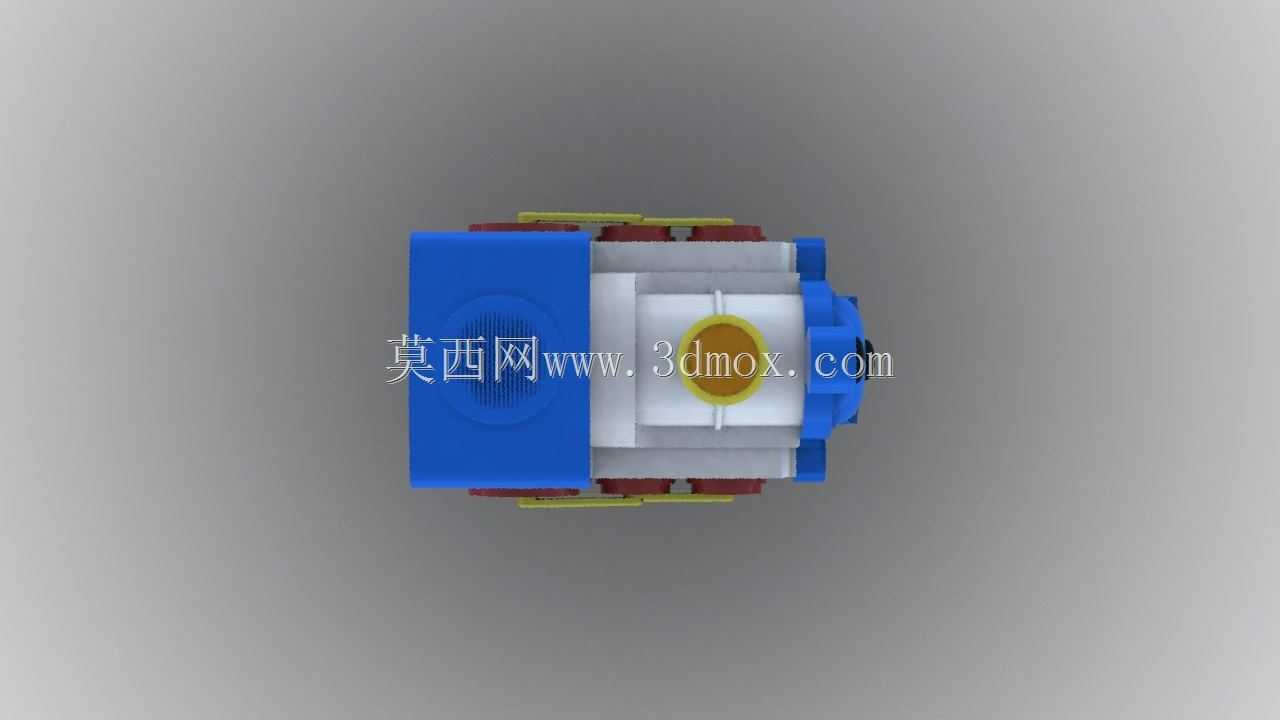

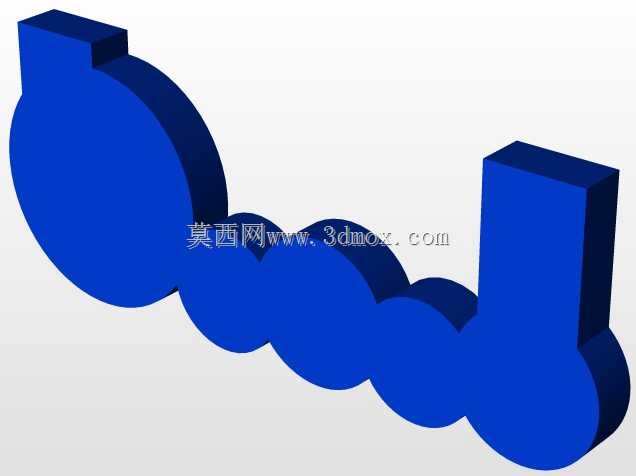

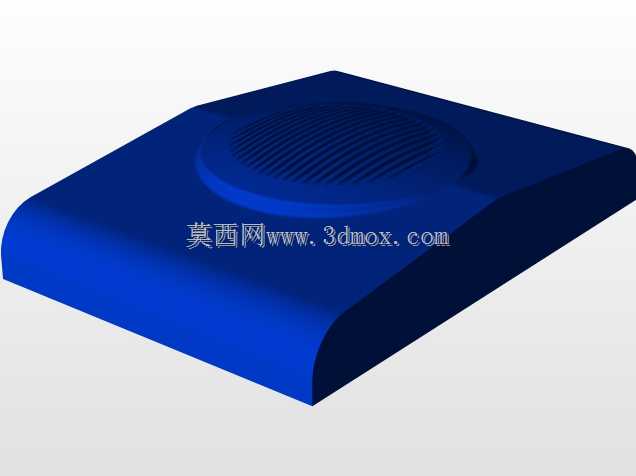

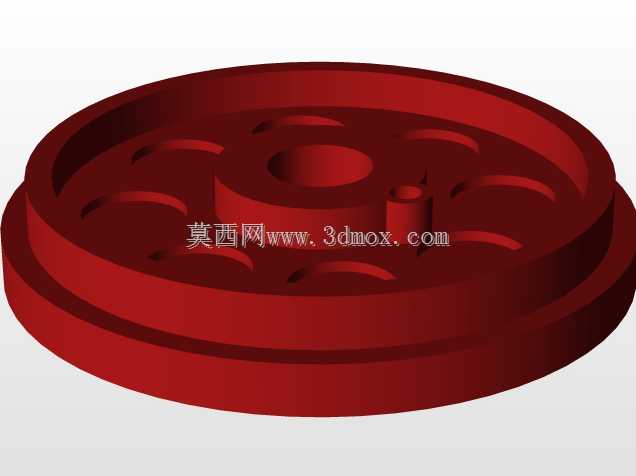

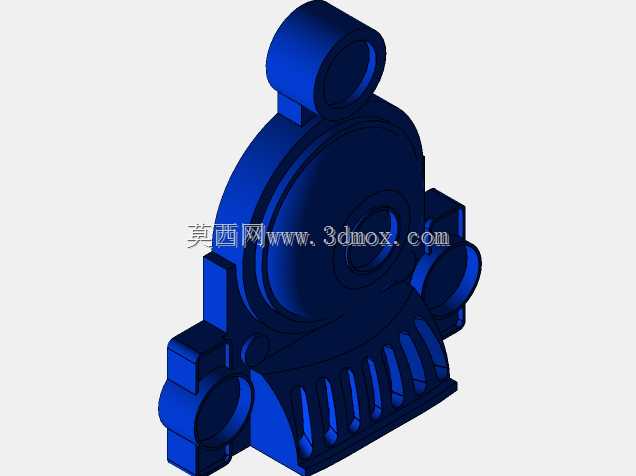

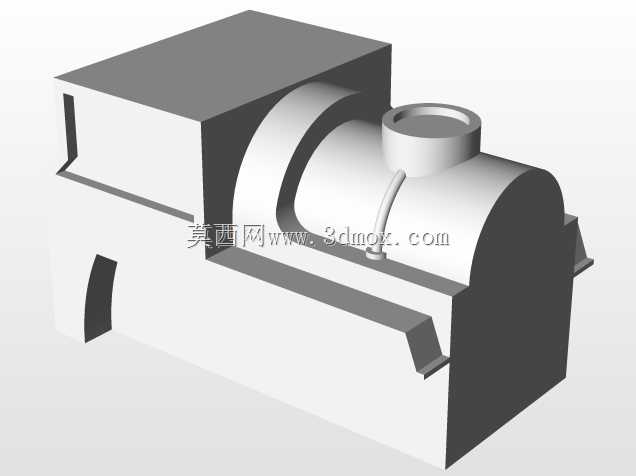

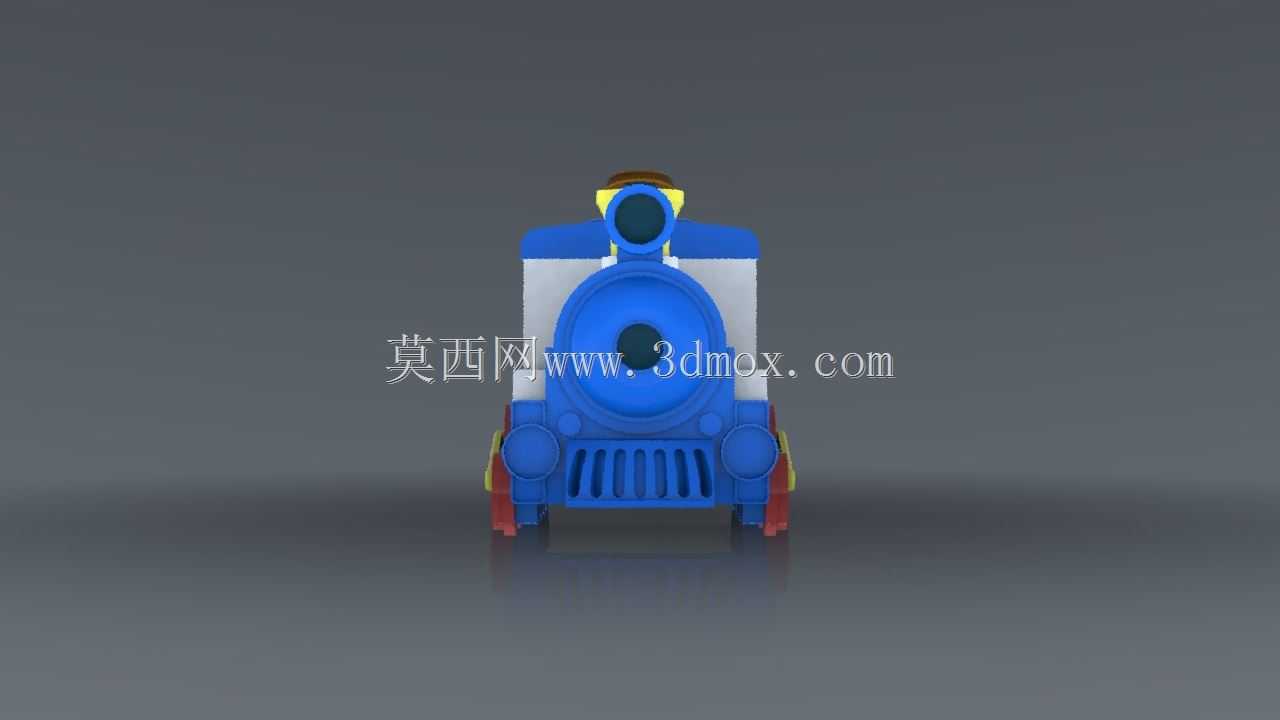

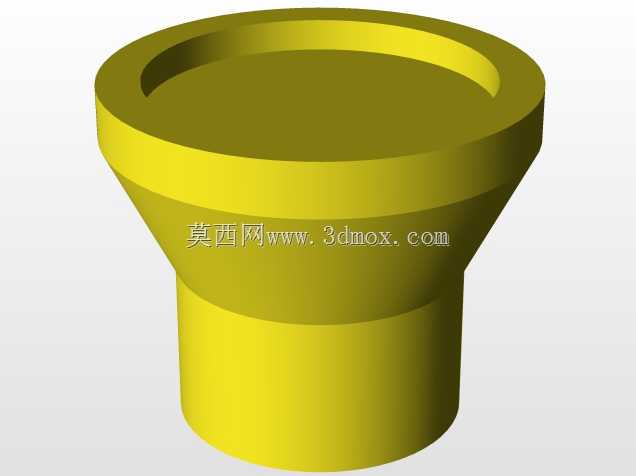

这款玩具小火车的结构设计，核心面向低龄儿童的玩耍与益智启蒙场景，可作为幼教机构的拼装教具、家庭亲子互动的玩具组件，也能作为儿童游乐区的配套摆件使用。整体采用模块化拼接思路，将车头主体、顶部烟囱、车顶盖板、行走轮组、联动连杆拆分为独立可装配的单元，没有细小易脱落的尖锐零件，所有棱边都做了R2以上的圆角过渡，避免儿童玩耍时出现磕碰划伤的风险。从结构布局来看，车头前部做了内凹的圆形车灯安装位，前端格栅采用等距排布的镂空凸筋，既还原了老式蒸汽火车的视觉特征，也能在零件注塑成型时减少壁厚不均导致的缩痕问题。顶部的蓝色车顶盖板采用卡扣式结构与白色车身主体连接，不需要额外的紧固件即可完成固定，装配后卡扣隐藏在车身内侧，外表面没有明显的装配缝隙，整体外观流畅度更好。黄色烟囱采用过盈配合的方式插装在车顶的预留安装孔内，烟囱顶部的棕色盖帽做了防滑纹理，方便儿童手动插拔拆装，锻炼手部精细动作。行走部分采用三组红色轮组，通过黄色的联动连杆实现轮组的同步转动，连杆与轮轴的配合间隙控制在0.2mm，既保证转动时没有卡滞，也不会因为间隙过大出现松脱晃动的问题，轮组边缘做了圆弧收边，在光滑桌面、爬行垫等不同接触面滚动时都能保持稳定，不会出现侧翻。整体外形尺寸控制在手掌可握持的范围内，重量分布集中在车身下半部分，重心偏低，儿童单手抓握时不易滑落。设计过程中充分考虑了注塑生产的工艺要求，所有零件的拔模斜度统一设置为1.5度，没有倒扣结构需要额外做滑块抽芯，能有效降低模具加工成本，适合批量生产。零件之间的装配公差经过反复校核，过盈配合的位置插拔力度控制在儿童可轻松操作的范围内，间隙配合的位置不会出现松动异响，整体结构兼顾了玩耍安全性、装配便捷性与生产经济性，不需要额外的粘接或螺丝固定，儿童可独立完成全部拆装过程，在玩耍过程中对机械联动结构建立初步认知。
