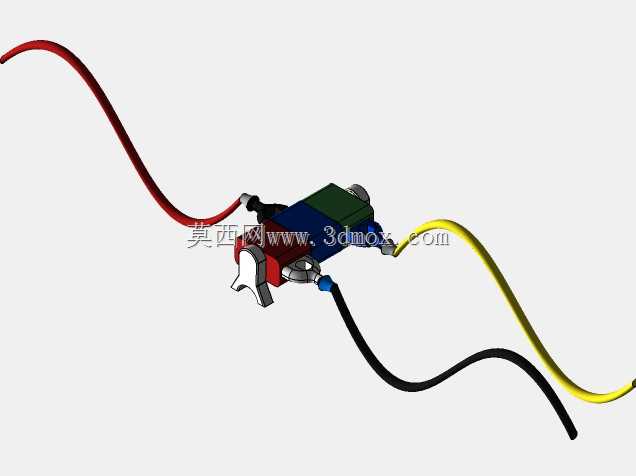

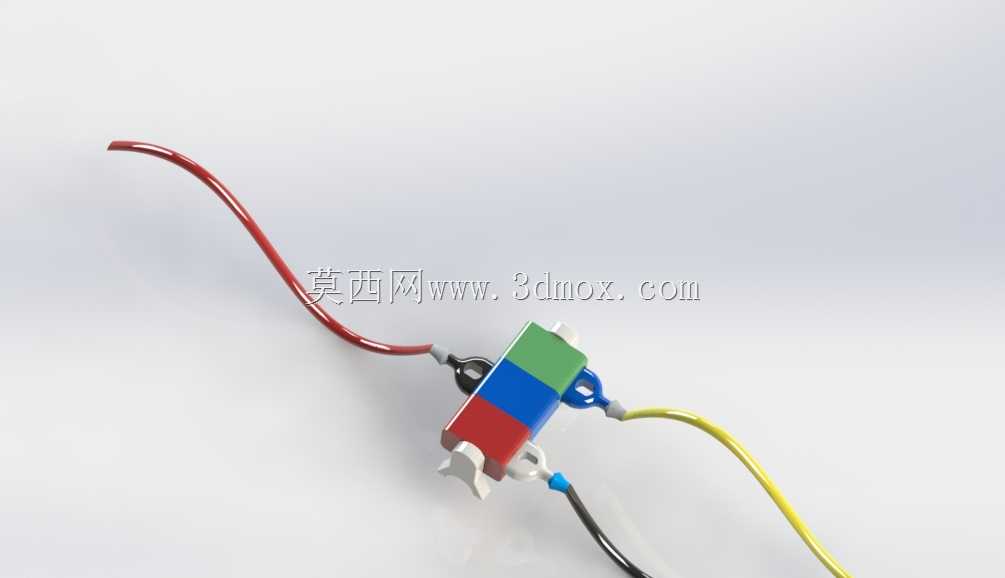

多色接线端子带引线连接组件结构

这类带多色标识的接线端子组件，主要应用在低压电控柜内部布线、小型设备控制回路接驳、实验台电路分线场景中，实际使用时可实现不同回路导线的快速插接与固定，避免多股导线铰接带来的接触不良、绝缘层破损风险，在设备检修时也能快速完成回路通断测试与线路更换，无需反复剥线绞接。从结构设计来看，端子本体采用分色绝缘基座，红、绿、蓝三色块对应不同电位或回路标识，现场接线时可通过颜色快速区分相线、零线、信号控制线，减少接线错误概率，基座侧边带弹性锁扣结构，导线插入后可自动卡紧线芯，承受常规布线拉力时不会出现松脱，同时基座预留的固定孔位可配合扎带或微型螺丝将端子固定在安装板、线槽侧壁上，适配不同的柜内布线空间。设计过程中优先考虑了接线操作的便捷性，引线端预先压接了冷压端头，插入端子时无需额外处理线端，不同颜色的引线采用不同线径规格，分别对应大电流供电回路与小电流信号回路的载流需求，引线外绝缘层采用耐弯折的柔性材质，在设备柜门开合、部件小幅移位的场景下不会出现绝缘层开裂的问题。安装边界上，该组件整体占用空间较小，端子本体宽度可适配常规20毫米宽度的走线槽，引线自然弯曲半径不小于引线直径的三倍，安装时无需预留过大的操作空间，相邻端子并排布置时间距不小于5毫米即可避免绝缘干扰，端子底部与安装面的间隙控制在2毫米左右，既可以保证通风散热，也能避免安装面凝露带来的绝缘风险。实际选型搭配时，可根据回路载流量匹配对应线径的引线，端子的接触片采用导电性能优良的金属材质，接触电阻控制在毫欧级，长期通电时温升不会超过电气安全规范要求的阈值，在振动幅度不大的工业设备场景中，该类端子的连接可靠性远高于传统的绝缘胶带铰接方式，日常维护时只需按下端子侧边的解锁卡扣即可拔出导线，重新接线也不会损伤线芯，适合批量布线的生产线电控装配场景使用。
