工业设备立式操纵控制手柄结构设计

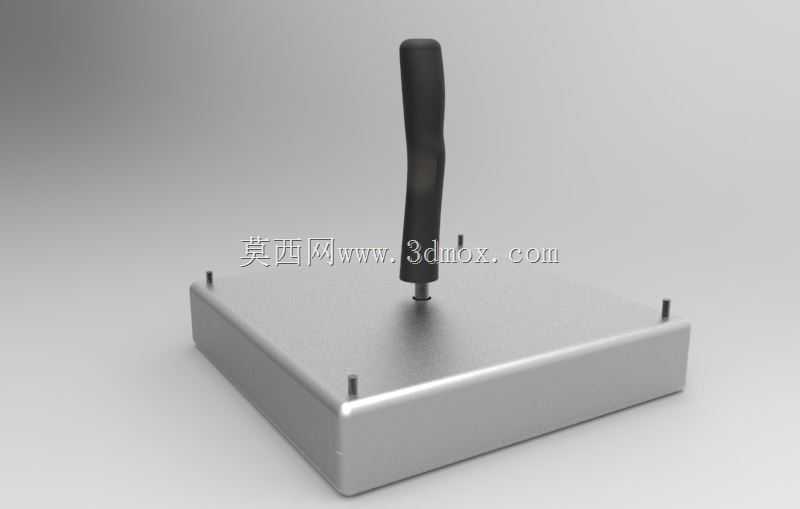

这类立式操纵手柄常配套在中小型工业操作台、专用设备控制台、试验台架上使用，作为人工输入操控指令的核心交互部件，承担设备启停、行程调节、方向切换等操作指令的触发传递功能，操作人员通过握持手柄施加不同方向的扳动力、按压力，即可将动作转化为设备可识别的控制信号，适配需要人工介入微调、手动干预工况的各类生产、检测类设备。从结构设计来看，手柄握持段采用符合人体工学的曲面轮廓，表面做哑光防滑处理，握持时贴合手掌自然弯曲弧度，长时间操作不易产生手部疲劳，手柄杆身与底部安装基座之间做了密封过渡结构，可阻挡日常工况下的粉尘、少量切削液溅入内部连接部位，延长部件使用寿命。底部安装基座为方正金属盒体结构，四个边角预留了凸起的安装定位柱，安装时可直接卡入操作台面板预先加工的对应定位孔，再通过紧固件从基座底部锁紧固定，不需要额外做复杂的对位调整，安装边界清晰，基座整体厚度适配常规操作台面板的安装空间，不会占用过多台体内部走线空间。设计过程中优先考虑了操作力的反馈调校，手柄扳动的阻尼感设置在适中区间，既不会因为阻尼过小导致误触碰触发指令，也不会因为阻尼过大增加操作人员的操作负荷，扳动到各档位位置时有清晰的卡位反馈，操作人员无需目视确认即可感知操作是否到位。基座内部预留了足够的走线空间，可适配不同类型的信号触发元件安装，不管是接触式微动开关还是非接触式霍尔传感元件，都能在该基座内完成布局安装，适配不同设备的控制信号传输需求。手柄与基座的连接部位做了防松脱结构设计，长期反复扳动操作也不会出现杆身松动、偏移的问题，可适配高频次操作的工业使用场景。这类操纵部件的选型过程中，需要重点核对安装基座的外形尺寸与操作台预留开孔的匹配度，同时确认手柄的操作行程范围与设备内部元件的触发行程相适配，避免出现安装干涉或者操作行程不足无法触发指令的问题，该结构的设计也兼顾了后期维护的便利性，拆卸基座盖板即可完成内部元件的检修更换，不需要整体拆卸操作台面板，降低后期运维的工作量。
