带菱形镂空外壳的彩色圆柱玩具注塑模具

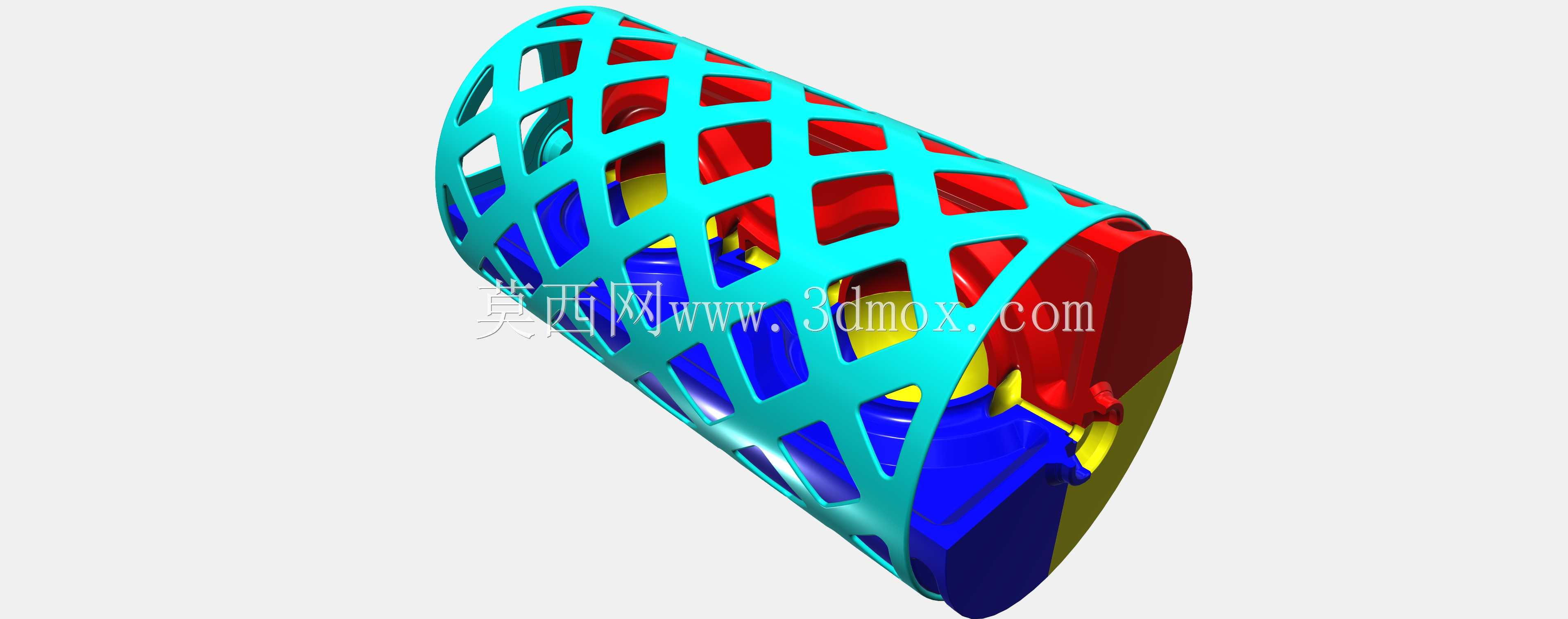

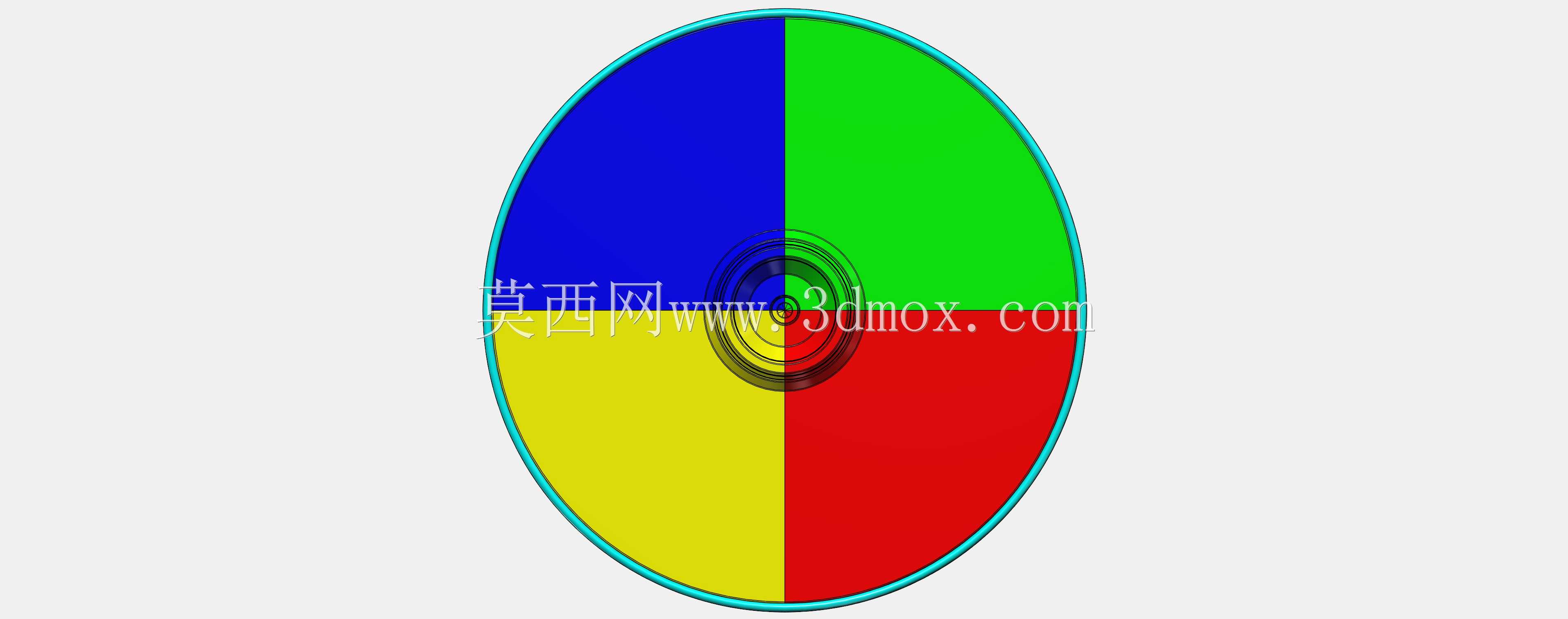

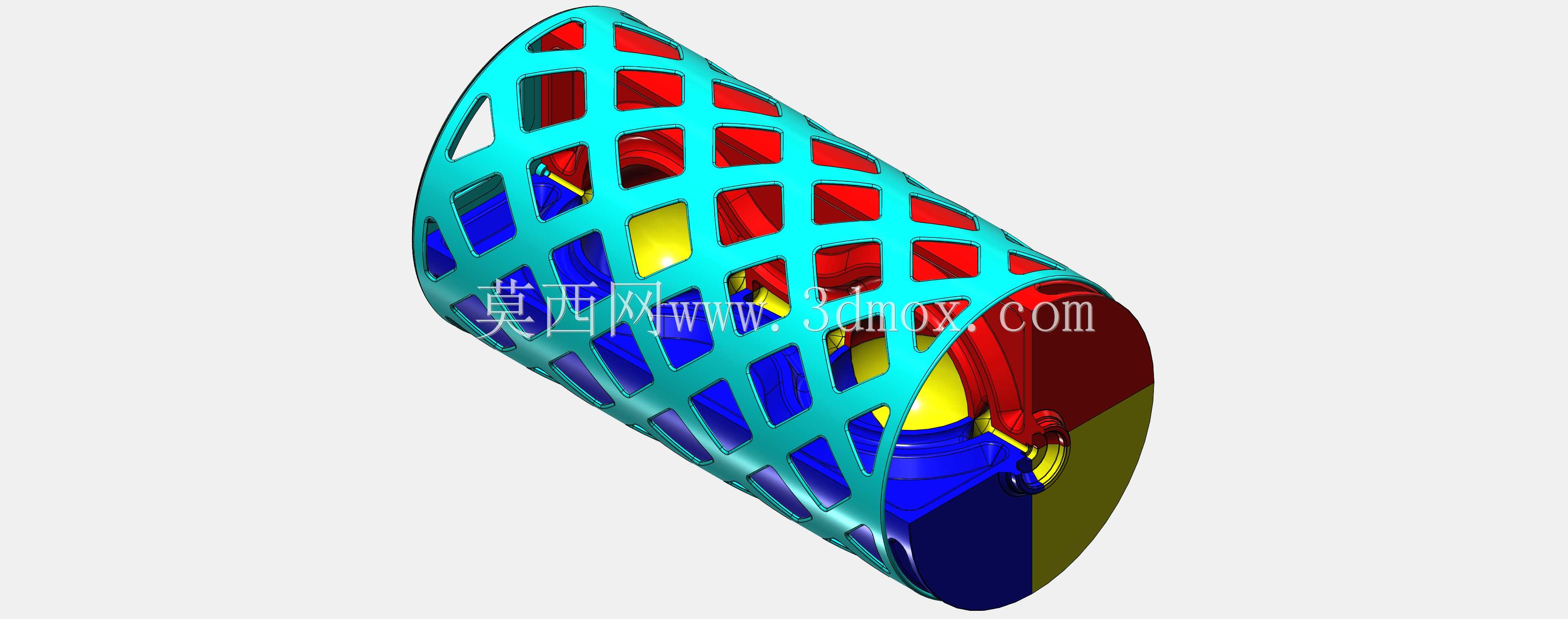

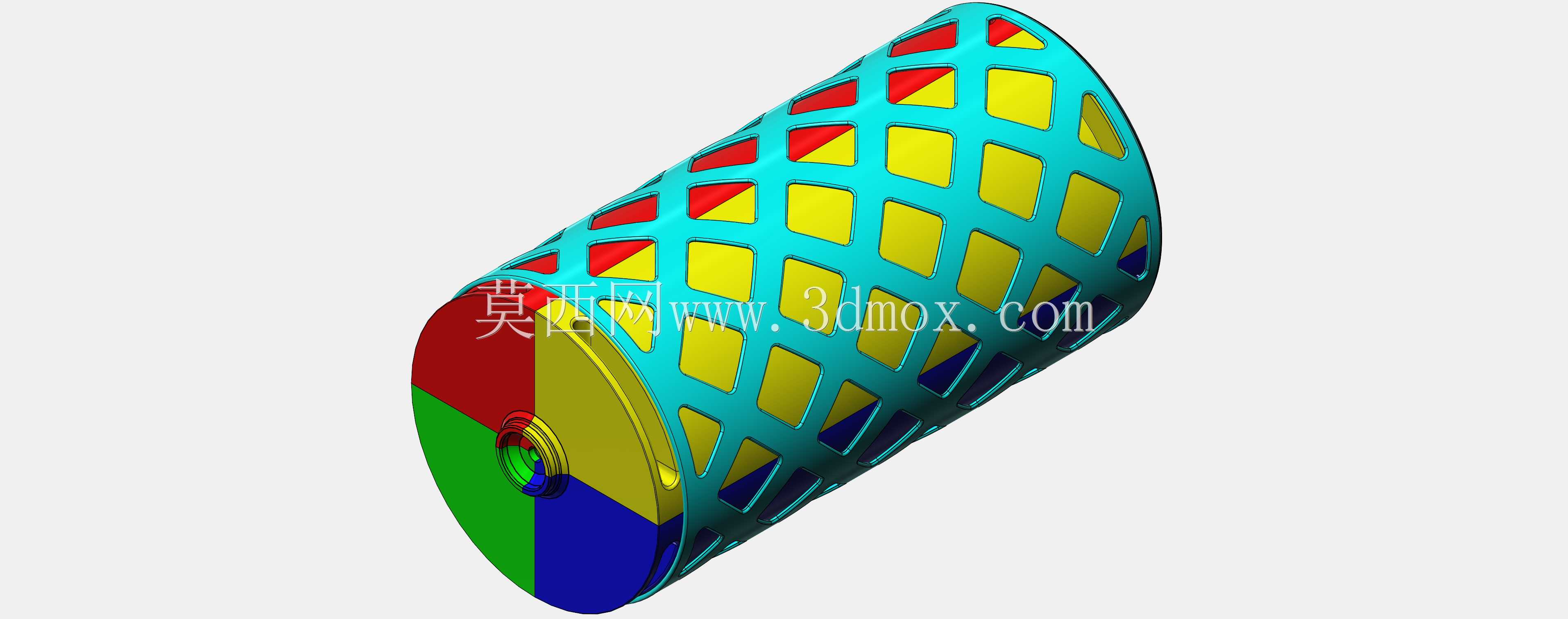

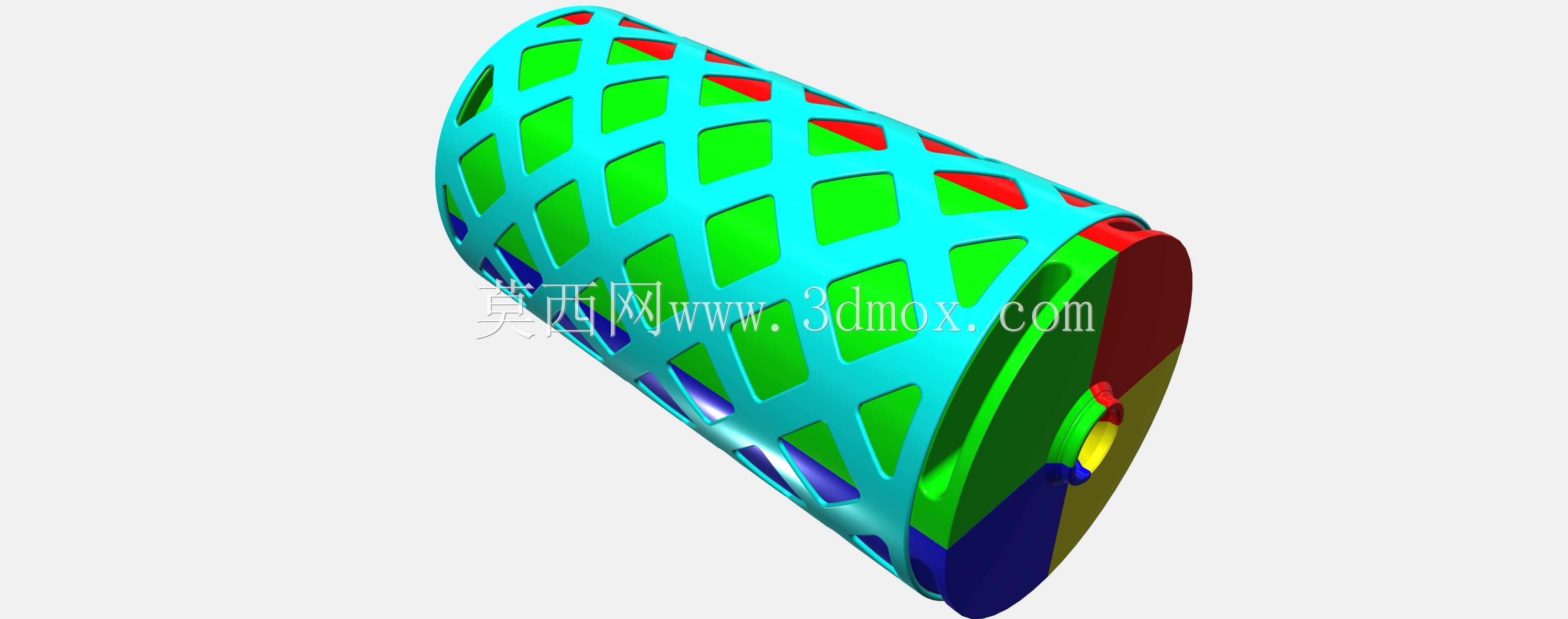

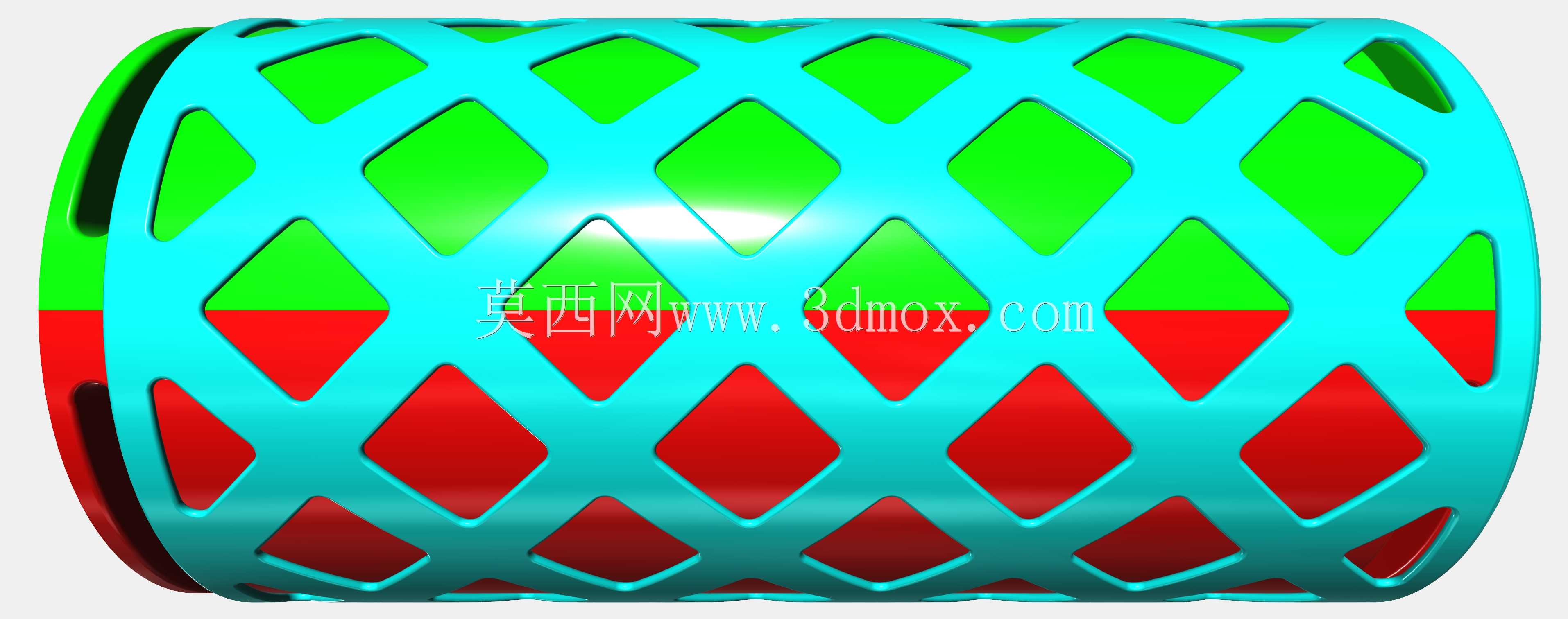

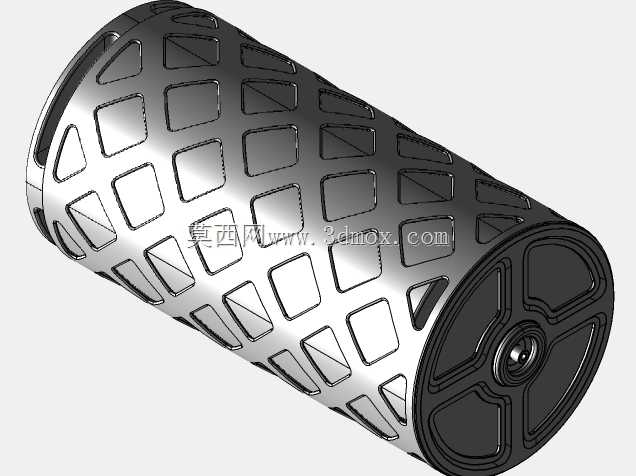

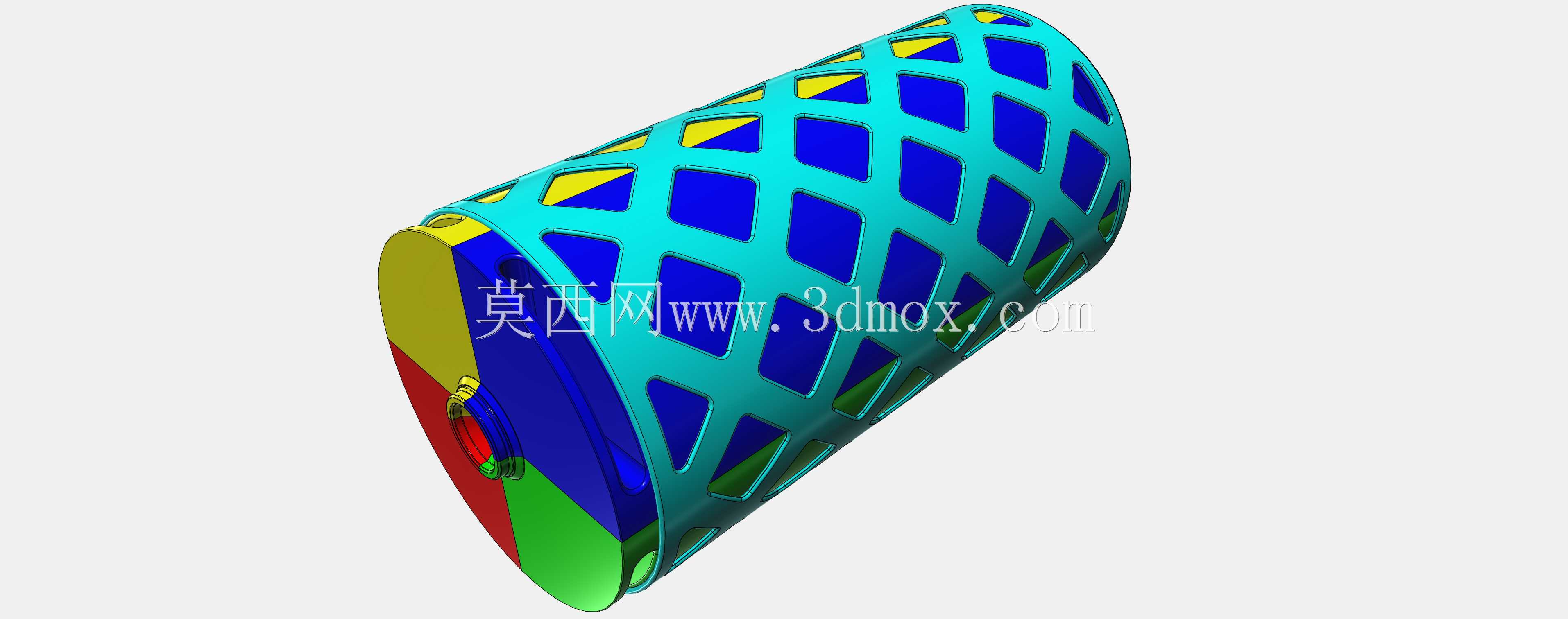

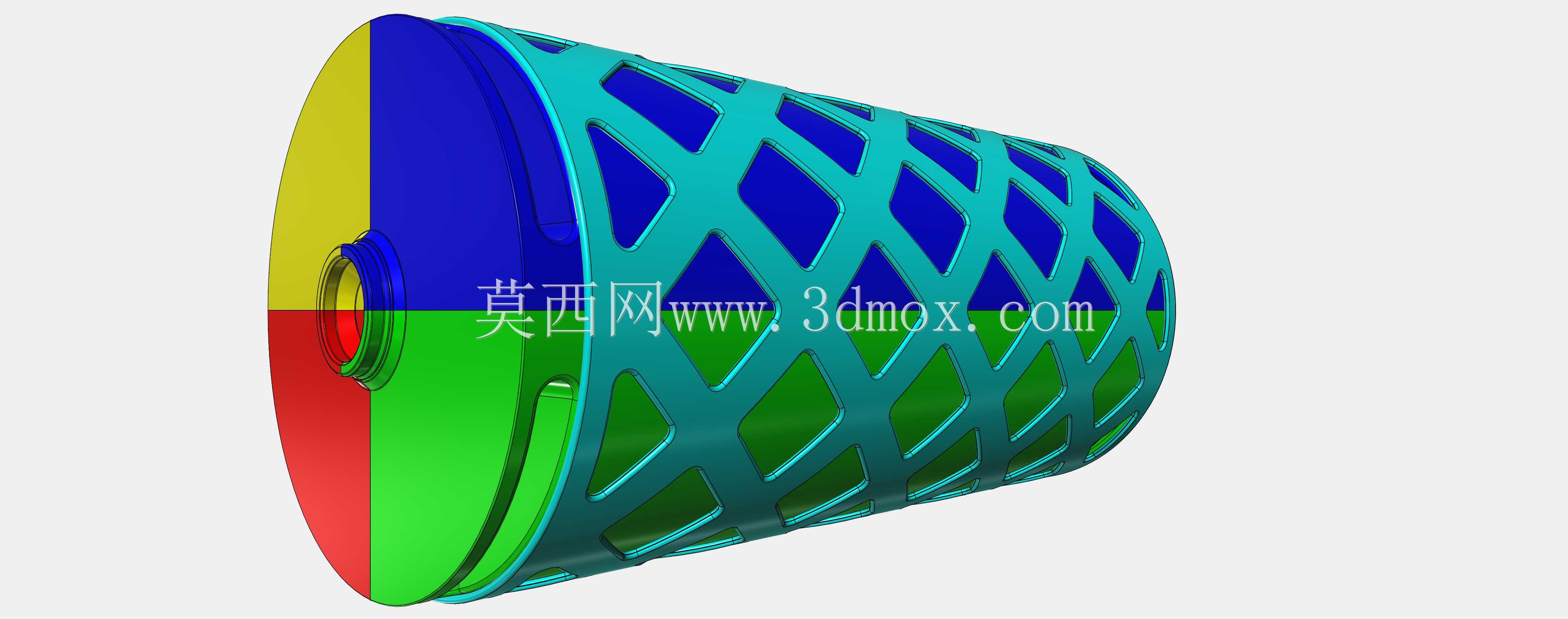

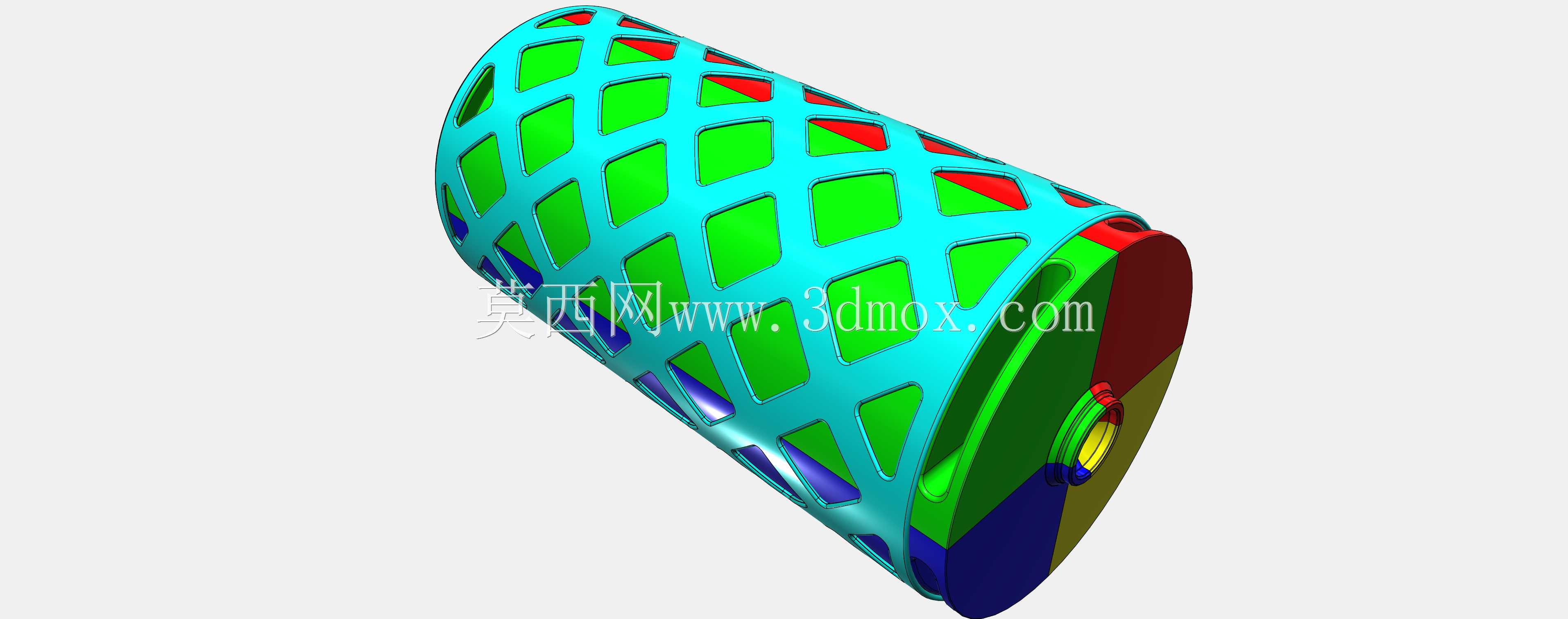

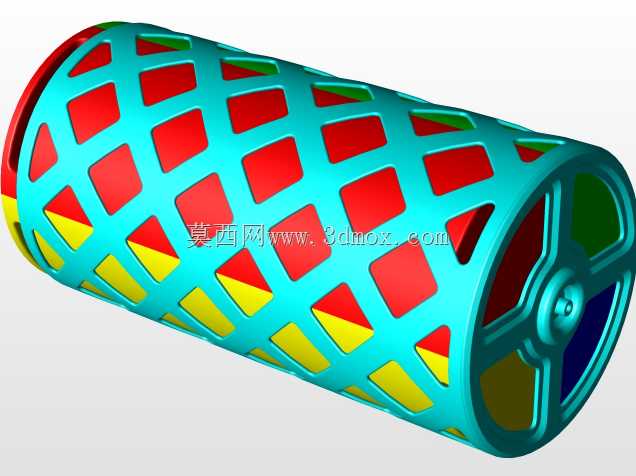

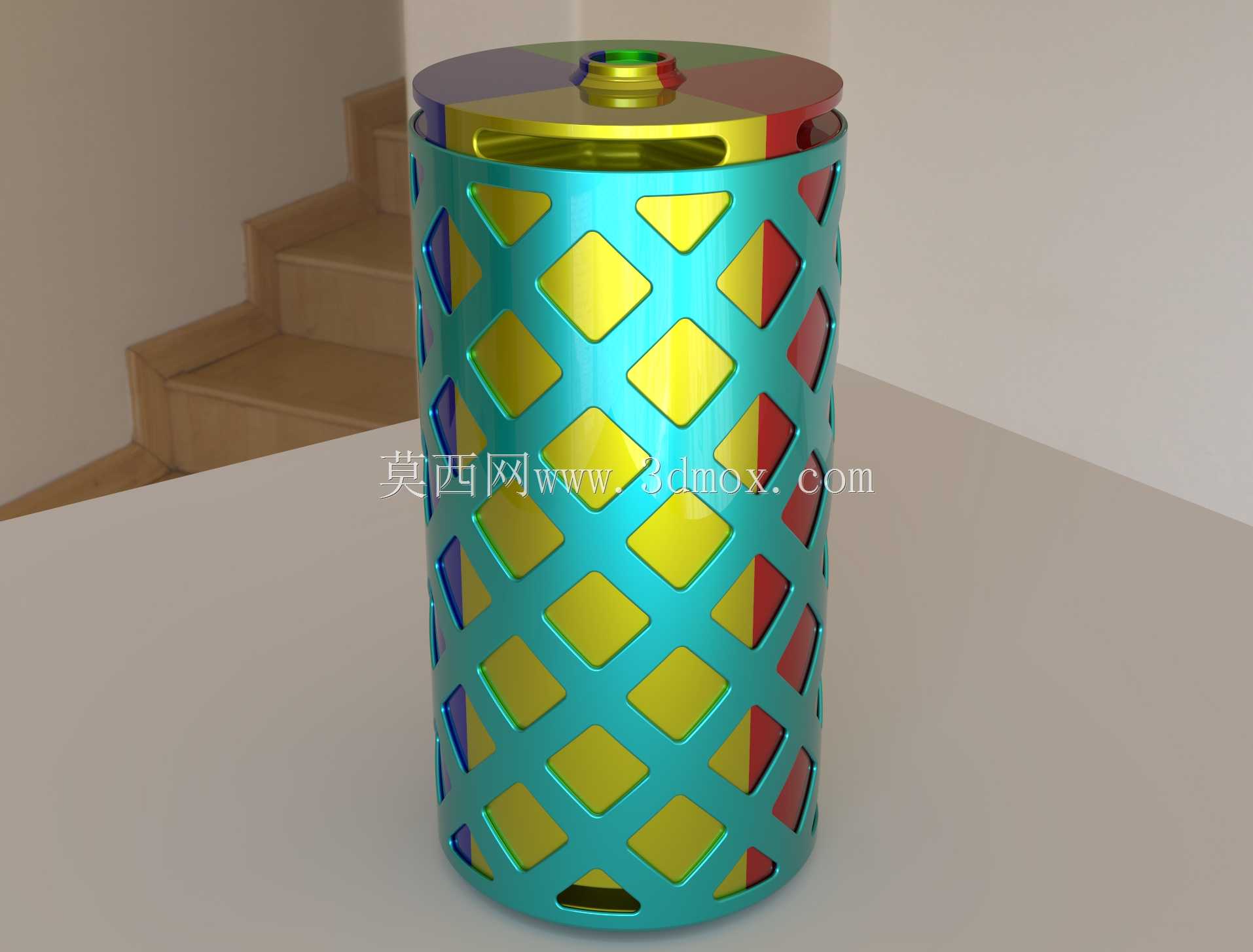

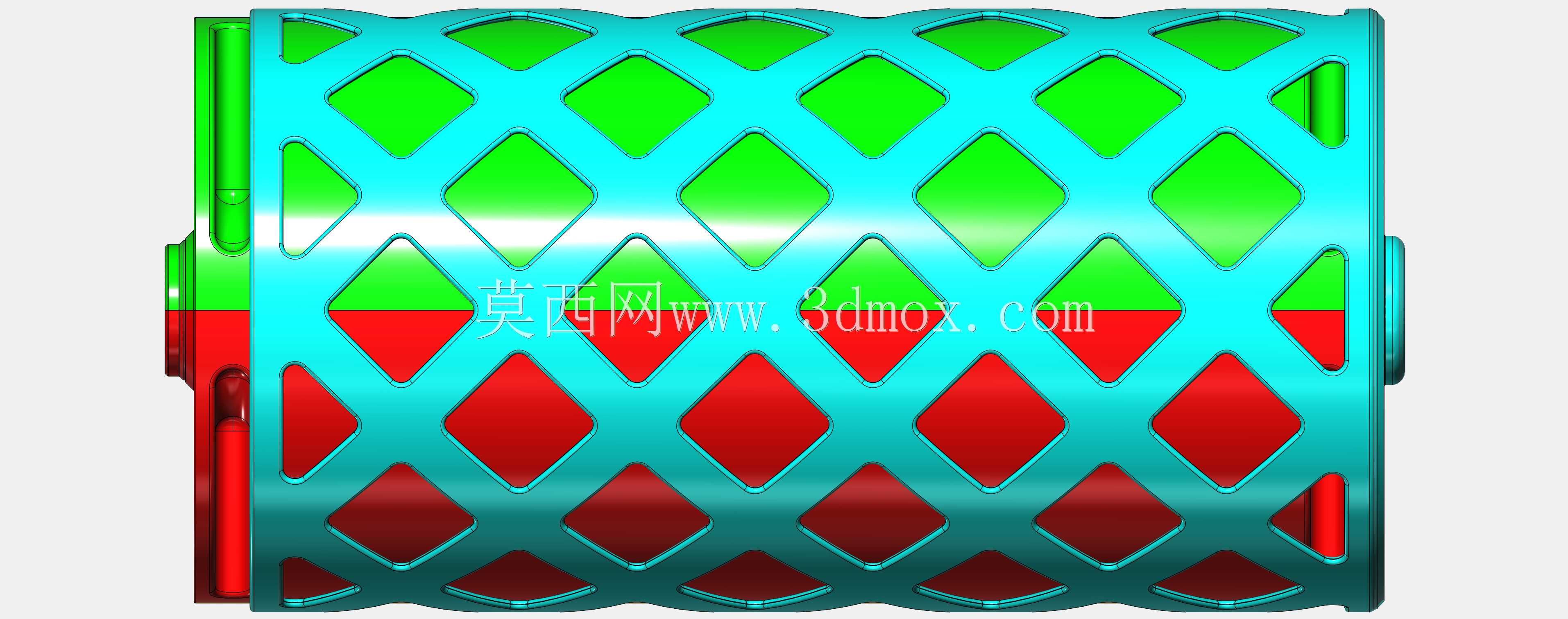

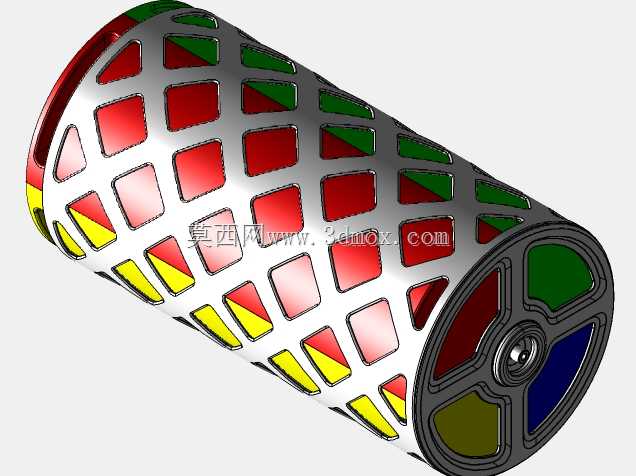

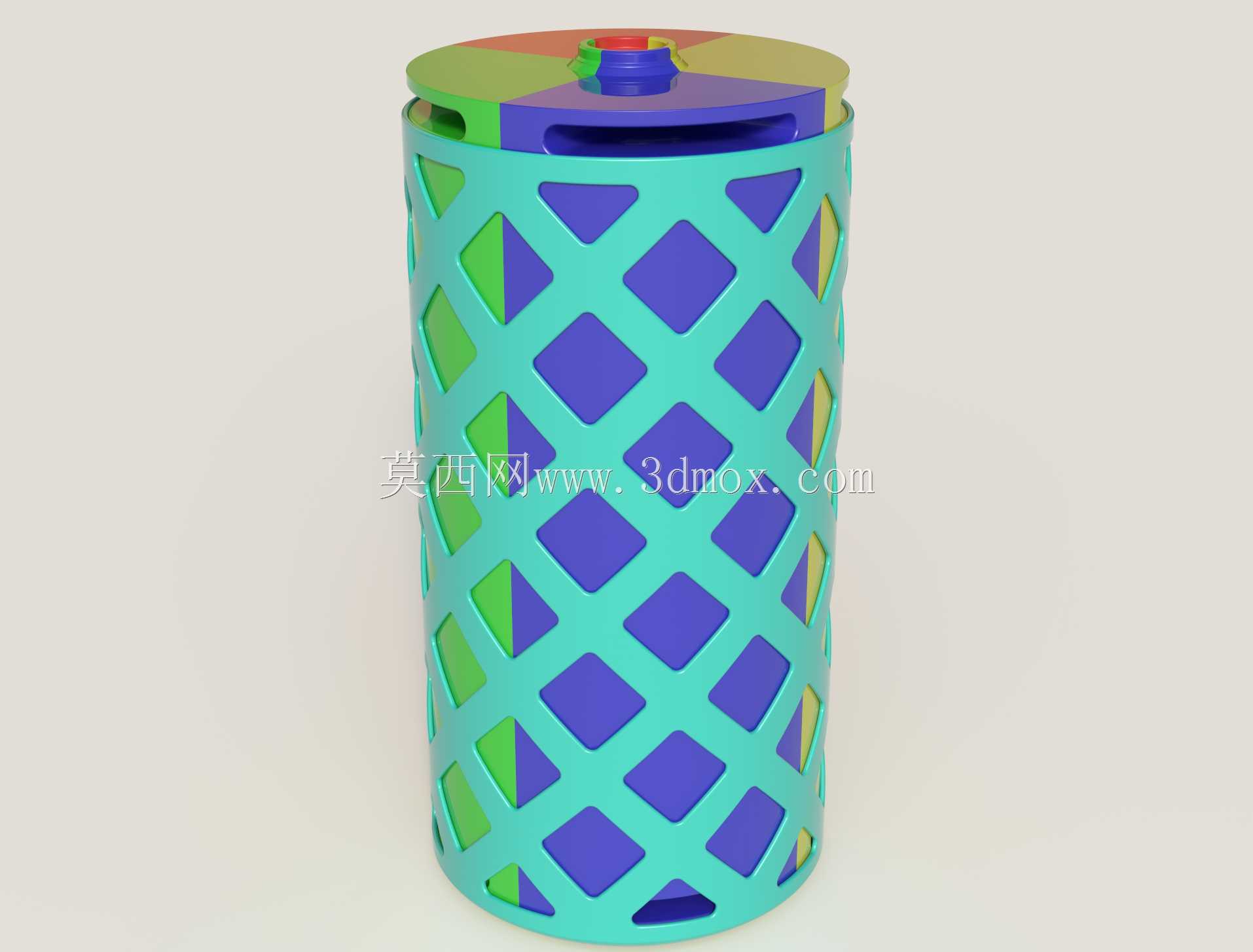

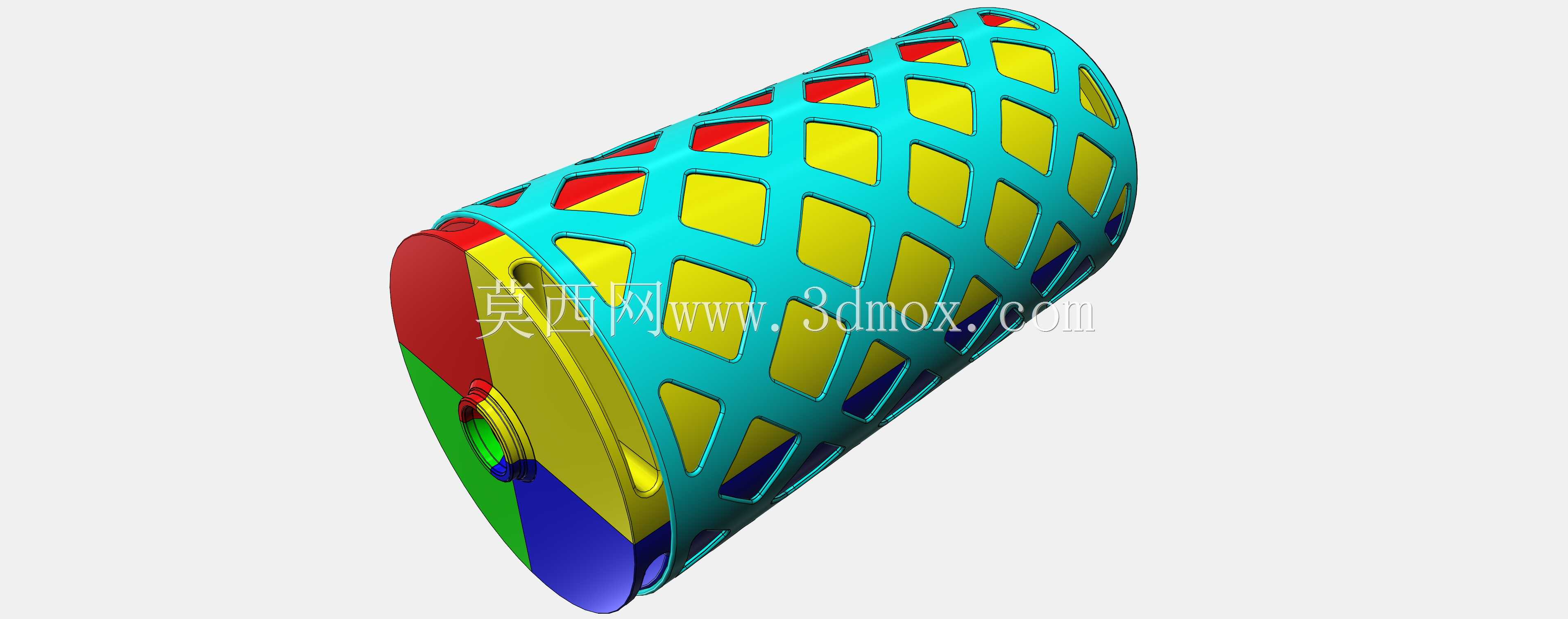

　　这套模具对应的塑件是面向低龄儿童的圆柱类收纳玩具，日常可作为桌面小物件收纳筒使用，也可单独作为孩童把玩的益智拼装组件，适配小型卧式注塑机生产，成型周期控制在常规薄壁玩具件的合理区间，可直接接入现有玩具注塑生产线，无需额外定制专用工装夹具。从塑件功能来看，外层的青蓝色菱形镂空网格是握持受力的主要结构，网格的筋条厚度均匀，既保证孩童抓握时的防滑触感，又能减少整体塑料用量，内层的彩色衬筒与顶盖做了分色设计，无需后续二次喷涂，通过模内多色注塑或者后续简易装配即可实现分层色彩效果，顶盖顶部的小型凸台结构是配套上盖的旋合定位位，可搭配同系列的密封盖实现内部小物件的收纳防掉。设计阶段优先考虑了脱模顺畅性，外层菱形镂空的所有棱边都做了0.

　　2mm的圆角过渡，避免注塑时出现应力集中导致的筋条缺胶，同时网格的斜度统一取1.5度，保证开模时型腔侧不会粘模，内层衬筒与外层网格的配合间隙预留了0.15mm的装配公差，适配批量生产时的塑件尺寸波动。整套模具的成型边界控制在直径120mm、高度200mm的圆柱范围内，模架采用标准的龙记细水口模架，进胶点选在顶盖中心的凸台位置，进胶痕迹隐藏在装配贴合面内，不会影响塑件外观，冷却水路围绕型腔做环形布置，进出水温差控制在5摄氏度以内，保证整个圆柱塑件的收缩率均匀，避免出现镂空网格变形的问题。顶出结构采用推板顶出，顶出力均匀分布在塑件底部的整圈端面上，不会在镂空的筋条位置留下顶白痕迹，针对多色分区域的成型需求，模具的型腔做了分体镶件设计，

　　不同颜色的区域对应独立的镶件模块，换色生产时只需更换对应镶件即可，无需重新拆分整套模仁，大幅缩短换产调试时间。实际生产验证阶段，这套模具成型的塑件壁厚差控制在0.1mm以内，镂空网格的透光度均匀，没有出现飞边、缺胶等常见缺陷，装配后衬筒与外层网格的配合松紧度合适，孩童可自行拆装组合，符合玩具类产品的安全设计要求，所有外露边缘都做了倒钝处理，不存在尖锐边角划伤的风险。
