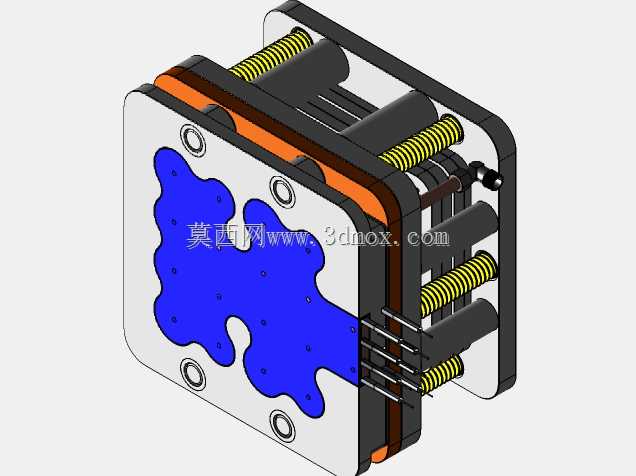

Konstrukit热流道双开口双顶出注塑模具

这套模具针对小尺寸高精度塑胶玩具件的批量注塑生产场景设计，适配建筑类拼装玩具零件的成型需求，单模可同时完成80个小型零件的注塑作业，成型周期控制在8秒区间，能满足大批量玩具生产的节拍要求，适配常规卧式注塑机的安装规格。模具采用热流道进胶结构设计，相比普通冷流道结构可减少流道凝料产生，降低原料损耗，同时缩短注塑过程中的流道冷却等待时间，提升整体生产效率，进胶点位置经过排布优化，可保证多腔模腔内熔体填充均匀，避免出现缺胶、飞边、熔接痕明显等成型缺陷，保障每个小型零件的成型尺寸精度与外观一致性。结构上采用双开口、双顶出的设计方案，双开口结构可配合注塑机的双向开模动作，减少开模行程占用，适配更小规格的注塑机安装使用，降低生产设备的选型门槛；双顶出结构可针对零件的不同受力位置设置顶出点位，避免小尺寸零件在顶出过程中出现顶白、变形、断裂等问题，保证零件脱模后的外观完整度与尺寸精度，顶杆排布避开零件的外观装配面，不会在零件可见表面留下顶出痕迹，满足玩具零件的外观质量要求。模具整体公制外形尺寸为380mm×380mm×260mm，安装边界尺寸符合常规120吨-160吨卧式注塑机的模厚、开模行程、哥林柱间距要求，无需对注塑机进行额外改造即可直接装夹使用，模具的导柱导套配合结构做了加长导向设计，合模过程中可提前定位，减少合模错位风险，保证模具长期反复开合过程中的对位精度，延长模具使用寿命。复位弹簧采用等距对称排布，开模顶出后可保证顶出板平稳复位，避免出现复位卡滞、顶杆不回位等生产故障，冷却水路沿型腔周边均匀排布，可保证模温均匀分布，缩短零件冷却时间，进一步压缩成型周期，提升生产效率。这套模具的结构设计充分考虑了小型精密塑胶件批量生产的实际需求，在成型精度、生产效率、安装适配性、运行稳定性上都做了针对性优化，可直接用于同类小尺寸精密塑胶零件的注塑生产参考，也可作为同类型多腔热流道模具的结构设计参考模板，帮助结构设计人员快速完成同类模具的方案排布与结构细化，减少重复设计工作量，规避多腔模具常见的填充不均、顶出故障、冷却不均等设计问题。
