带翼式气动水推火箭教学演示结构

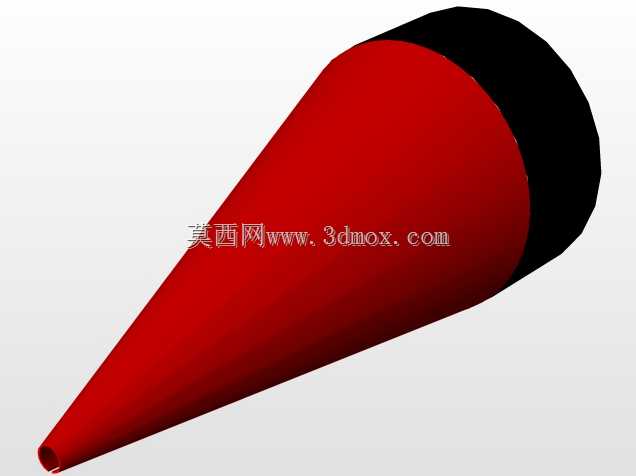

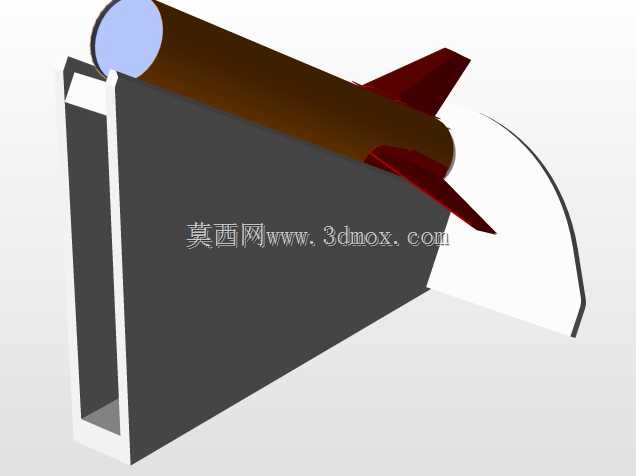

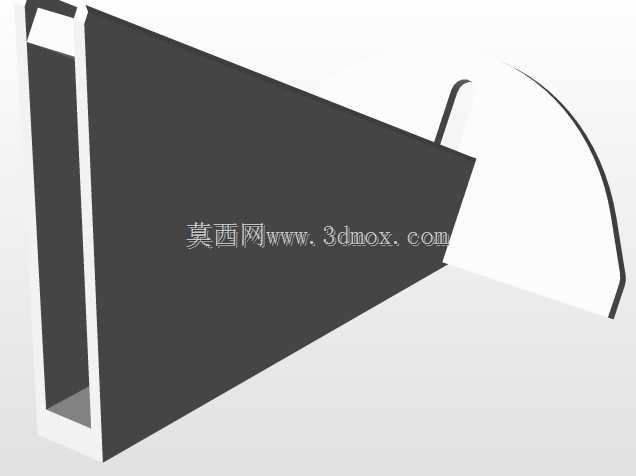

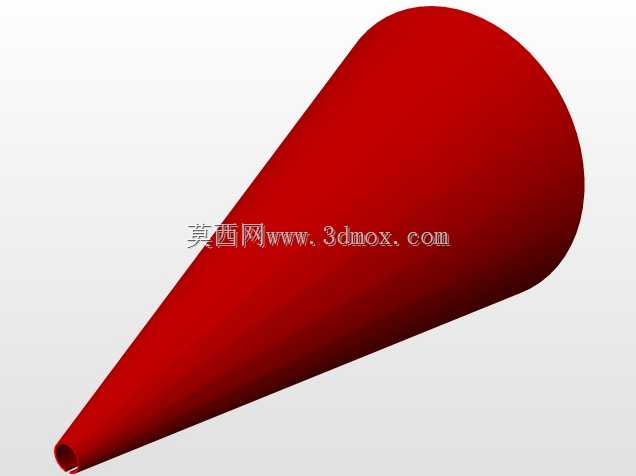

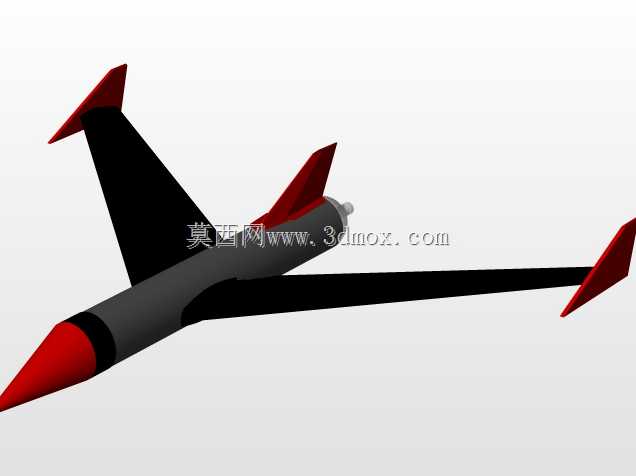

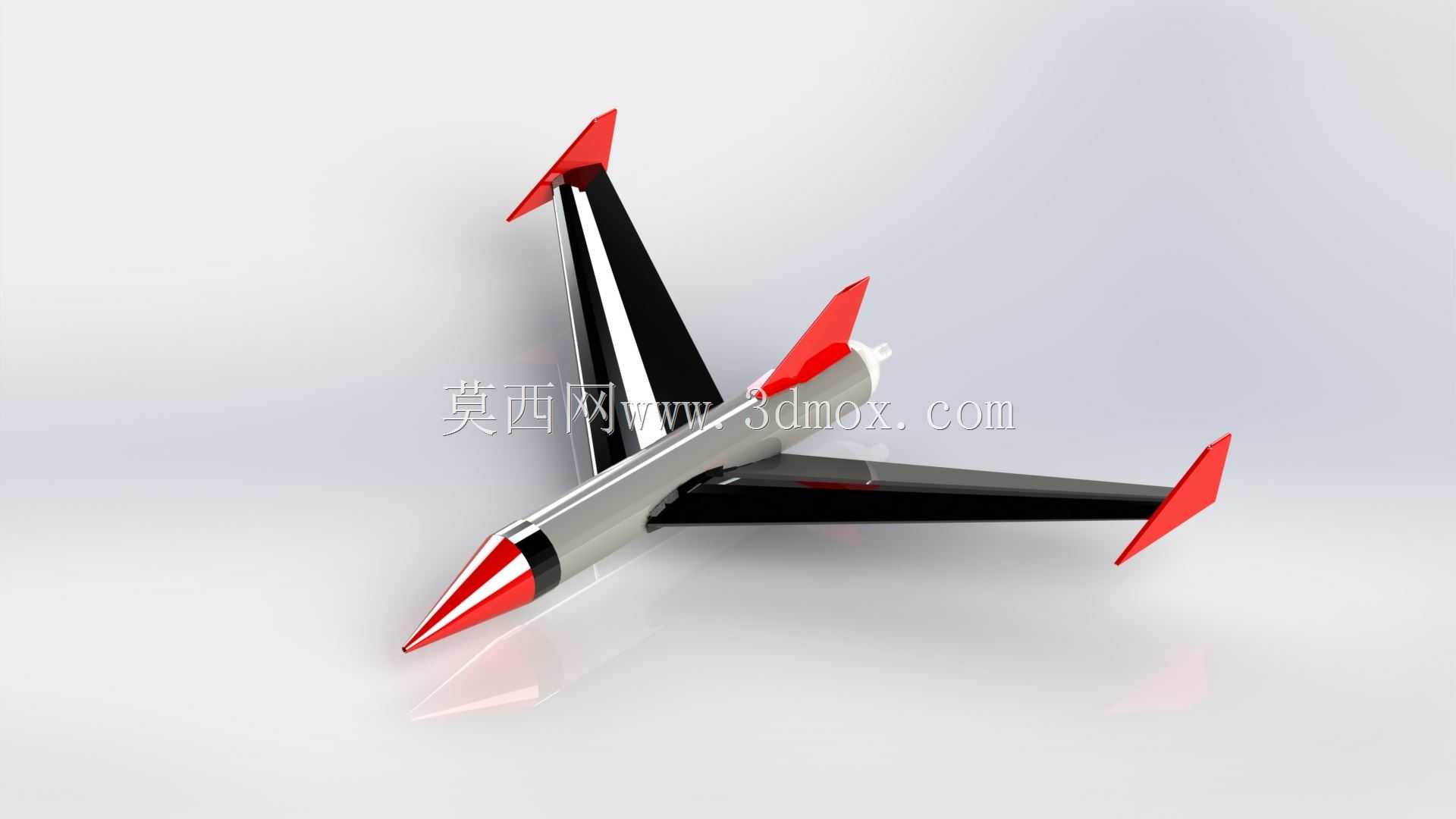

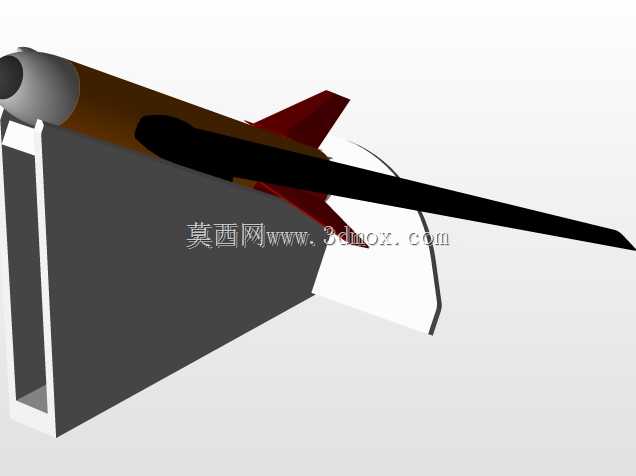

这套带翼水火箭结构，主要面向中小学科创实践、高校航空航天入门教学场景使用，核心是利用压缩空气与水体的反冲作用实现短距升空，可直观演示动量守恒、流体反推等基础物理原理，也可作为青少年科创赛事的参赛结构原型。设计阶段优先考虑了飞行稳定性与制作便捷性，箭体主体采用等径柱段结构，头部设置锥形整流罩，可大幅降低升空过程中的空气阻力，避免箭体因前端紊流出现偏航；尾段布置三片对称分布的后掠翼，翼面与箭体轴线保持固定安装角，飞行过程中可提供足够的航向稳定力矩，防止箭体升空后出现滚转、倒扣等失控情况。箭体尾部预留了标准的充气嘴安装位与密封结构配合面，可兼容常见的自行车打气筒作为充气加压装置，不需要额外配置专用加压设备，降低了实际使用的门槛；箭体各段采用插接配合设计，整流罩、翼片、主体段均可拆分制作，日常存放时可拆解收纳，减少占用空间，组装时不需要复杂的粘接工序，仅需简单对位即可完成装配，适合教学场景下的快速拆装演示。从安装边界来看，箭体整体长度控制在常规手工制作的适配范围内，翼展宽度不会超过常规发射架的夹持尺寸，发射时仅需搭配简易的导向发射架即可完成固定，不需要额外定制专用发射工装；翼片的后掠角度经过反复调整，既保证了低速飞行阶段的稳定力矩输出，也避免了翼面过大导致的空气阻力激增，同时翼根位置做了加宽处理，可承受升空瞬间的反冲冲击力，不会出现翼面断裂脱落的问题。箭体头部的整流罩内部预留了少量配重安装空间，实际使用时可根据加注水量、充气压力的不同，灵活调整头部配重的重量，让箭体的整体重心落在压心之前，进一步优化飞行姿态，提升升空高度与飞行轨迹的平顺性。结构上没有设置复杂的分离、开伞机构，整体结构简单可靠，加工制作门槛低，既可以用常见的PVC管材、塑料板材手工制作完成，也可作为3D打印制作的结构原型，适配不同场景下的制作需求，在教学演示过程中，可让参与者直观理解气动反推、飞行器静稳定设计、空气阻力影响等相关工程知识，具备较强的实践演示价值。
