可绘制苹果轮廓的曲柄连杆四杆机构

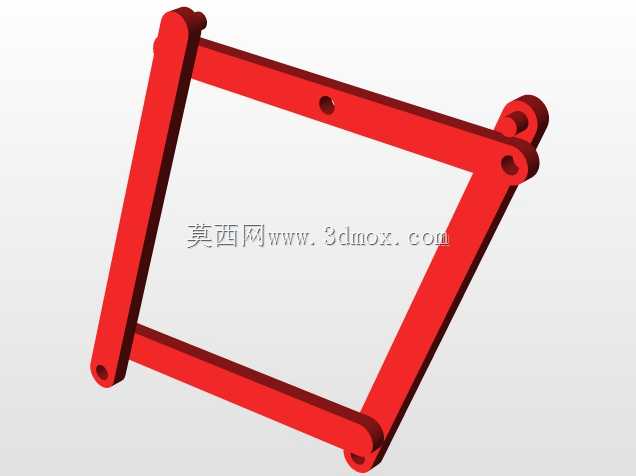

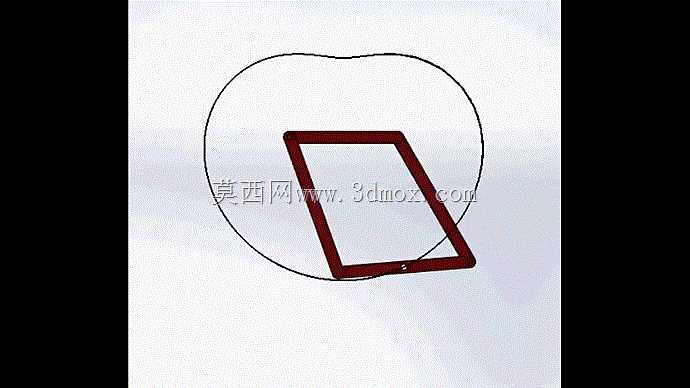

在轻工包装、食品加工标识、文创产品成型的生产环节中，常需要机构稳定复现特定闭合曲线轨迹，来完成涂胶、裁切、压印、轨迹描画类工序，这套四杆机构正是针对非圆闭合轮廓的轨迹复现需求设计，核心功能是通过固定杆长的铰接传动，持续输出平滑的苹果形闭合运动轨迹，无需额外加装凸轮、数控轴类复杂构件，就能在连续回转输入下完成预设轮廓的动作输出。整套机构的设计逻辑从目标轨迹反推构件参数起步，先确定苹果轮廓的轨迹边界，再通过四杆机构的轨迹综合法，匹配对应长度的机架、曲柄、连杆与摇杆，其中曲柄作为主动件做整周回转运动，连杆作为轨迹输出构件，其端部的执行点在运动过程中刚好包络出完整的苹果形轮廓，摇杆做往复摆动来约束连杆的运动范围，所有铰接位置均采用转动副连接，无滑动摩擦构件，传动过程中冲击载荷小，长期运行的轨迹一致性表现稳定。从安装边界来看，整套机构的外接安装尺寸以机架的固定孔位为基准，机架作为安装基准件，可直接固定在设备的安装平板上，主动曲柄的输入轴端预留有标准联轴节连接位，可对接常规的减速电机输出轴，不需要额外定制转接构件；连杆端部的执行点预留有标准螺纹安装孔，可根据工序需求换装涂胶头、裁切刀、压印头、描画笔等不同执行端配件，适配不同的生产工序需求。在实际产线应用中，这类定轨迹四杆机构相比数控轨迹机构，不需要复杂的电控编程与伺服控制系统，纯机械结构的故障率更低，在高速连续运行工况下的稳定性更强，尤其适合日化、食品行业中需要批量复现特定轮廓标识的生产工位，比如苹果造型糖果的压型工位、果味饮品包装的轮廓涂胶工位、文创文具的轮廓描画工位，都可以直接套用这套机构的核心传动逻辑，只需要根据实际工位的安装空间调整各杆的长度比例，就能适配不同尺寸的苹果轮廓轨迹输出需求。机构的各构件均采用等截面杆型设计，加工时只需要保证杆长尺寸精度与铰接孔的同轴度，不需要复杂的型面加工，普通铣削、钻削设备就能完成全部构件的加工，加工成本低，后期维护时只需要定期给铰接转动副加注润滑脂，就能保证长期运行无卡滞，轨迹输出不会出现偏移。
