C型纽扣电池正极接触弹片结构设计

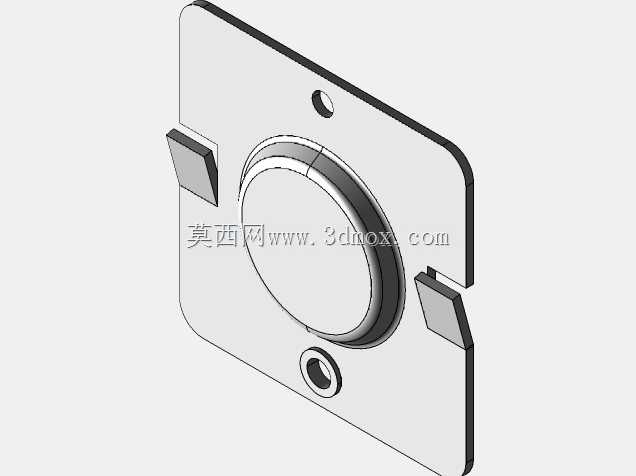

这类C尺寸纽扣电池正极接触件，常应用在便携检测仪器、工业控制主板、低功耗传感终端的电池仓结构中，作为电池正极与设备PCB电路之间的导电连接载体，承担导通电流、固定电池位置、抵消装配公差的多重作用。从结构设计逻辑来看，该触点采用平板式安装基底搭配中心环形接触区的布局，基底上预留的两个定位孔分别对应安装螺丝的锁付位置与定位销的配合位，安装时可直接通过M2规格螺丝固定在电池仓的塑胶基座上，定位孔与安装孔的中心距严格匹配常用纽扣电池座的安装孔位标准，无需额外修改安装基座即可完成替换适配。中心环形接触区的凸起弧度经过反复调校，既能够保证与纽扣电池正极端面形成足够的接触压力，避免设备受振动、冲击时出现接触不良的瞬断问题，又不会因为接触压力过大导致电池装入时阻力过高，影响终端用户更换电池的操作手感。两侧的弹性卡爪采用斜切导向设计，电池装入时可顺着卡爪的导向斜面滑入接触位，卡爪自身的弹性变形量预留了0.3mm的公差补偿空间，能够兼容不同厂商生产的C型纽扣电池的外径尺寸公差，避免因电池外径偏差导致的装配卡滞或接触松动。整个触点采用冲压工艺一次成型，基材选用常规的铍铜合金带材，冲压完成后做表面镀镍处理，既保证了优良的导电性能，又能提升触点的抗磨损、抗氧化能力，长期使用后接触电阻不会出现明显升高。安装边界方面，整个触点的平板基底厚度控制在0.3mm，安装后整体突出安装面的高度不超过2.2mm，不会占用电池仓过多的内部空间，适配电池仓的最小内部净空尺寸为20mm见方，设计时可直接将该触点的安装位嵌入塑胶电池仓的沉台结构中，触点表面与电池仓内壁齐平，不会出现刮蹭电池绝缘层的风险。在电路导通性能上，该触点的额定载流能力可达2A，能够满足绝大多数采用单节C型纽扣电池供电的低功耗设备的电流传输需求，接触区的环形设计可增大与电池正极的接触面积，降低大电流放电时的接触压降，避免因触点发热导致的电池性能衰减。
