纽扣电池负极接触弹片结构设计

做便携电子设备结构设计这么多年，纽扣电池的接触结构一直是小空间供电设计里最容易出问题的环节，很多手持检测设备、小型传感终端、工控主板RTC模块的早期失效，追根溯源往往都是电池接触件的设计缺陷导致的，要么是接触压力不足导致设备受振动就断电重启，要么是弹片行程设计不合理，换电池的时候容易卡滞甚至刮破电池镀层造成接触电阻飙升，这款负极接触结构的设计刚好踩中了这类应用的核心需求点。

从实际应用场景来看，这类接触件主要适配CR2032、CR2025这类常用的20mm直径纽扣电池，广泛用在物联网低功耗传感节点、家用智能门锁的备用供电模块、工业PLC的实时时钟供电位、便携医疗检测设备的主供电仓这类需要紧凑安装、长期可靠接触的位置。和常见的正极侧弹片不同，负极接触件需要同时承担电池定位、持续接触施压、安装固定三个核心功能，很多新手工程师做这类结构的时候，往往只关注弹簧的弹力，忽略了安装板的定位限位，最后装配的时候电池容易偏斜，导致正负极短路或者接触不良。

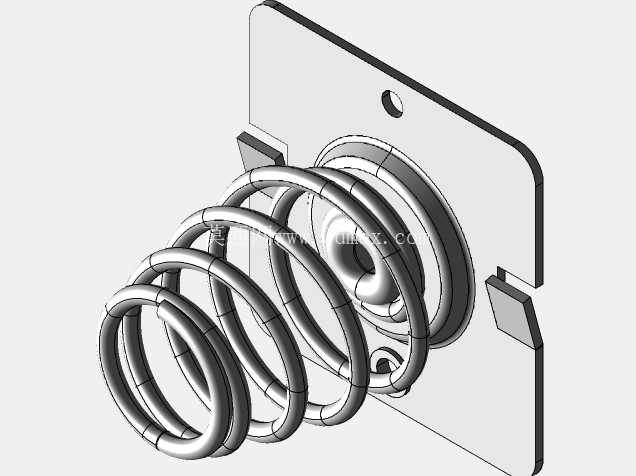

这款结构的设计思路很务实，没有用复杂的一体冲压弹片结构，而是采用了基板加螺旋弹簧的组合形式。基板部分采用平直的钣金冲压结构，上方预留的定位圆孔是用来穿装固定螺丝或者塑料热熔柱的，侧边的两个凸耳是和电池仓壳体卡接定位的结构，装配的时候不需要额外打胶或者增加紧固件，直接卡入壳体预设的卡槽就能完成预固定，后续再通过定位孔做最终锁固，能大幅提升产线装配效率。基板中间的凸台结构是弹簧的定位基座，弹簧套在凸台上之后，不会因为长期压缩或者受外力振动出现偏移脱落，凸台的高度刚好比弹簧完全压缩后的高度低0.2mm左右，既可以给弹簧提供足够的压缩行程，又能避免弹簧被过度压溃导致弹力衰减。

接触端的弹簧参数设计也很有讲究，弹簧的线径、圈数、自由高度都是经过匹配计算的，当纽扣电池装入仓体之后，弹簧的压缩量大概在自由高度的30%，这个压缩区间下弹簧的弹力刚好维持在1.2N-1.5N之间，既可以保证电池和负极触点之间的接触电阻稳定在10毫欧以内，避免大电流脉冲供电的时候出现压降过大的问题，又不会因为弹力过大导致电池装入的时候阻力太大，用户更换电池的时候需要用很大力气按压，甚至出现电池弹飞的情况。弹簧的端面做了磨平处理，和电池负极接触的那一端是平整的环形接触面，不会出现尖锐的棱边刮伤电池负极镀层的情况，长期使用也不会因为镀层磨损出现接触不良的问题。

从安装边界尺寸来看，整个接触件的基板尺寸刚好适配标准20mm纽扣电池的仓体预留空间，基板厚度采用0.3mm的磷青铜材质冲压，表面做镀镍处理，兼顾导电性和抗腐蚀能力，即使在南方高湿环境下长期存放，也不会出现氧化生锈导致接触失效的问题。弹簧部分采用不锈钢丝绕制，同样做了钝化处理，避免长期压缩出现应力松弛，按照行业通用的测试标准，这类弹簧经过1000次电池拆装循环之后，弹力衰减不会超过10%，完全能满足消费类电子、工业设备全生命周期的使用需求。

很多工程师在选型这类接触件的时候，容易忽略基板和壳体之间的绝缘间隙，这款结构的基板侧边凸耳和安装面之间预留了0.15mm的凸台高度，装配之后基板和塑料壳体之间不会完全贴死，即使壳体表面有轻微的缩水或者毛刺，也不会导致基板安装倾斜，保证弹簧的施压方向始终和电池端面垂直，不会出现偏载导致电池接触一侧受力过大、一侧虚接的问题。另外基板下方预留的小凸点是和PCB板焊盘接触的定位点，焊接的时候可以直接卡在PCB的预留孔里，过波峰焊的时候不会出现偏移，焊接后的接触可靠性比普通贴片弹片更高，适合用在有振动要求的工业类设备上。

实际做结构验证的时候，这类带螺旋弹簧的负极接触件，比一体冲压的弹片抗疲劳性能好很多，一体冲压弹片经过几百次按压之后就容易出现塑性变形，导致接触压力下降，而螺旋弹簧的应力分布更均匀，长期使用的可靠性更高，尤其是在需要经常更换电池的设备上，这种结构的优势会更明显。设计的时候还要注意，弹簧的内径要比基板上的定位凸台大0.1mm左右，预留足够的装配公差，避免弹簧套入的时候出现卡滞，弹簧的外径要比电池负极的接触区域小2mm以上，避免弹簧边缘碰到电池的正极外壳造成短路，这些细节在这款结构里都做了对应的尺寸预留，不需要工程师再做额外的修改就可以直接套用在对应的电池仓设计里。
