螺旋轨道齿轮传动滚珠玩具结构设计

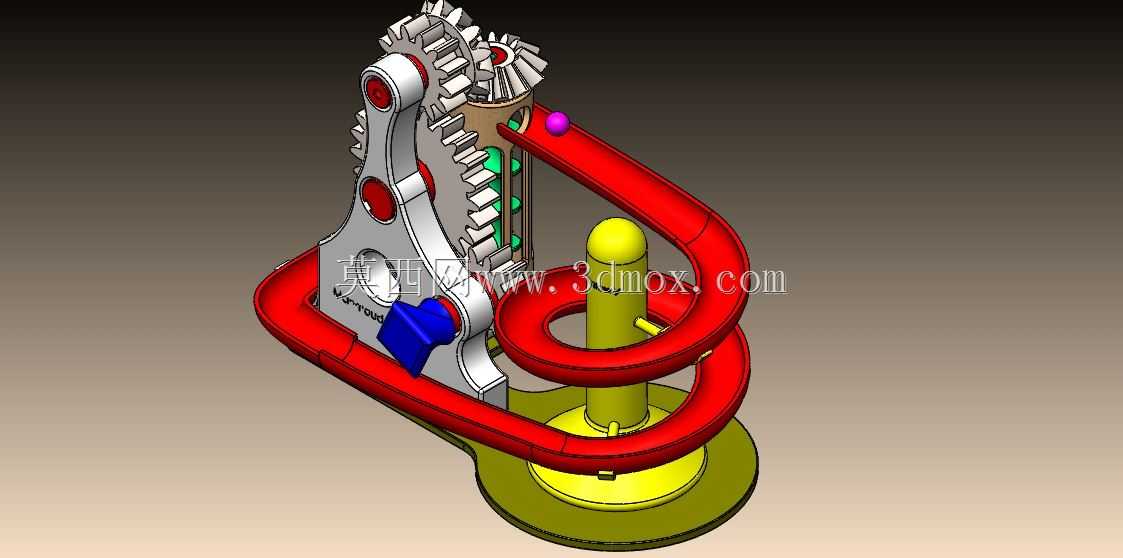

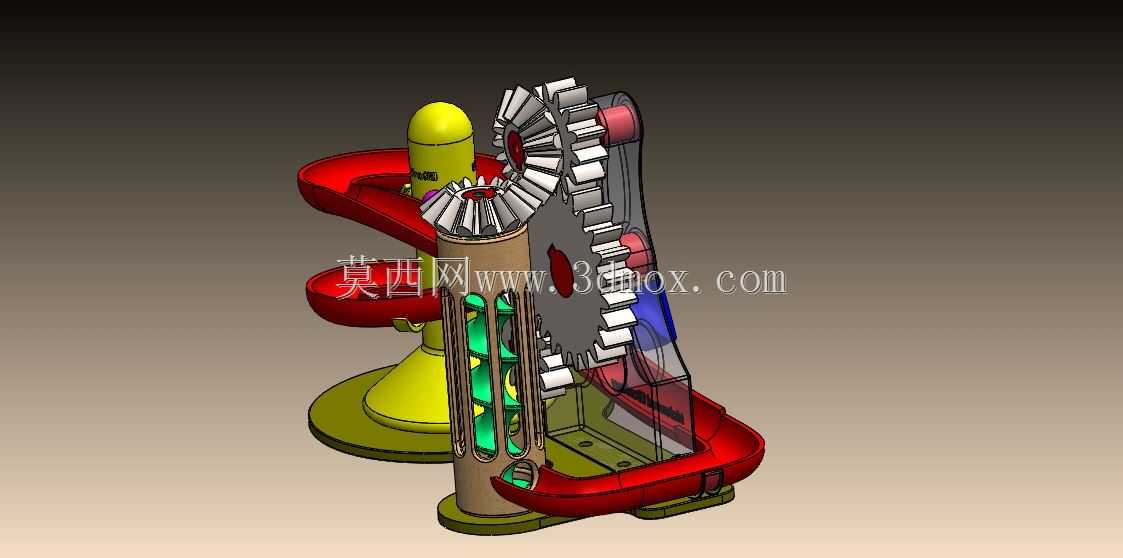

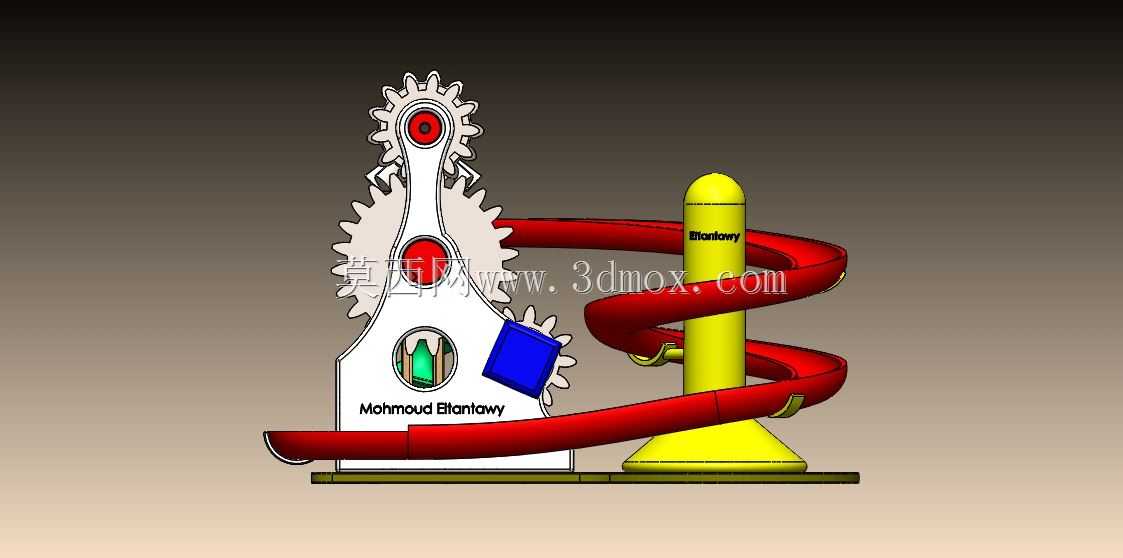

这款滚珠循环玩具的核心设计围绕齿轮变速传动与复合螺旋轨道的配合展开，在桌面科教演示、机械原理科普场景中具备很高的展示价值，能够直观呈现齿轮啮合传动、重力势能与动能转换的完整过程。设计初期首先确定了立式安装的整体布局，底部圆形基座作为整个结构的支撑载体，直径控制在160mm范围内，整体高度不超过220mm，可稳定放置于常规桌面、展示台面上，不需要额外的固定安装结构，挪动与摆放的边界限制极小。传动部分采用了锥齿轮与直齿轮组合的变速结构，上部的锥齿轮组实现动力的转向传递，侧边的直齿轮齿条结构配合拨珠构件，能够将滑落至轨道底部的滚珠精准抬升至螺旋轨道的最高入口处，整个传动链的传动比经过反复调校，保证手动输入动力时的阻力均匀，不会出现卡滞、跳齿的问题，齿轮啮合的侧隙控制在0.1mm到0.15mm之间，既保证传动顺畅，又不会出现过大的回程空程。螺旋轨道采用双圈复合曲线设计，轨道截面为半圆凹槽结构，凹槽半径略大于滚珠半径，保证滚珠在重力作用下沿螺旋滑道滑落时不会脱轨，轨道的螺旋升角经过逐段调整，上段轨道升角稍大保证滚珠初始下滑的初速度，下段轨道升角平缓降低滚珠滑落速度，避免滚珠到达底部承接位置时冲击力过大弹出轨道。轨道与侧边齿轮支撑架采用分体式装配设计，支撑架上开设的定位孔与基座上的定位柱配合，装配时不需要额外调整位置即可保证齿轮与抬珠构件的对位精度，支撑架上的镂空减重孔既降低了整体结构的重量，也能够直观展示内部齿轮的啮合运动过程，方便观察传动路径。整个结构的所有运动部件都做了圆角过渡处理，没有尖锐棱角，作为玩具使用时能够避免划伤风险，同时所有构件的装配公差都控制在普通3D打印或者注塑加工的常规精度范围内，不需要高精度加工设备即可完成生产制作，零件之间的连接多采用卡扣与定位柱配合，减少紧固件的使用，装配流程简单。在功能实现上，只需要手动转动侧边的驱动旋钮，即可通过齿轮组带动抬珠结构持续将滚珠输送到轨道顶端，滚珠沿螺旋轨道滑落到底部后再次被抬升，形成完整的循环运动过程，能够长时间连续运行，不需要额外的动力源，非常适合作为机械原理入门的演示教具，也可作为桌面解压摆件使用。
