电子气枪用短型动力电机结构设计

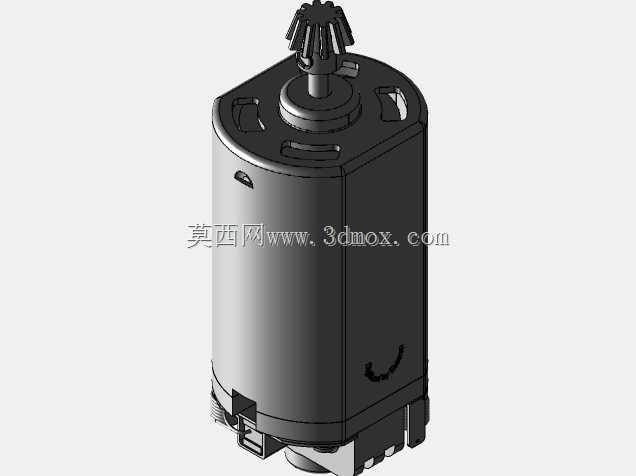

这类短型电机的核心应用场景集中在小型手持动力设备领域，尤其在电子气枪、凝胶爆破机这类对安装空间有严格限制的产品中，是核心动力输出部件。不同于常规工业电机的长机身设计，该款电机在结构设计阶段就将轴向尺寸压缩作为核心指标，整体机身采用圆柱型一体化壳体，壳体表面预留的卡扣结构可直接卡入设备预设的安装槽内，无需额外设计复杂的固定支架，能大幅缩减动力单元在设备内部的占用空间。从输出端结构来看，电机轴端直接集成了小模数传动齿轮，可直接与设备内部的齿轮减速组啮合，省去了额外加装联轴器或输出齿轮的装配环节，既减少了传动链的累计误差，也进一步压缩了轴向安装长度，适配小型手持设备紧凑的内部布局。设计过程中，机身的径向尺寸也做了严格控制，壳体外径匹配多数小型手持动力设备的标准安装孔径，安装时可直接嵌入设备的圆形安装位，配合侧面的定位凸台即可完成周向固定，避免电机运转时出现跟转问题。尾部的接线端采用侧出式结构，接线端子朝向与电机轴向垂直，不会额外增加轴向的安装长度，适配设备内部走线的布局要求，不会和周边的扳机结构、供弹组件产生空间干涉。从功能特性来看，这类短型电机在有限的机身尺寸内，通过优化绕组排布和磁钢设计，能够输出满足设备需求的启动扭矩，带动齿轮组完成活塞往复、供弹等一系列动作，启动响应速度快，能够适配这类设备高频启停的使用需求。在实际选型适配时，需要注意电机输出齿轮的模数、齿数与原有减速组的匹配度，同时确认安装位的径向间隙、轴向预留空间是否匹配，避免装配后出现齿轮啮合间隙过大、电机壳体与周边结构剐蹭的问题。由于这类设备的使用场景多为手持操作，电机的运转震动也做了对应优化，壳体与内部定子的配合采用过盈压装加点胶固定的方式，减少高速运转时的定子松动问题，输出轴的轴承采用含油轴承，兼顾低噪音和长使用寿命，不需要频繁添加润滑维护。在做同类产品的结构设计时，这类短型电机的结构布局也具备参考价值，尤其是在空间受限的小型动力设备设计中，将传动部件直接集成在电机输出端、采用卡扣式快装结构、侧出式接线的设计思路，能够有效压缩动力单元的整体体积，给设备内部的其他功能组件留出更多设计空间，同时减少装配工序，提升整体组装效率。
