带输出齿轮微型有刷直流驱动电机

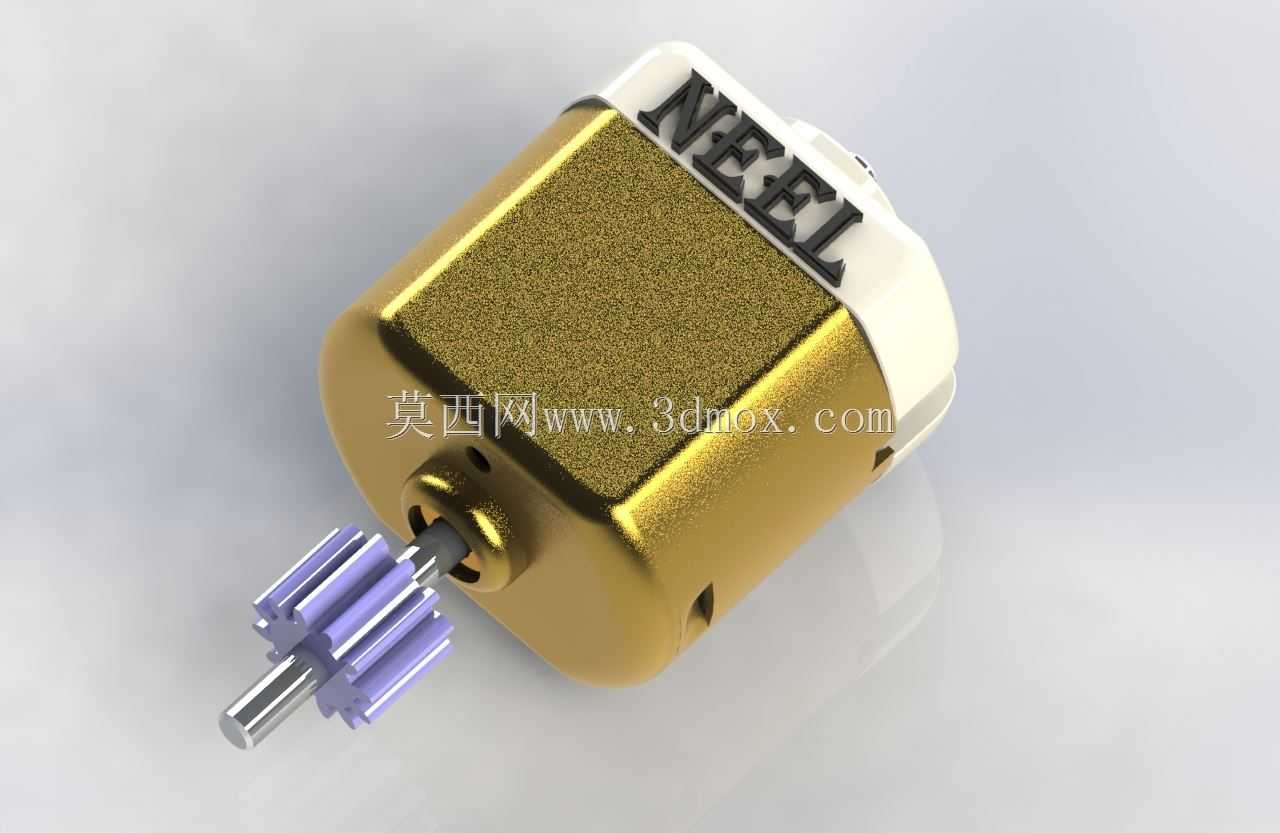

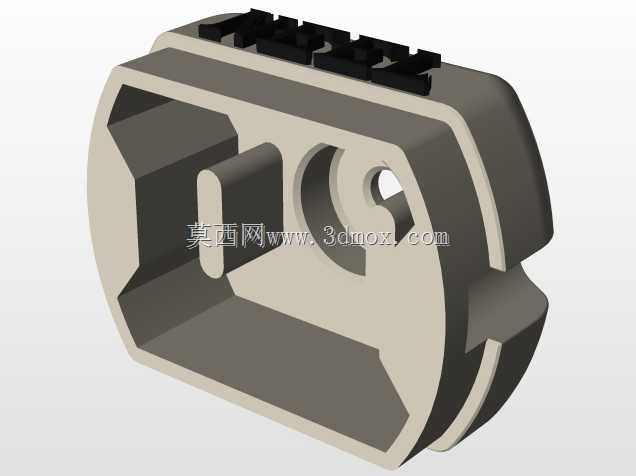

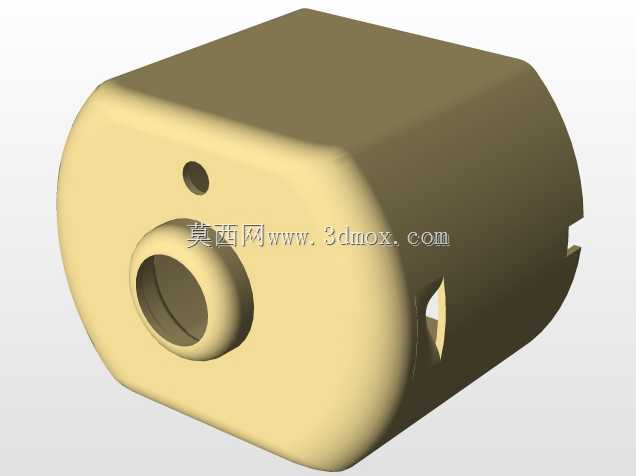

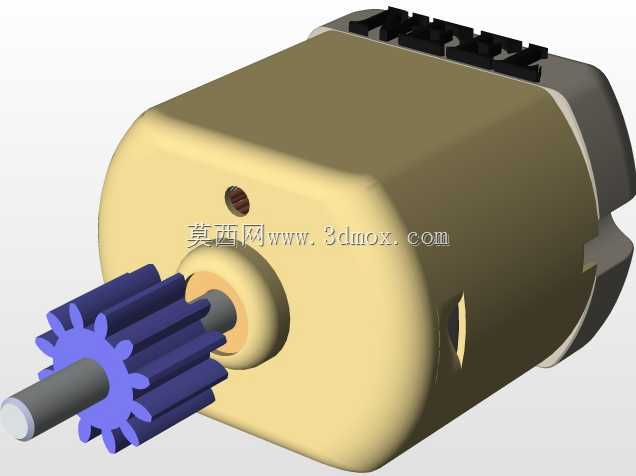

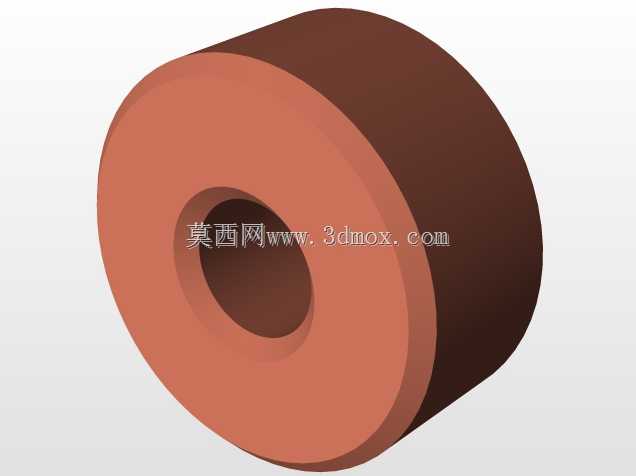

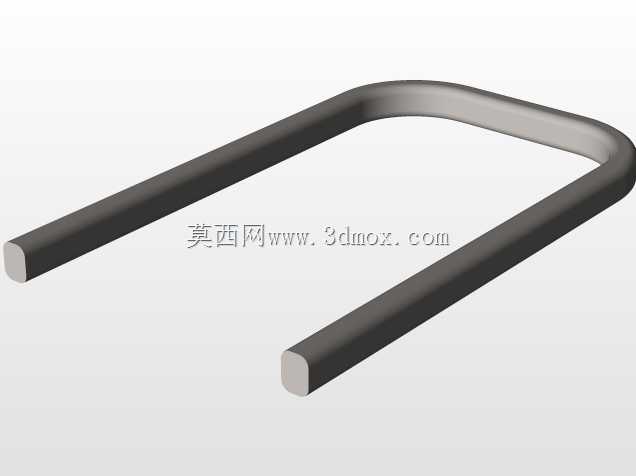

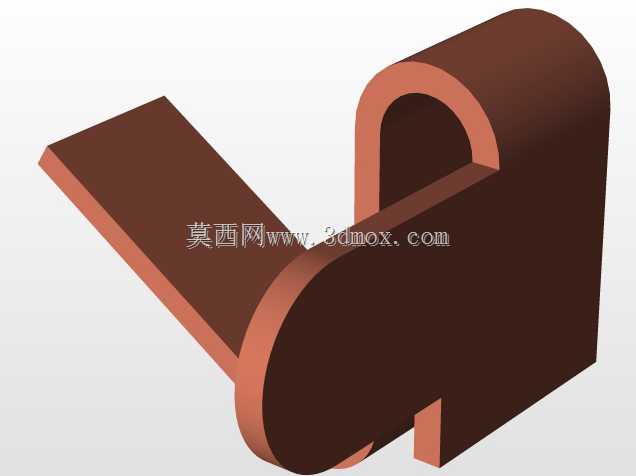

这款微型直流驱动电机，是小型机电产品动力系统里极为常见的执行元件，日常接触到的消费级小设备、玩具类产品、小型自动化执行模组里都能见到它的身影，比如常见的遥控车驱动、智能门锁锁舌驱动、小型电动玩具的动力输出、桌面级小型送料机构的动力源，都会选用这类结构成熟、成本可控的微型有刷直流电机。从结构设计来看，这款电机采用方形金属机壳，相比圆形机壳的同规格电机，方形外壳在安装时的防转性能更优，不需要额外设计防转卡位结构，直接嵌入对应安装槽即可完成周向固定，能大幅简化安装位的结构设计，降低配套结构的加工复杂度。机壳表面做了镀金质感的防锈处理，既可以提升机壳的耐腐蚀能力，在潮湿的使用环境下避免外壳锈蚀影响导通性能，也能在一定程度上提升外壳的散热效率，电机持续运行时绕组产生的热量可以通过金属机壳更快向外散发，降低长时间运行下的绕组温升，延长电机的连续工作时长。电机输出端直接压装了金属材质的圆柱齿轮，齿轮和电机输出轴采用过盈压合的固定方式，不需要额外设计轴用挡圈或者顶丝固定结构，装配工序更简单，适合大批量生产的装配场景，输出齿轮可以直接和配套的减速齿轮组啮合，不需要用户额外加装输出传动件，能缩短下游产品的开发周期。从安装边界来看，这类微型电机的安装位通常会设计成和方形机壳匹配的凹槽，凹槽尺寸需要和机壳的长宽尺寸保留0.1到0.2mm的装配间隙，既可以避免装配时出现卡滞，也能限制电机运行时的周向窜动，电机尾部的白色端盖是电刷组件的安装位，端盖上预留了两个电源接线引脚，引脚的位置和间距符合行业通用的微型电机安装规范，配套的PCB板可以直接设计对应焊盘，不需要额外调整接线位置。设计这款电机的三维模型时，重点还原了机壳的方形轮廓、输出齿轮的齿形参数、尾部端盖的接线位结构，还有输出轴的伸出长度，这些尺寸都是下游结构设计时需要重点匹配的安装边界，比如输出轴的伸出长度如果和设计值偏差过大，会导致输出齿轮和配套传动齿轮的啮合间隙不合适，间隙过大会出现传动异响、打齿的问题，间隙过小则会增大传动阻力，提升电机的空载电流，严重时甚至会导致电机堵转烧毁。电机顶部的标识位做了凸起的字符结构，还原了实物的标识细节，在做产品渲染或者装配验证的时候，可以更直观地确认电机的安装方向，避免装配时出现电机正负极接反的问题。这类微型直流电机的额定工作电压通常覆盖1.5V到12V的区间，不同电压等级对应不同的空载转速和输出扭矩，选型时需要根据实际负载的扭矩需求、运行转速要求匹配对应的电压参数，同时还要考虑安装空间的尺寸限制，这款方形机壳的电机相比同功率的圆形电机，占用的安装空间更规整，在空间紧凑的小型产品里适配性更强。从传动特性来看，电机自带的输出齿轮模数通常在0.3到0.5之间，属于小模数精密传动齿轮，配合对应的减速齿轮组可以实现大减速比的动力输出，把电机本身的高转速低扭矩特性转化为低转速高扭矩的输出特性，满足不同负载的驱动需求，建模时齿轮的齿形参数按照标准小模数渐开线圆柱齿轮设计，齿顶高、齿根高的参数都符合传动啮合要求，在做装配干涉检查的时候，可以直接验证齿轮啮合的间隙是否合理，不需要二次调整齿轮参数。电机的机壳和尾部端盖采用卡扣铆接的固定方式，模型里还原了机壳和端盖的配合卡位结构，在做整机结构的跌落仿真或者可靠性验证时，可以更准确地模拟电机本体的结构强度，确认在受到冲击时端盖不会和机壳脱落，保证内部电刷和换向器的配合位置不会偏移。日常做结构设计选型时，这类电机的固定方式除了嵌入安装槽之外，还可以在机壳侧面点胶固定，或者在安装位设计弹性卡扣压紧机壳，不需要额外打螺丝固定，能进一步减少装配工序，提升生产效率，模型里预留的机壳侧面间隙也考虑了点胶或者卡扣固定的空间，不会和周边结构出现干涉。
