镂空式机械传动控制轮结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:300077
  • 镂空式机械传动控制轮结构设计

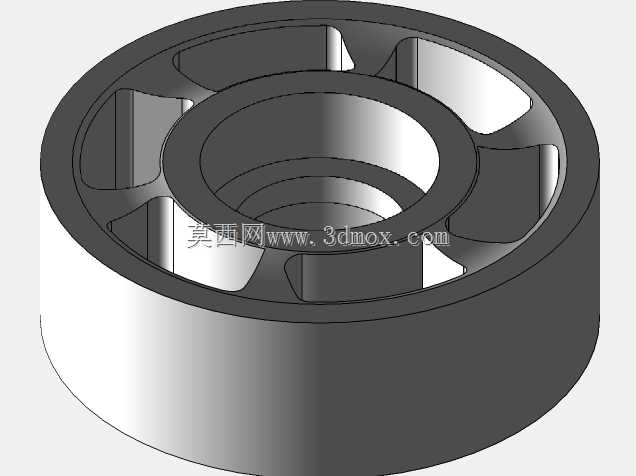

这类轮式控制盘常应用在中小功率传动设备的手动调节工位,也可作为轻型负载传动链路里的从动轮使用,常见于轻工输送线、小型实验台架、手动调节工装的操作端,承担扭矩传递、手动行程调节、回转限位配合的功能。从结构设计来看,轮体采用一体化回转构型,外圈为等宽圆柱面,可直接适配包覆式摩擦传动副,也能配合外置拨叉实现周向定位;中心设置阶梯通孔,能够匹配不同直径的转轴,孔壁预留键槽安装位,可通过平键实现与轴的周向固定,避免扭矩传递过程中出现打滑偏移。轮辐部分采用均匀分布的镂空辐条设计,六组辐条沿周向等角度排布,在保证整体结构刚性的前提下大幅降低了轮体自重,减少回转过程中的转动惯量,手动操作时阻尼感适中,不会因为自重过大导致操作费力,同时镂空结构也方便安装时的手指抓取对位,降低装配难度。设计过程中需要重点控制几个尺寸边界:轮体外径与安装腔体的内径间隙需控制在1-2mm,避免回转时与周边结构件发生剐蹭;中心安装孔的同轴度公差需控制在IT7级以内,保证轮体回转时的端面跳动量不超过0.1mm,防止高速回转时出现偏摆震动;辐条与外圈、轮毂的过渡位置均设置圆角过渡,避免应力集中导致长期交变载荷下出现结构开裂,圆角半径根据轮体壁厚取壁厚的0.3-0.5倍即可。实际选型使用时,要注意轮体的额定扭矩承载能力,这类镂空结构的控制轮不适合大扭矩重载传动场景,更适合手动调节、轻载摩擦传动的工况,安装时要保证轮体端面与转轴轴线垂直,锁紧螺母的预紧力要适中,避免压溃轮毂端面导致孔位变形。如果作为手动操作件使用,可在外圈表面增加滚花纹理提升摩擦力,本结构预留了外圈加工余量,可根据实际使用需求二次加工;如果作为传动从动轮使用,可在外圈包覆聚氨酯橡胶层,提升摩擦传动的接触摩擦力,减少传动打滑的概率。整体结构没有复杂的异形曲面,常规的机加工或者注塑成型都可以实现量产,零件的装配工序简单,不需要额外的专用工装,维护时仅需定期检查中心孔与轴的配合间隙,出现磨损后直接更换即可,运维成本较低。
