镂空立方内嵌尖锥组合金属结构件

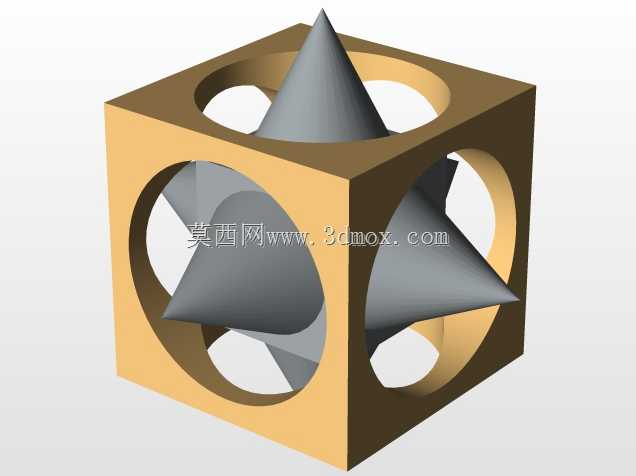

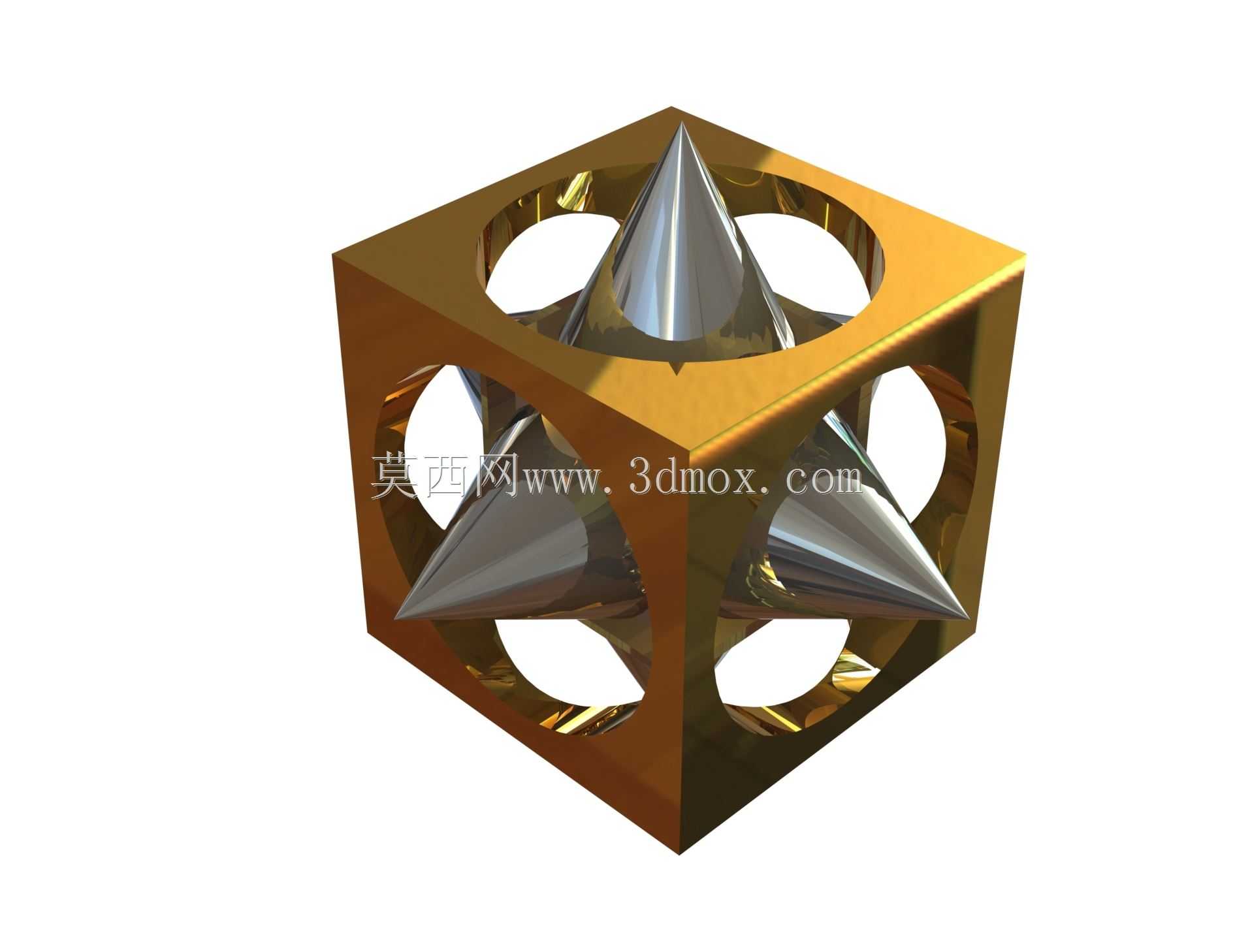

该结构件采用外立方体内嵌多尖锥星型核心的组合构型，外框架为正六面体结构，六个面均开设圆形通孔，孔边做圆弧过渡处理，避免应力集中，框架棱边保留小尺寸倒角，既提升握持或摆放时的安全性，也减少加工过程中的崩边风险。内嵌的星型核心为八尖锥对称结构，每个尖锥顶点精准指向立方体面心方向，尖锥曲面与外框圆孔内壁保留均匀间隙，无干涉风险，整体对称度公差可控制在0.02mm范围内，满足精密加工的装配要求。从应用场景来看，该结构可作为工业美学摆件放置于设备展厅、工程师工位，也可作为机械原理教学的演示教具，直观展示空间对称结构、镂空减重设计的工程思路，部分文创类机械周边产品也可基于该构型做衍生设计，搭配不同表面处理工艺适配不同展示场景。设计过程中优先保证整体结构的对称性，建模阶段先绘制正立方体基准框架，以立方体中心为原点建立三维坐标系，依次确定八个尖锥的顶点坐标与锥面母线参数，再通过布尔运算切除六个面的圆形通孔，最后对所有锐边做等半径倒角处理，避免加工后出现锋利边缘。外形尺寸可根据实际使用需求等比例缩放，常规桌面摆件版本外框边长可设定为80mm，此时圆孔直径为50mm，内嵌尖锥顶点到外框内壁的间隙为2mm，摆放时无需额外固定结构，依靠自身平面即可稳定放置于水平台面，若作为设备装饰件嵌入设备面板，可在外框外侧增加定位凸台，凸台尺寸根据安装面板的开孔尺寸匹配，凸台高度控制在3-5mm即可满足卡装固定需求，无需额外螺丝紧固。结构受力方面，外框的镂空设计在保证整体刚性的前提下降低了整体重量，相比实心立方体重量降低60%以上，内嵌尖锥与外框为一体式结构，无拼接缝隙，采用金属3D打印或五轴铣削加工均可实现，加工时需注意尖锥顶端的圆角处理，避免顶端过于尖锐造成磕碰损伤，同时尖锥表面的抛光处理可提升整体金属质感，外框可做喷砂氧化处理，与光亮的尖锥表面形成视觉层次，突出内外结构的造型差异。
