概念型深空探测载具结构设计方案

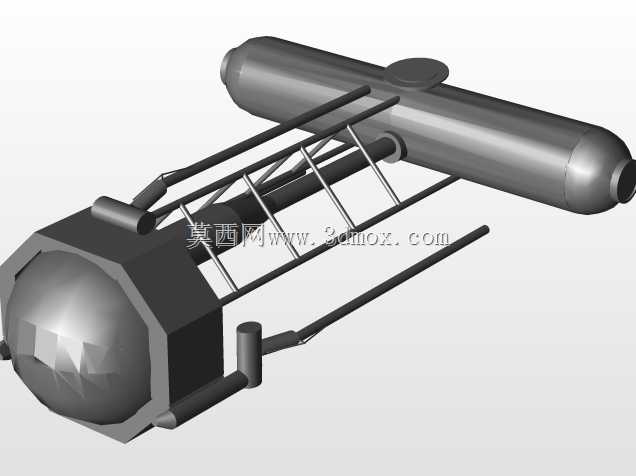

这款概念深空探测载具的结构设计，核心围绕地外天体抵近观测、近地轨道长期驻留探测两类核心场景展开，前端采用多面切角的球形观测舱布局，区别于传统正球形承压舱，切角结构可直接预留多组观测视窗安装位，避免曲面舱壁带来的光学观测畸变，同时切角形成的平面结构能为传感器安装提供稳定基准面，降低后续姿态校准的工作量。舱体后端连接的长筒形主结构为储供单元集成段，采用两端圆弧封头的柱形设计，最大化内部容积利用率的同时，承压结构受力更均匀，可适配低温推进剂、探测载荷储能模块的安装需求，封头处预留的标准对接接口可匹配在轨补加、载荷扩展的连接要求。主结构与观测舱之间的桁架式连接段，采用轻量化杆系布局，斜向支撑杆与横向连接杆形成稳定的三角受力结构，在保证连接刚度的前提下尽可能降低结构自重，杆系之间预留的充足间隙可布置线缆、管路，同时减少空间碎片撞击的受击面积，桁架两侧伸出的杆状结构为姿控喷管的安装臂，将喷管外伸至主体结构之外，可避免姿控发动机点火时的羽流冲刷舱体表面的热控涂层与观测窗口。整体结构的安装边界充分考虑运载火箭整流罩的包络限制，主体最大直径适配主流中型运载火箭的整流罩内径，总长度控制在整流罩可用长度范围内，无需额外做折叠收拢设计即可完成装填，降低发射阶段的结构复杂度。观测舱前端的球形承压结构壁厚按照内压0.3MPa的工况做冗余设计，可适配载人改型的承压需求，也可搭载大质量的观测载荷，主储供段的筒壁采用加筋结构，在薄壁壳体的基础上设置环形加强筋，提升轴向承压能力，适配发射阶段的大过载工况。两侧外伸的姿控臂采用根部加强的变截面设计，靠近主结构的位置截面更大，可承受喷管工作时的振动载荷，末端设置的安装座可兼容不同推力规格的姿控喷管，适配不同任务阶段的姿控力矩需求。整体结构的重心设计沿主筒体轴线分布，观测舱端的重量与储供段重量经过配平，减少姿控系统的工作负担，桁架段的杆系连接节点采用一体化接头设计，减少装配应力集中，同时所有外露结构的边角都做了圆角处理，避免太空行走作业时的尖锐边角划伤风险，也减少热控层铺设时的破损概率。
