指尖陀螺式微调机构运动仿真设计

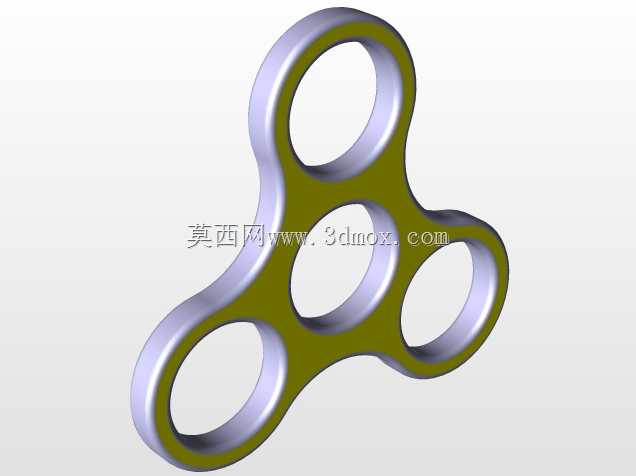

　　这款手持转动类微调构件的设计，最初是面向小型精密设备的手动微调场景开发，日常在实验室精密仪器调校、小型工装定位微调、桌面级检测设备的手动进给调节场景中，这类带阻尼的转动微调构件能提供稳定的力矩反馈，避免调节过量导致的精度偏差。整个构件采用三叶对称式布局，三个握持端做了圆弧过渡处理，边缘没有尖锐棱角，单手握持时食指与拇指捏住中心轴承位，中指可以随意拨动任意一个叶瓣实现转动，中心位置的轴承安装位做了台阶式限位结构，轴承压入后端面与主体平面齐平，不会出现凸起刮蹭手指的问题。设计过程中优先考虑了转动惯量的均匀分布，三个叶瓣的重量差控制在0.2g以内，保证转动时不会出现偏心抖动，每个叶瓣上的镂空圆孔并非单纯装饰，一方面是为了降低整体重量，

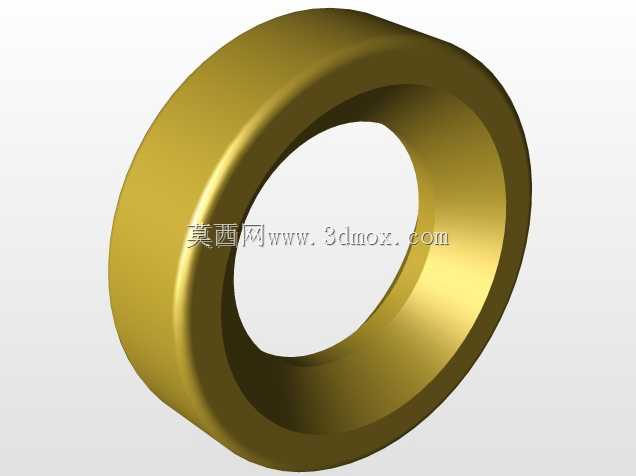

　　让转动启停的手感更跟手，另一方面圆孔边缘做了0.3mm的倒角，手指拨动时不会硌手，同时镂空结构也能减少转动时的空气阻力，延长自由转动的时长。中心轴承位的配合公差选的是过渡配合，压装后不需要额外打胶固定，依靠公差抱紧就能保证轴承内圈与主体同步转动，不会出现空转打滑的问题。整个构件的最大外轮廓直径控制在75mm，厚度12mm，放在工装操作台上不会占用过多操作空间，安装时如果需要固定在设备面板上，只需要在中心轴承位下方加装一个M6的固定螺柱，就能直接固定在面板预留的安装孔上，安装边界只需要预留直径80mm的圆形操作空间即可，不需要额外避让周边的操作构件。做运动仿真的时候，重点验证了不同转速下的动平衡表现，以及轴承位的受力分布，

　　确保高速转动时中心轴的径向跳动量控制在0.02mm以内，不会因为偏心产生额外的振动影响微调精度。每个叶瓣的曲面造型做了连续曲率处理，表面没有突变的折角，不管是手持把玩还是作为设备调节构件使用，握持接触的触感都比较顺滑，不会出现应力集中导致的结构断裂问题，日常使用中即使从1.2m的操作台高度掉落，PC材质的主体也不会出现开裂变形。
