行星齿轮结构手持动画演示玩具

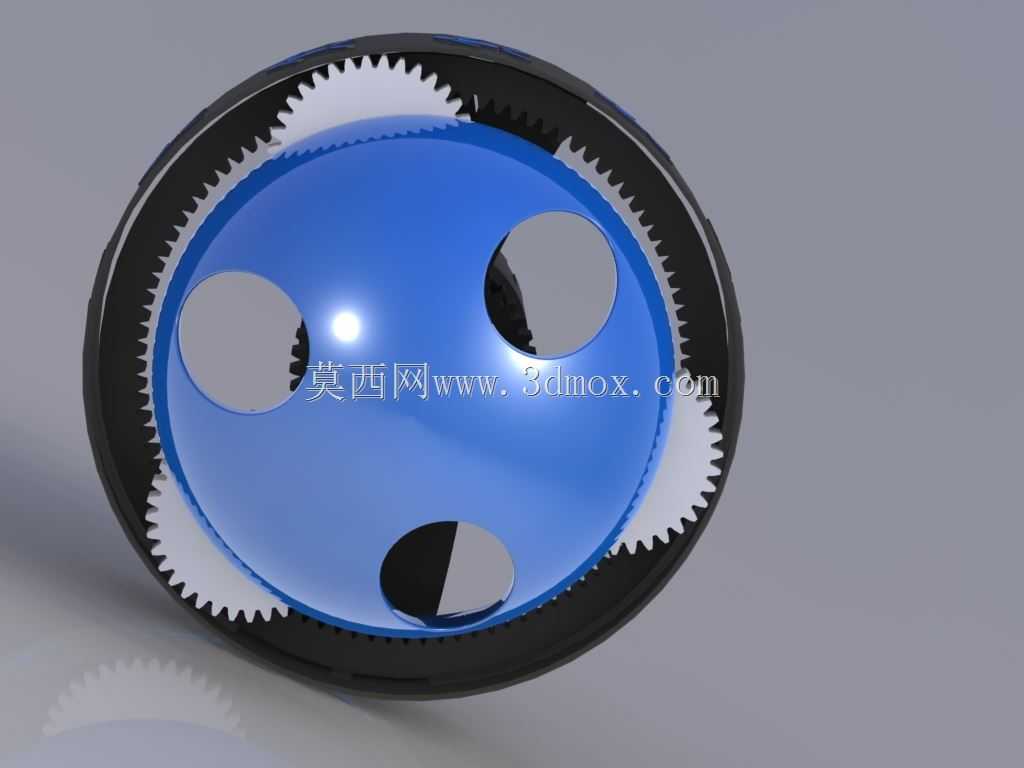

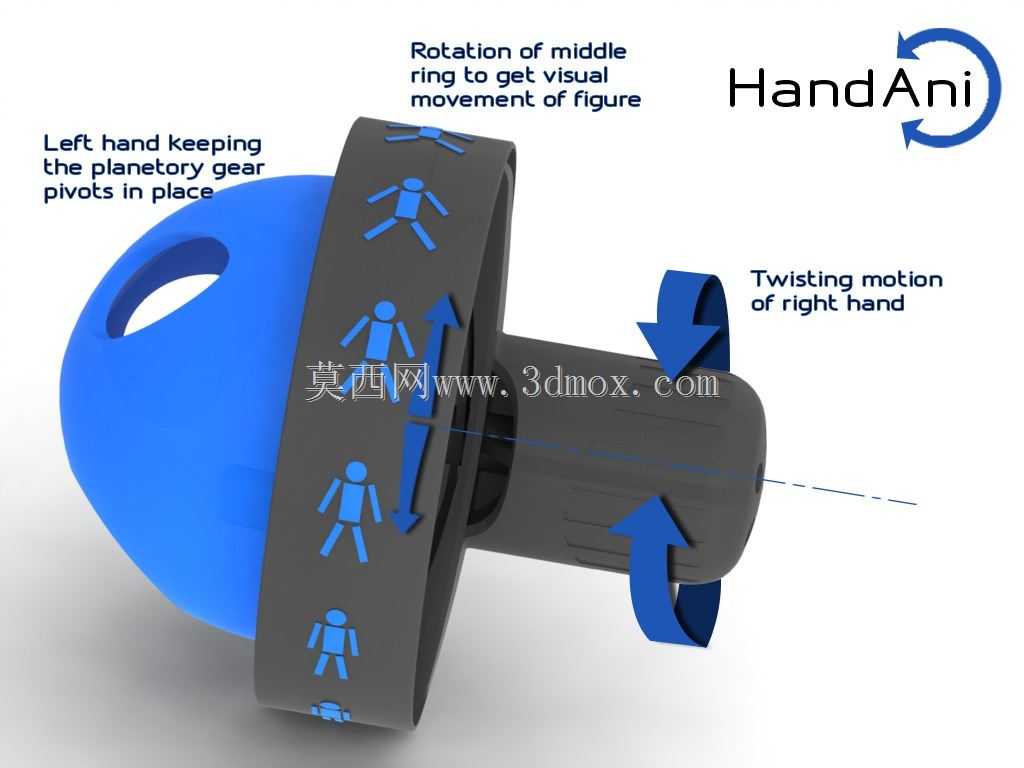

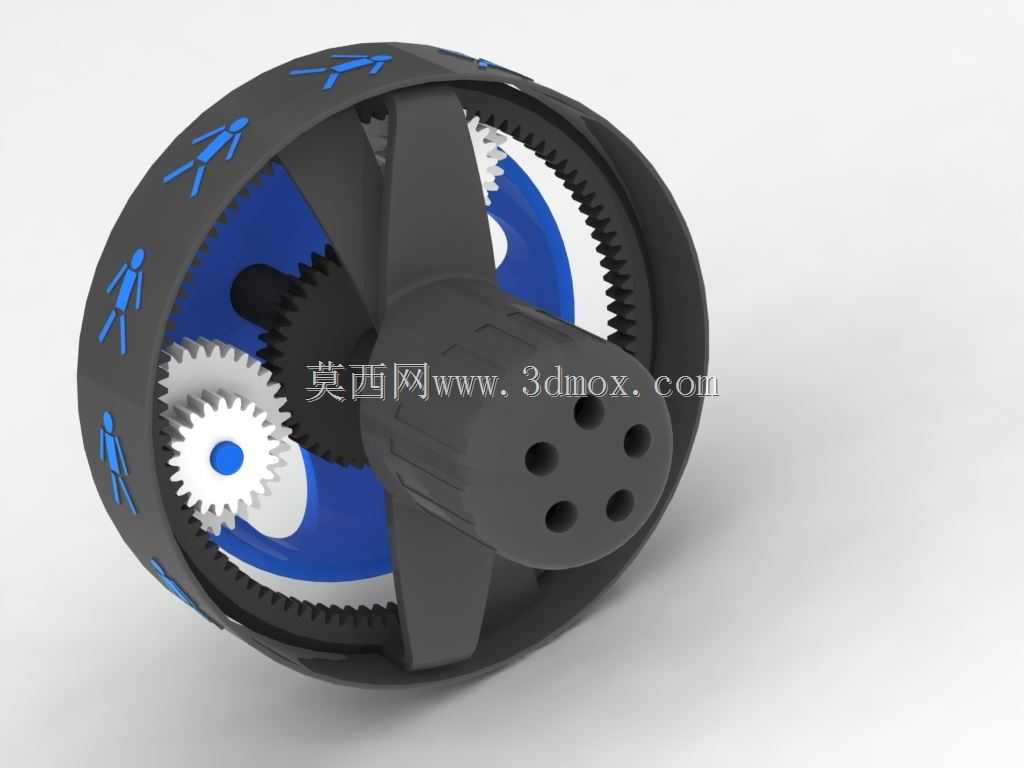

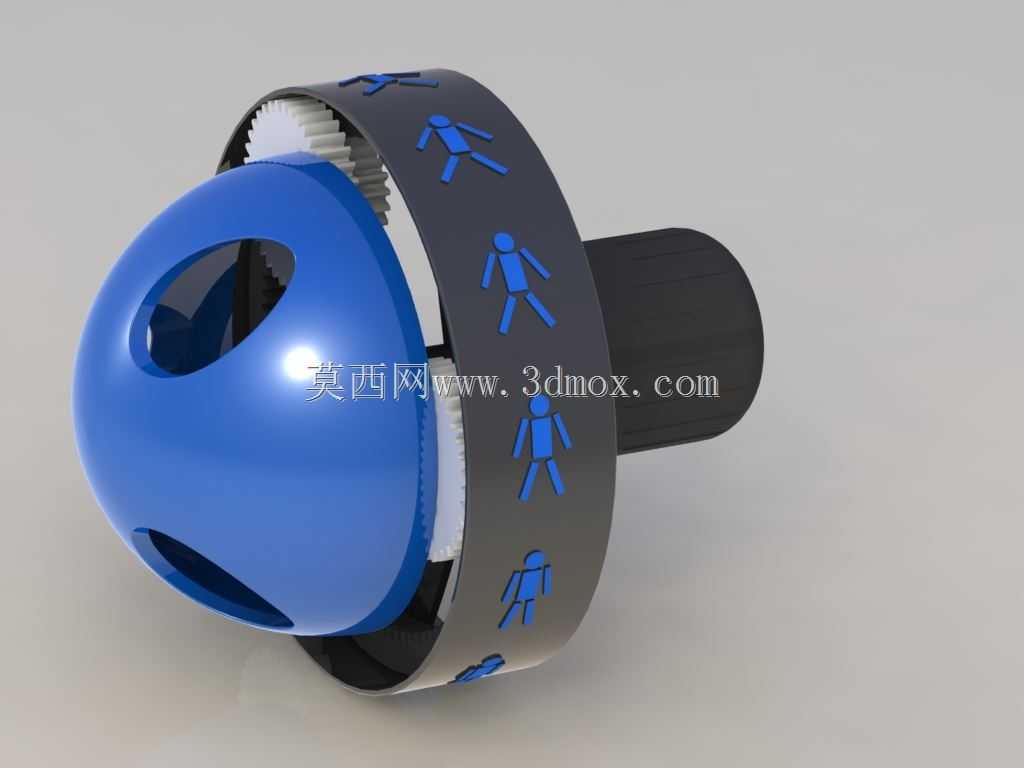

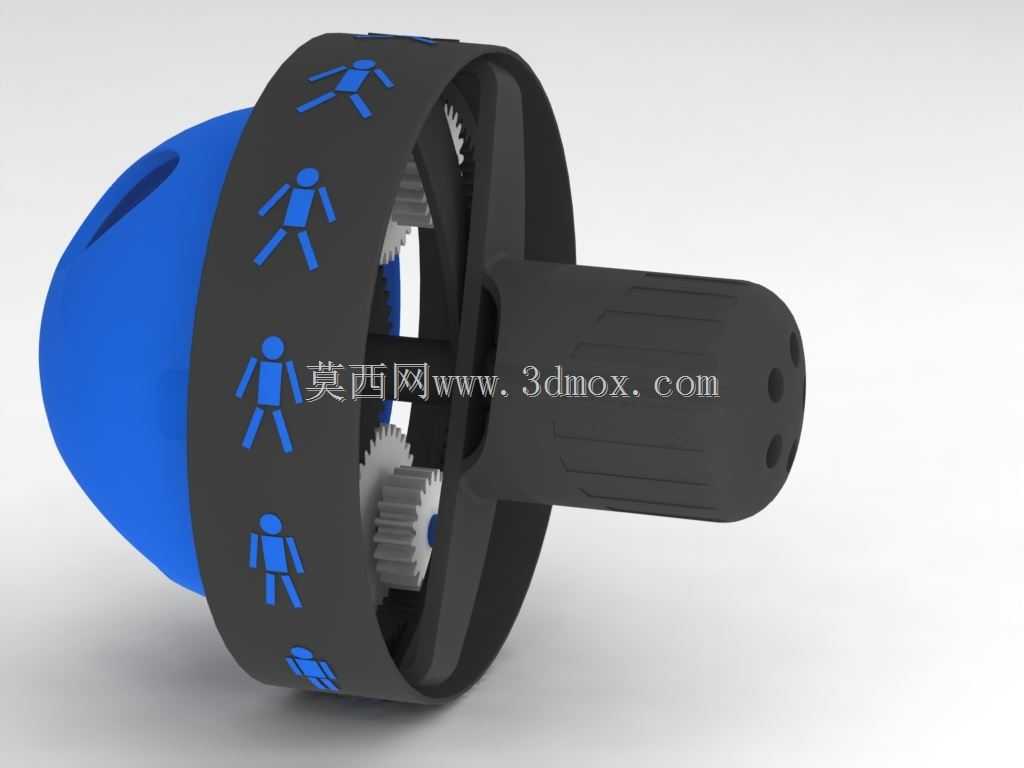

这款手持演示装置核心依托行星齿轮传动架构实现视觉动画效果，整体采用手持握持的人机工程外形设计，一端为球形握持端，作为固定行星齿轮枢轴的基准结构，使用时单手握持该球形端即可完成固定限位，无需额外装夹固定，适配日常手持操作的使用场景。中间环带为功能输出部件，环带表面印制连续序列的小人图案，依托视觉暂留原理，当另一端的握持轴受手部扭转作用力时，中间环带会沿固定轴线做定轴回转运动，环带上连续排布的图案会在人眼视觉中形成连贯的动态小人动画效果，还原了手翻书类逐帧动画的呈现逻辑，将纸质翻页的动作替换为机械结构的回转运动，大幅提升了操作的便捷性与演示的流畅度。从传动结构设计来看，该装置的行星齿轮组完全内嵌于壳体内部，球形端内置的行星轮枢轴做固定约束，中间环与行星轮的输出端做刚性连接，扭转端与太阳轮输入轴做同轴固定，手部施加的扭转扭矩通过太阳轮输入，经行星轮组减速增扭后带动中间环平稳回转，传动过程无卡滞，回转转速适配人眼视觉暂留的最佳感知区间，不会因转速过快导致图案模糊，也不会因转速过慢无法形成连贯动画效果。外形设计上，整体无尖锐棱角，球形握持端做圆弧过渡处理，表面做哑光防滑纹理，扭转端做等距防滑筋设计，增大手部接触摩擦力，操作时不易打滑；整体结构的径向尺寸控制在单手握持的舒适范围内，轴向长度适配手掌开合的握持跨度，长时间握持操作也不会产生明显的手部疲劳。该装置可作为机械传动原理的科普演示教具，用于直观展示行星齿轮的传动逻辑、输入输出的运动关系，也可作为趣味休闲的手持解压玩具，通过简单的扭转动作即可呈现动态视觉效果，无需额外供电或外接动力源，纯机械结构即可实现全部功能，可靠性高，无电路故障风险，适配日常随身携带领用的场景。结构设计上充分考虑了装配便捷性，各部件采用卡扣式连接结构，无需额外紧固件即可完成整体装配，壳体内部做齿轮安装位的定位筋设计，保证齿轮啮合间隙处于合理范围，既不会因间隙过大产生传动回差，也不会因间隙过小导致转动卡滞，回转过程中中间环的径向跳动量控制在极小范围内，保证图案回转时的视觉稳定性，避免因跳动导致动画效果出现重影或错位。
