人体工学手持游戏手柄结构设计方案

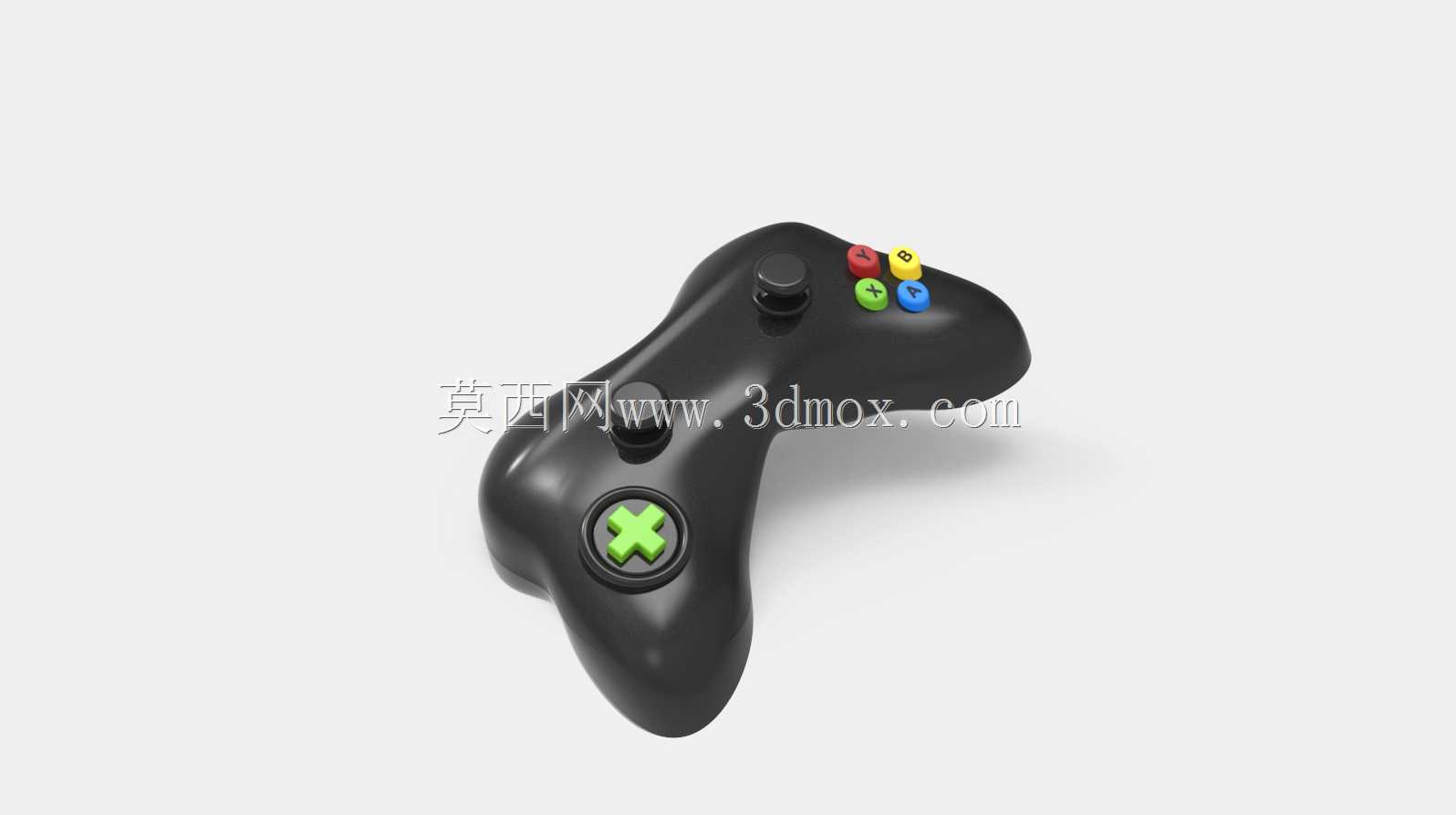

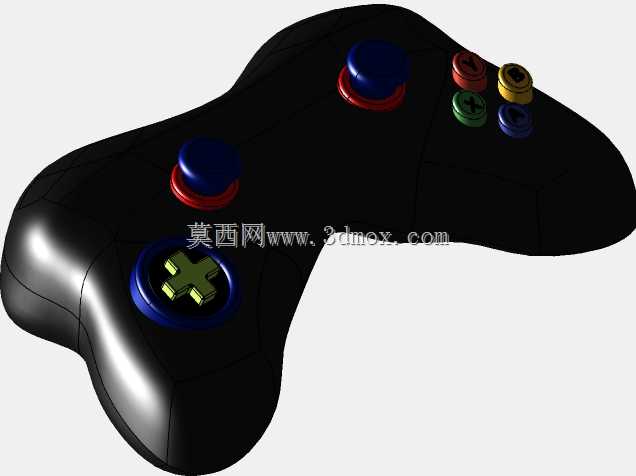

这款手持游戏控制器的结构设计，核心围绕长时间握持的人机工程需求展开，整体曲面壳体完全贴合成年用户自然握持时的掌指弧度，左右握把处的内收曲面刚好对应手掌大鱼际与小鱼际的支撑位置，避免长时间握持产生的局部压应力集中。从结构布局来看，正面左侧设置带十字定位凸点的方向控制键，键面做内凹弧面处理，匹配拇指指腹的自然形态，按压行程控制在1.2-1.5mm区间，兼顾触发反馈清晰度与长时间按压的舒适度；右侧排布四颗功能动作键，采用不同色彩做功能区分，键面做微凸球面处理，相邻按键的中心间距设置为12mm，避免快速操作时的误触问题。两个模拟摇杆分别布置在方向键与功能键的下方偏内侧位置，摇杆帽表面做防滑纹理，顶部内凹结构贴合拇指指腹，摇杆的摆动角度控制在18度范围内，保证线性操控的精度。壳体采用上下扣合的装配结构，接缝处沿壳体曲面连续布置，既保证外观的整体性，也为内部电路板、电池模块、震动组件预留足够的安装空间，内部筋位的排布兼顾结构强度与装配定位，按键对应的触发位置预留0.3mm的间隙，避免壳体形变导致的按键卡滞问题。从实际应用场景来看，这类控制器除了适配家用游戏主机、PC端游戏操控外，也可经过适配改造用于工业模拟仿真设备的操控终端、虚拟实训系统的交互输入部件，其成熟的按键布局逻辑与握持形态，能降低用户的学习成本，提升长时间操作的舒适度。设计过程中对安装边界做了严格控制，整体外轮廓宽度控制在150mm左右，前后握持深度为110mm，壳体最厚处不超过35mm，保证不同手型的用户都能找到舒适的握持姿态，所有外露按键的边缘都做R0.8以上的圆角处理，避免尖锐棱角带来的触感不适。内部结构预留了无线模块、充电接口的安装位，壳体对应接口位置做一体化的防尘凸台，无需额外加装防尘塞即可满足日常使用的防护需求，按键下方的导电胶安装位做定位柱设计，装配时无需反复调整即可对准触发触点，提升装配效率。
