纺纱机带轮传动组件结构设计

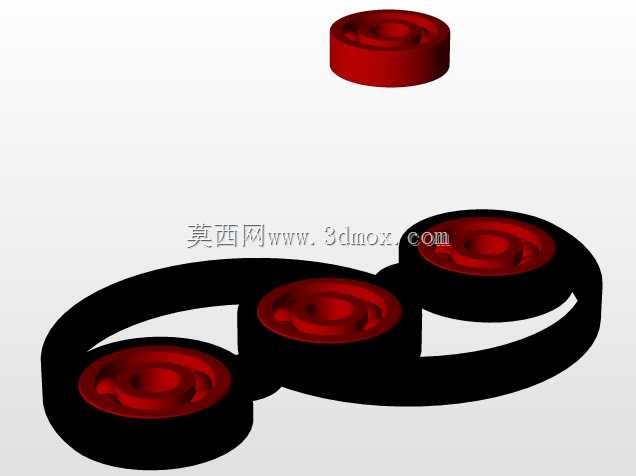

这套带轮传动结构是环锭纺纱机牵伸与卷绕区段的核心传动部件，日常生产中主要承担动力分流、转速匹配的作用，直接影响纱线捻度均匀度与卷绕成型质量。从结构设计来看，三个带轮采用错位排布方式，适配三角带的包角要求，避免传动过程中出现打滑、跳带问题，单轮的轮槽尺寸严格匹配常用V带的截面参数，轮缘做了圆角过渡处理，减少皮带运行过程中的磨损，延长易损件更换周期。设计阶段优先考虑了安装边界的适配性，轮组的中心距预留了张紧调节余量，不需要额外改动机架原有安装孔位即可完成替换，轮体的轴向尺寸控制在常规纺纱机墙板的安装间距范围内，不会和相邻的牵伸罗拉、导纱钩部件产生运动干涉。实际应用场景中，这类带轮组多用于细纱机的主轴传动分支，将主电机输出的动力分别传递给前罗拉、中罗拉与钢领板升降机构，通过不同直径带轮的配比实现各工位的转速差匹配，满足不同支数纱线的牵伸倍数要求。轮体采用中空凸台结构，既保证了轮缘的结构强度，承受皮带张紧带来的径向载荷，又减轻了整体自重，降低高速运转时的转动惯量，减少启停阶段的传动冲击。安装时需要注意带轮的端面跳动公差控制，装配时要保证三个带轮的轮槽处于同一平面，偏差过大会导致皮带偏磨、掉带问题，轴孔的配合公差选用过渡配合，既方便拆装维护，又能保证运转过程中不会出现松旷窜动。在日常运维场景中，这类带轮的磨损监测是设备保全的重点项，轮槽磨损量超过阈值后会导致传动比失准，直接造成纱线条干不匀、捻度偏差等质量问题，这套结构在设计时预留了磨损量检测基准面，方便保全工快速判断更换周期，不需要拆解整个传动组即可完成测量。传动带的张紧力调节范围也做了冗余设计，适配不同使用周期皮带的伸长量变化，不需要频繁调整中心距即可维持稳定的传动效率，适配纺织车间高湿、多纤维飞花的工况，轮体表面做了光滑处理，不容易挂附飞花，减少日常清洁的工作量。
