蜗轮蜗杆式喉箍紧固连接件结构设计

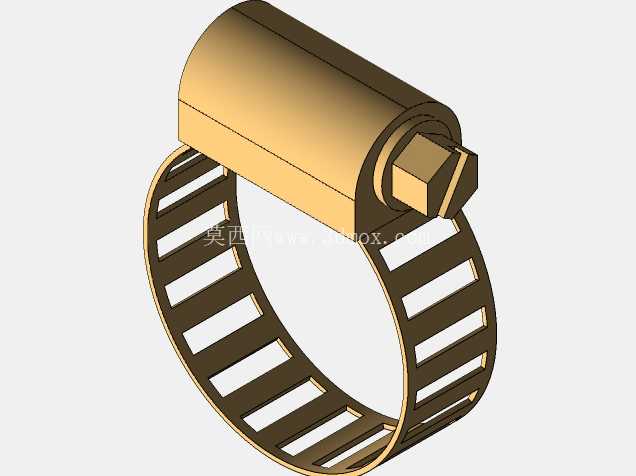

　　做流体管路装配的工程师都清楚，软质管路和硬接头的连接可靠性，很大程度上取决于紧固元件的选型是否合理，这款蜗轮蜗杆结构的喉箍，就是民用给排水、小型气动回路、车用低压油路、园艺灌溉系统里最常用的紧固连接件之一。很多新手做结构设计时容易忽略这类小零件的安装边界，要么选的喉箍箍带宽度不够导致紧箍压强过大割伤软管壁，要么调节行程留得不足，现场装配时拧到极限还没法抱紧管壁，甚至出现箍带尾部翘起刮碰周边线束的问题。这款喉箍的设计首先考虑了不同壁厚软管的适配性，箍带采用连续等距的通槽开孔结构，和蜗杆头部的齿形完全啮合，转动头部的六角驱动头时，箍带会沿着蜗杆的螺旋进给方向逐步收紧，不会出现普通卡扣式喉箍受力后滑脱的问题。

　　从安装边界来看，这款喉箍的收紧后最小内径适配常规小口径橡胶管、PVC编织软管的外径范围，箍带的厚度控制在既能提供足够环向张紧力，又不会因为刚性过大导致装配时难以预弯套入管路的区间，头部的蜗轮壳体采用卷边压合结构，把蜗杆完全包裹在壳体内，不会出现蜗杆受径向力脱出的情况。实际工况里，这类喉箍经常要面对管路内流体带压脉冲的情况，比如小型空压机的出气软管，开机卸压时管路会反复出现小幅胀缩，普通的钢丝喉箍用久了容易因为应力松弛出现渗漏，这款喉箍的蜗杆啮合齿有足够的啮合深度，每一个齿都能卡在箍带的槽孔里，即使管路出现小幅胀缩，啮合位置也不会发生跳齿，能长期保持稳定的抱紧力。设计时还考虑了现场装配的工具兼容性，头部的驱动头采用标准外六角结构，不管是用开口扳手、套筒还是螺丝刀（部分同结构产品会在六角端面开一字槽）都能完成拧紧作业，不需要专用工具，非常适合售后维修、野外管路抢修这类没有专用工装的场景。很多人做三维建模时容易把箍带的折弯半径做死，实际上这类喉箍在自由状态下箍带是自然舒展的，只有套入管路后才会弯成环形，建模时要注意箍带的槽孔间距和蜗杆导程的匹配关系，如果槽孔间距和导程不匹配，装配时会出现蜗杆卡滞，没法顺畅收紧的问题。

　　另外头部壳体和箍带的连接位置，是通过箍带端部的折弯卡扣卡在壳体的卡槽里，这个位置的配合间隙要留得合理，间隙太小的话箍带转动时会和壳体发生摩擦，增大拧紧力矩，间隙太大的话收紧时箍带会出现偏摆，导致环向抱紧力不均匀，出现局部渗漏的隐患。从实际使用场景来看，这款喉箍除了常规的流体管路连接，还能用来临时捆扎线束、固定小型线缆支架，甚至在户外露营时用来固定帐篷杆的连接位置，适用场景非常广。做选型时要注意，喉箍的最大收紧内径要比待紧固软管的外径大2到3毫米，最小收紧内径要比软管接头的外径小1到2毫米，这样才能保证拧紧后有足够的压缩量，让软管内壁和接头的倒刺结构完全贴合，不会出现带压拔脱的问题。

　　另外箍带的边缘做了钝化处理，不会像薄铁皮喉箍那样有锋利的飞边，装配时不会割伤操作人员的手套，也不会刮破软管的外层增强层，延长软管的整体使用寿命。很多设计人员在做设备BOM表时，往往只关注泵、阀这类核心元件的参数，对喉箍这类小紧固件随便选个型号，结果设备运行时因为喉箍失效出现管路渗漏，轻则污染设备周边环境，重则导致流体泄漏引发设备故障，这款喉箍的结构设计经过了长期的市场验证，环向受力均匀，调节行程充足，能覆盖绝大多数小口径低压软管的紧固需求，建模时还原了蜗轮蜗杆的啮合细节、箍带的槽孔排布、头部壳体的压合结构，不管是做管路装配的干涉检查，还是做设备的爆炸图演示，都能直接调用，不需要再重新核对结构细节。
