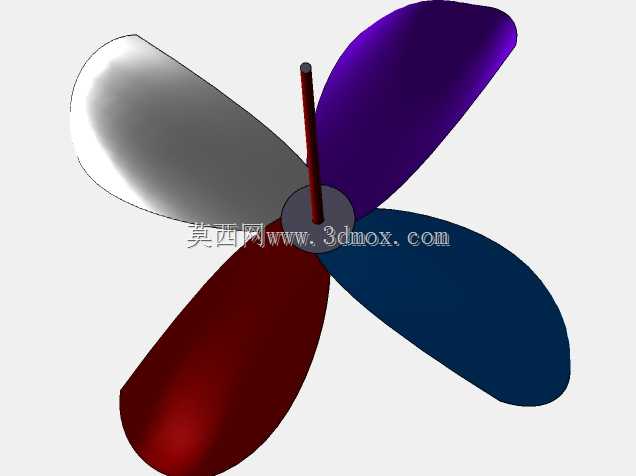

四叶彩色微型风力驱动风车结构

这款四叶风车结构在小型风能演示、科教玩具场景中应用广泛，也可作为微型风力发电装置的前端捕风结构使用，能够在低风速环境下捕捉气流动能，将风能转化为转轴的旋转机械能，搭配微型发电模块即可实现小功率电能输出，为小型低功耗传感节点、演示用LED负载供电。从功能特性来看，四片叶片采用对称式周向布局，相邻叶片夹角保持90度，相比三叶结构在低风速下的启动扭矩表现更优，能够在微风环境下顺利启动旋转，叶片采用曲面翼型设计，曲面弧度经过气流模拟优化，气流流经叶片正反面时形成的压力差可推动叶片持续旋转，中心转轴与叶片安装座采用过盈配合方式连接，保证旋转过程中叶片不会出现松脱偏移，转轴采用细长圆柱结构，可适配常规微型轴承座的安装孔径，降低配套结构的设计难度。设计过程中优先考虑了结构的易加工性与装配便捷性，叶片采用等厚曲面结构，既可以通过3D打印快速制作原型，也可通过注塑工艺实现批量生产，叶片与中心轮毂的连接位置做了圆弧过渡处理，避免应力集中导致的叶片根部断裂问题，轮毂中心的轴孔与转轴采用小间隙配合加粘接固定的方式，兼顾装配效率与连接强度。从安装边界来看，整体结构径向尺寸控制在较小范围，轴向安装长度较短，不需要占用过大的安装空间，转轴下端预留有足够的连接长度，可直接与微型发电机输入轴、传动齿轮组等部件对接，不需要额外设计转接结构。叶片表面的曲面曲率从根部到叶尖呈渐变趋势，根部曲率较小保证结构强度，叶尖曲率较大提升捕风效率，不同颜色的叶片区分既可以在科教演示中直观展示旋转状态，也能在实际使用中快速观察叶片的动平衡情况，若出现旋转抖动可通过打磨叶尖位置快速调整动平衡，不需要复杂的配重工序。这类小型风车结构除了科教演示与微型发电场景外，也可作为户外装饰装置的动力部件，搭配传动结构可实现装饰件的往复动作，依靠自然风力驱动不需要外接电源，适合户外无供电场景的装饰装置使用，结构整体没有复杂的异形结构，建模过程中可通过曲面放样、圆周阵列等命令快速完成，叶片的曲面参数可根据实际使用场景的风速区间做针对性调整，若应用在风速较高的场景可适当减小叶片曲面弧度，降低高速旋转时的结构负载，若应用在低风速场景可增大曲面弧度提升捕风能力，转轴的直径与长度也可根据配套的安装座、发电模块尺寸做灵活调整，整体结构的拓展性较强，可适配多种不同的配套使用需求。
