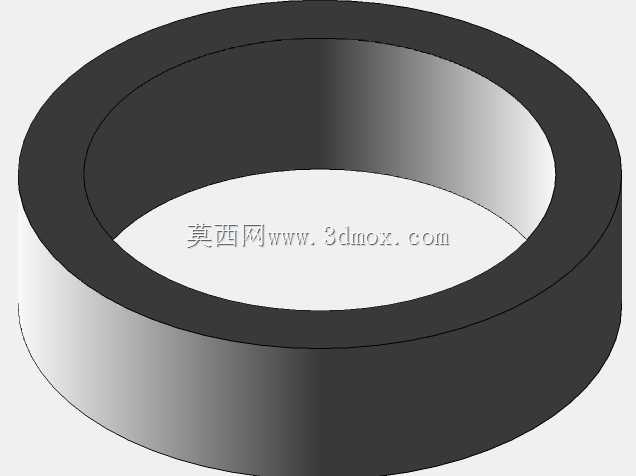

火箭动力系统管路连接密封垫片结构

　　在航天动力系统的管路对接结构中，这类环形垫片承担着核心的间隔定位与密封辅助作用，其安装位置处于火箭箭体内侧通径940的主管路内壁，与火箭发动机入口管路的外侧配合面之间，是箭体管路与发动机对接工序中不可或缺的配套零件。从实际工况来看，火箭动力输送管路在工作过程中会承受推进剂输送带来的压力波动、发动机工作传递的振动载荷，以及箭体飞行过程中的形变应力，垫片的存在首先是为了控制两个对接管路之间的轴向安装间隙，避免硬对接状态下金属接触面因加工公差出现的配合错位，同时分散对接面的压紧应力，防止管路端部在大预紧力下出现应力集中导致的结构变形。设计这类垫片时，首先要匹配对接位置的内外径尺寸，其环形截面的宽度需要完全覆盖两个管路的配合重叠区域，

　　内径要避让开主管路的通径边界，不能出现通径缩径问题影响推进剂的输送流道，外径则要贴合发动机入口管路的外侧安装面，保证压紧时受力面完全贴合，不会出现局部压空的情况。厚度方向的尺寸需要结合管路对接的轴向间隙公差来确定，既要保证安装后两个管路的同轴度偏差在允许范围内，又要预留足够的压缩量来补偿对接面的平面度误差，避免出现配合间隙导致的介质渗漏。从结构形态上看，该垫片采用等截面环形结构，没有额外的定位凸台或异形结构，这种设计一方面是为了适配圆形管路的回转体对接形态，安装时不需要额外的角度对位，降低总装工序的操作难度，另一方面规整的环形截面在受压时应力分布更均匀，不会出现局部应力过大导致的垫片压溃或永久变形。在实际装配场景中，

　　这类垫片会随发动机与箭体的对接工序一同安装，安装前需要确认配合面的清洁度，避免金属碎屑或多余物附着在垫片与管路的接触面上，影响贴合效果，安装时需要沿圆周方向均匀施加压紧力，保证垫片各位置的压缩量一致，避免出现偏压导致的密封失效。不同于普通工业管路的密封垫片，航天动力系统用的这类间隔垫片对尺寸精度的要求更高，内径与外径的同轴度公差、两端面的平行度公差都需要控制在极小的范围内，否则在大直径管路的对接中，微小的形位公差偏差会被放大，导致局部配合间隙超标，影响整个动力输送管路的工作可靠性。这类零件虽然结构简单，没有复杂的曲面或异形特征，但在整个动力系统的管路连接中起到的作用不可替代，其尺寸设计是否合理、加工精度是否达标，会直接影响箭体与发动机对接后的管路密封性能与结构稳定性，是航天动力管路系统中典型的精密配套零部件。
