带肋结构金属安装支座零件设计

项目分类:3D模型 发布时间:2021-10-07 ID:300149

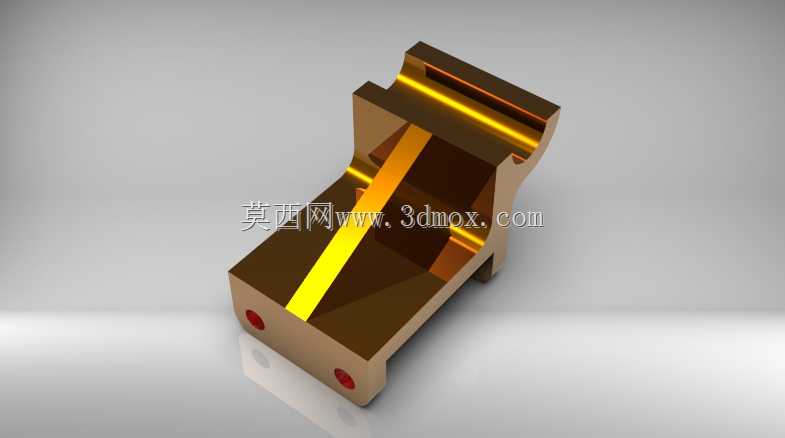

  • 带肋结构金属安装支座零件设计

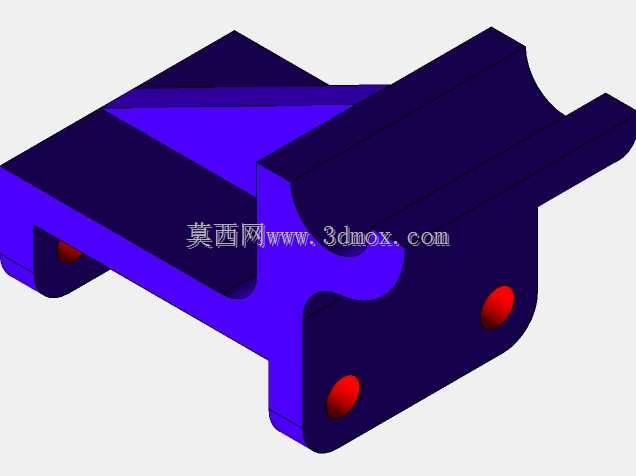

  • 带肋结构金属安装支座零件设计

这类带肋结构的安装支座,常见于中小型自动化生产线的工位定位模块、小型专用工装的承载基座场景,也会作为检测设备内部的光学元件安装承载件使用,核心作用是为上部搭载的功能部件提供稳定的刚性支撑,同时抵消设备运行过程中产生的小幅振动,避免搭载部件出现位置偏移。从结构设计逻辑来看,主体采用槽型腔体构型,两侧的竖直壁面作为主要承载面,底部设置两个同轴的定位安装孔,用于和下部安装基板通过紧固件锁紧,安装孔的位置公差需要控制在±0.02mm范围内,才能保证装配后上部搭载部件的位置精度。设计过程中特意在槽体的转角受力位置增设了纵向肋条结构,这部分肋条并非等厚设计,靠近壁面衔接处厚度更大,向肋条末端逐步收窄,既能够在不额外增加过多零件整体重量的前提下,大幅提升槽体侧壁的抗弯折能力,避免长期受载后侧壁出现外张变形,也能减少金属件压铸或机加工过程中的应力集中问题,降低零件成品的开裂风险。零件的整体外形尺寸控制在紧凑区间内,长度方向不超过80mm,宽度方向不超过45mm,高度方向不超过60mm,安装边界需要预留至少10mm的周边操作空间,方便装配时紧固件的锁紧操作,也能避免和相邻安装的其他零部件产生运动干涉。零件表面做了金属质感的防护处理,既提升了表面耐磨性能,也能在车间常规温湿度环境下避免锈蚀,延长零件的实际使用寿命。在建模过程中,肋特征的生成需要严格贴合壁面的受力走向,肋条与主体壁面的衔接处全部做圆角过渡,圆角半径根据壁厚匹配设置,避免出现应力集中的尖角结构,底部安装孔的沉台深度需要和所选紧固件的头部尺寸匹配,保证锁紧后紧固件头部不高出零件底面,确保装配后支座与安装面完全贴合,不会出现装配间隙带来的支撑不稳问题。这类支座的承载上限根据壁厚和肋条参数不同有所区别,常规参数下可承载15kg以内的静态载荷,动态载荷下需要根据实际振动频率调整肋条厚度和安装孔的数量,保证运行过程中的结构稳定性。
