E型扼流圈安装固定支架结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:300165
  • E型扼流圈安装固定支架结构设计
  • E型扼流圈安装固定支架结构设计
  • E型扼流圈安装固定支架结构设计
  • E型扼流圈安装固定支架结构设计

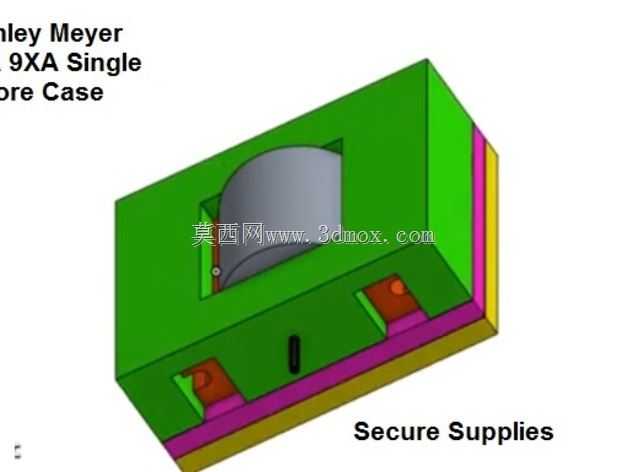

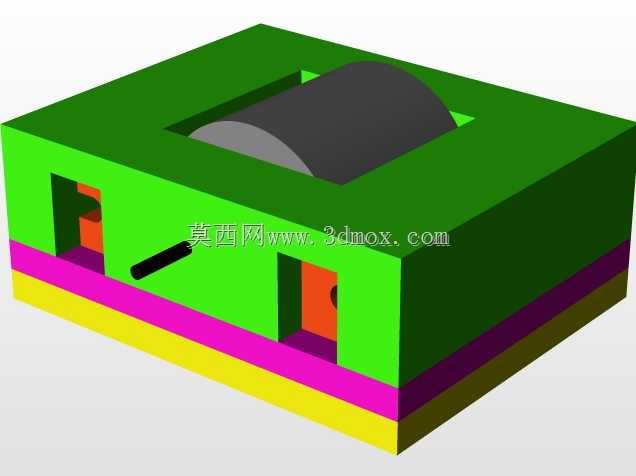

在高频电气设备、脉冲发生装置的内部布线与元件布局环节,扼流圈作为抑制共模干扰、平滑电流波形的核心无源元件,其安装固定的可靠性直接影响整机运行的抗振性能与电磁兼容表现,这款E Core扼流圈支架正是针对E型铁芯扼流圈的安装需求开发的专用固定结构。从实际使用场景来看,这类支架多用于车载电子控制单元、小型电解电源、高频信号处理设备的内部腔体中,需要在有限的安装空间内完成扼流圈的定位,同时避免铁芯与周边金属构件直接接触产生额外的涡流损耗。设计过程中优先考虑了扼流圈的外形适配性,支架的内凹型腔完全匹配E型铁芯的圆弧端面与直角侧边轮廓,放入后不会出现径向窜动,两侧预留的凸台定位槽刚好卡住铁芯底部的安装凸缘,不需要额外涂胶就能实现初步定位,减少装配工序。支架底部设置的两个对称安装位,可适配M3规格的紧固件,安装孔位的中心距严格对应常规电气安装板的标准孔距,安装时不需要额外打孔调整,直接对位锁紧即可完成固定,安装边界预留了足够的接线空间,扼流圈装入后两侧的线圈引出端不会被支架结构遮挡,方便后续焊接接线作业。从结构强度角度考量,支架的壁厚设计兼顾了绝缘性能与抗振需求,整体采用盒式包覆结构,侧壁厚度均匀,既可以在设备受到冲击时为扼流圈提供侧向支撑,避免铁芯受外力碎裂,又能在铁芯与安装板之间形成绝缘隔离层,防止出现爬电距离不足的问题。支架底部的长条型定位筋可以在安装时嵌入安装板的对应导向槽,装配过程中不需要反复调整位置,就能保证扼流圈的安装方向符合设计要求,减少装配人员的对位时间。针对扼流圈工作时的发热问题,支架的型腔与铁芯接触面预留了微小的散热间隙,不会完全包裹铁芯影响热量散发,同时支架边角位置都做了圆角过渡处理,避免装配时划伤线圈外层的绝缘漆包线,也能防止安装人员在作业过程中被锐边割伤。在实际选型适配时,只需要确认E型扼流圈的铁芯外径与安装凸缘尺寸匹配型腔参数,就可以直接选用这款支架,不需要单独开发定制固定结构,能够有效缩短电气设备的结构开发周期,降低小批量设备的制造成本。
