乘用车侧门结构三维数模设计

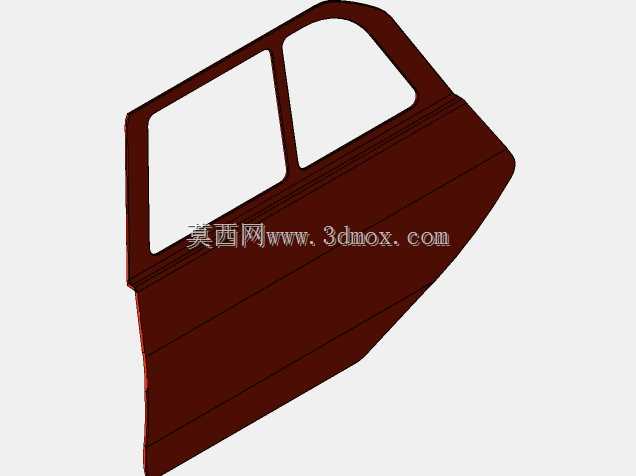

作为车身开闭件核心组成部分，侧门的结构设计直接关联整车的密封性能、碰撞安全、人机进出便利性与NVH表现，在整车开发流程中占据相当大的工程权重。该数模还原了传统分体式三角窗侧门的完整外板形态，外板采用大曲率弧面设计，匹配整车侧面的流线型造型需求，上部窗框区域做了不等宽收边处理，前侧固定三角窗与后侧升降玻璃的分隔筋做了一体化冲压成型的结构预留，能够在装配阶段直接承接三角窗玻璃的粘接面与玻璃导槽的安装位，减少后续额外加装支架带来的装配误差累积。从安装边界来看，该侧门的铰链安装面设置在门体前侧的上下两个凸台位置，凸台背面预留了加强板的焊接空间，能够保证车门开关过程中的铰链连接刚度，避免长期使用后出现门体下沉、密封条磨损不均的问题；门体后侧的锁扣安装位做了局部加厚的结构设计，匹配侧围锁座的位置公差要求，保证关门时锁体啮合到位，不会出现行驶过程中门体异响、锁止失效的风险。在实际应用场景中，这类带固定三角窗的侧门结构多用于紧凑型乘用车的后排位置，固定三角窗能够扩大后排乘客的侧向视野，同时减少升降玻璃的面积，降低玻璃升降器的负载，提升玻璃升降过程的稳定性；门体下部的内凹造型预留了内饰板、防撞梁、玻璃升降器、门锁机构、线束、防水膜等内部部件的安装空间，外板边缘的翻边结构用于焊接门内板，形成完整的腔体结构，腔体内部可以根据碰撞需求布置管状防撞梁或者加强筋，在侧面碰撞时能够有效分散撞击力，减少乘员舱的侵入量。设计过程中需要重点匹配门体与侧围、翼子板、门槛梁之间的间隙面差，数模中已经预留了均匀的密封间隙，能够适配不同厚度的车身密封条，保证关门后的防水、防尘、隔音效果；同时门体的开启角度做了结构上的限位预留，避免开门时与前翼子板发生干涉，兼顾狭窄车位的开门便利性与上下车的通过空间。
