L型弯折冲孔安装固定支架结构设计

日常做小型机电产品结构固定时，这类L型弯折支架的出镜率极高，不管是小型电机的侧装固定、光电传感元件的安装位调整，还是工装治具上的功能模块搭载，都能看到这类结构的身影。不同于标准型材拼接的支架，这类一体冲压弯折的钣金件没有拼接缝隙带来的累积公差，安装后的整体刚性更有保障，不会因为设备长期运行的微幅振动出现连接位松动偏移的问题。

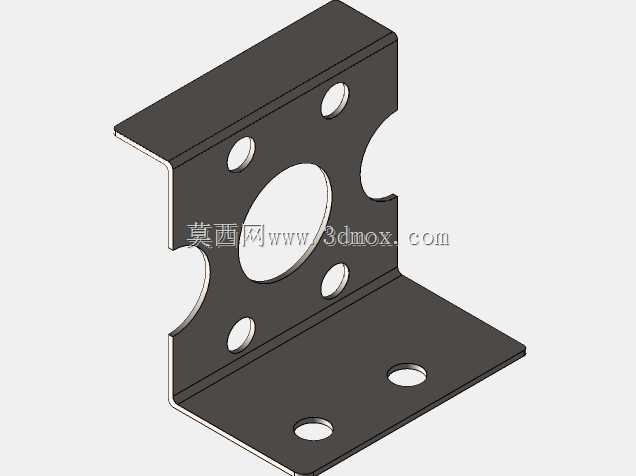

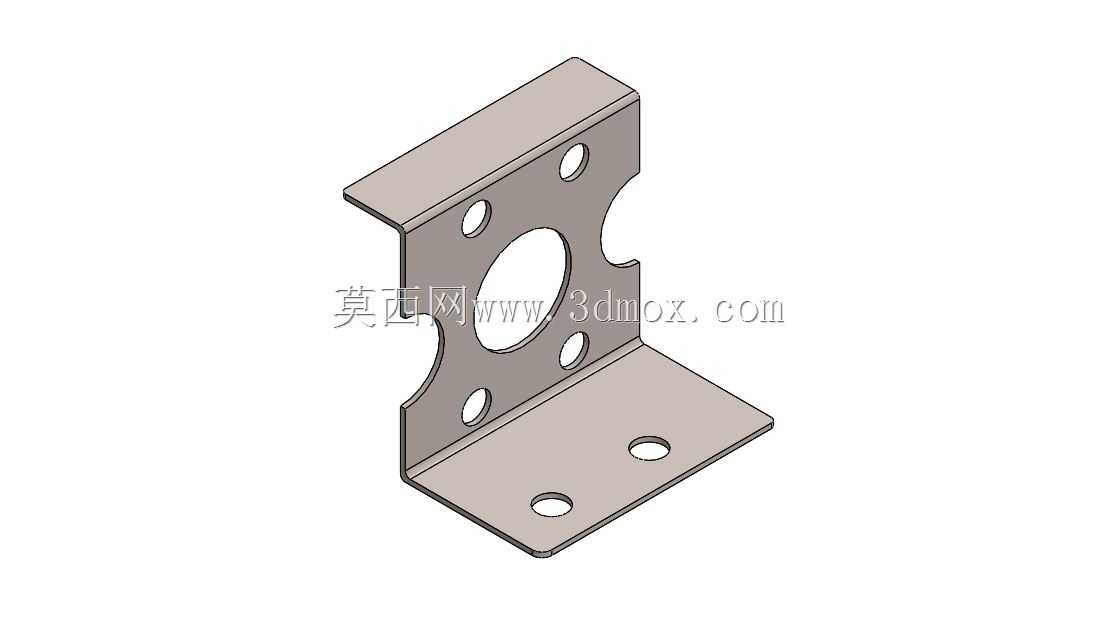

从结构设计逻辑来看，这个支架采用90度双折边结构，两个互相垂直的安装面分别承担不同功能：竖直折边承担被固定件的承载与定位，水平折边负责与设备基座、安装面板的连接固定。竖直面上的大尺寸中心圆孔是核心定位孔，主要用来避让被固定件的出线端、定位凸台或者转轴结构，周围均匀分布的四个小圆孔是被固定件的螺丝锁付位，孔位间距按照常规小型电机、功能模组的安装孔距做了适配，不需要额外做转接板就能直接完成锁付。竖直面两侧做的内凹圆弧缺口，一方面是为了减少钣金件的整体重量，另一方面能给安装操作留出扳手空间，避免锁付侧面螺丝时出现工具与支架干涉的问题。水平折边上的两个安装孔做了长圆孔？不对，看模型是两个圆孔？哦不对，仔细看是两个对称的圆孔，孔位距离折边的距离预留了足够的螺丝沉头空间，不管是用盘头螺丝还是沉头螺丝锁付，都不会出现螺丝头突出折边表面、导致安装面贴合不严的问题。

做这类钣金支架的建模时，首先要确认板材的折弯系数，按照常用的1.5mm冷轧钢板来算，90度折弯的内R角取0.5倍板厚，展开后的下料尺寸要扣除折弯补偿量，避免加工后出现安装孔位偏移的问题。安装边界方面，水平安装面的总宽度要比竖直面宽出10mm左右，保证锁付到基座上时，支架的受力点不会过于靠近折弯线，减少长期负载下折弯处出现形变的概率。竖直面的高度要匹配被固定件的安装面尺寸，保证被固定件锁付后，底部不会和水平安装面出现剐蹭，预留至少2mm的安全间隙。

实际应用场景里，这类支架常用来固定小型玩具电机、液晶显示模组的侧边安装、小型气动元件的侧装固定，因为是一体冲压成型，量产时的加工效率很高，只需要开一套简单的冲孔落料复合模加折弯工序就能完成加工，单件成本远低于型材切割拼接的支架。设计时还要注意折弯边的工艺缺口，在两个折边的交接处预留小尺寸的让位缺口，避免折弯时出现材料挤压起鼓的问题，保证两个安装面的平面度控制在0.1mm以内，安装后不会出现被固定件倾斜的问题。另外所有的孔位边缘都要做去毛刺处理，避免安装时刮伤电线或者操作人员的手部，外露的边缘可以做微小的倒角处理，提升零件的成品质感。
