极简结构城市通勤代步自行车设计

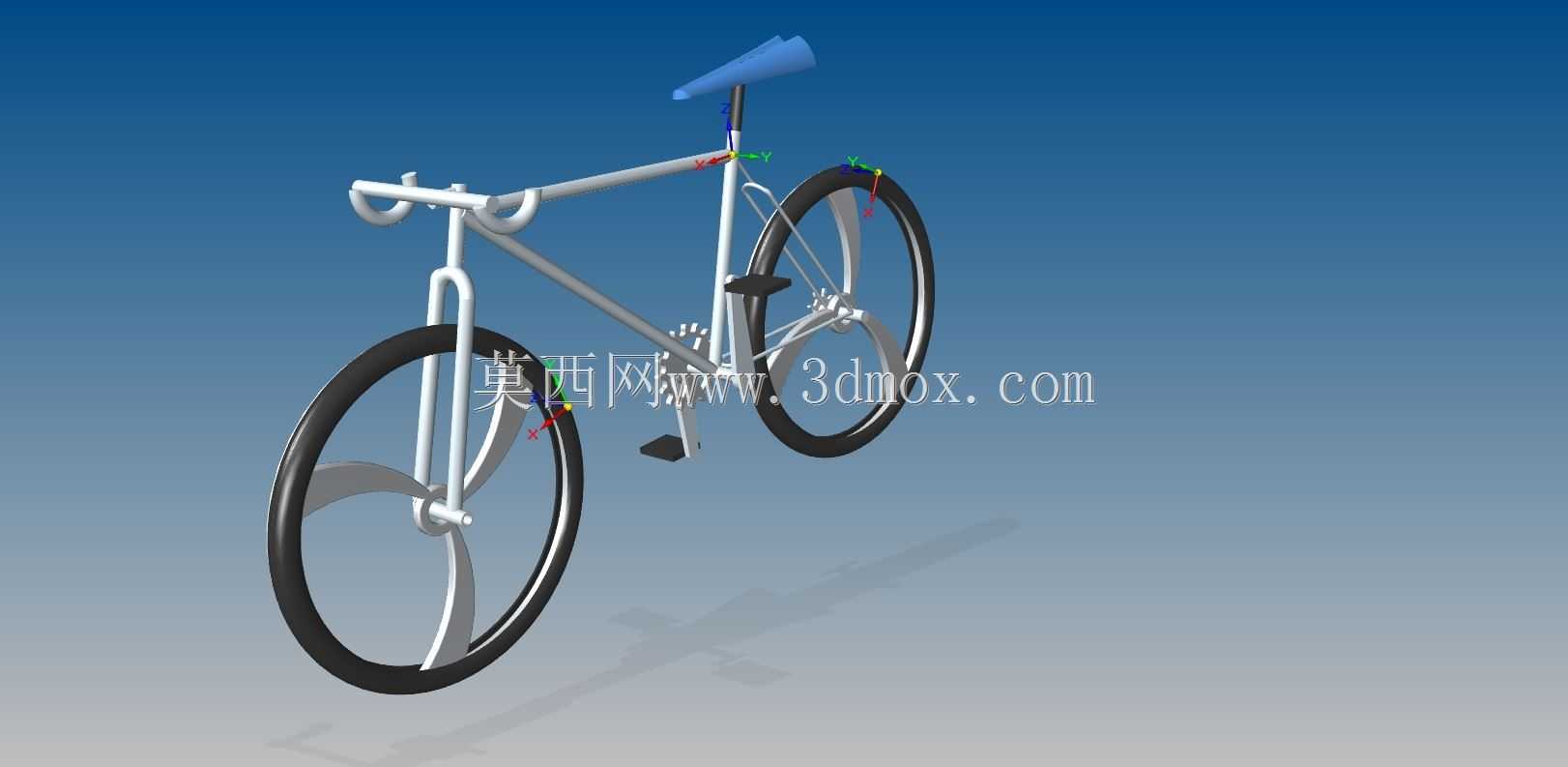

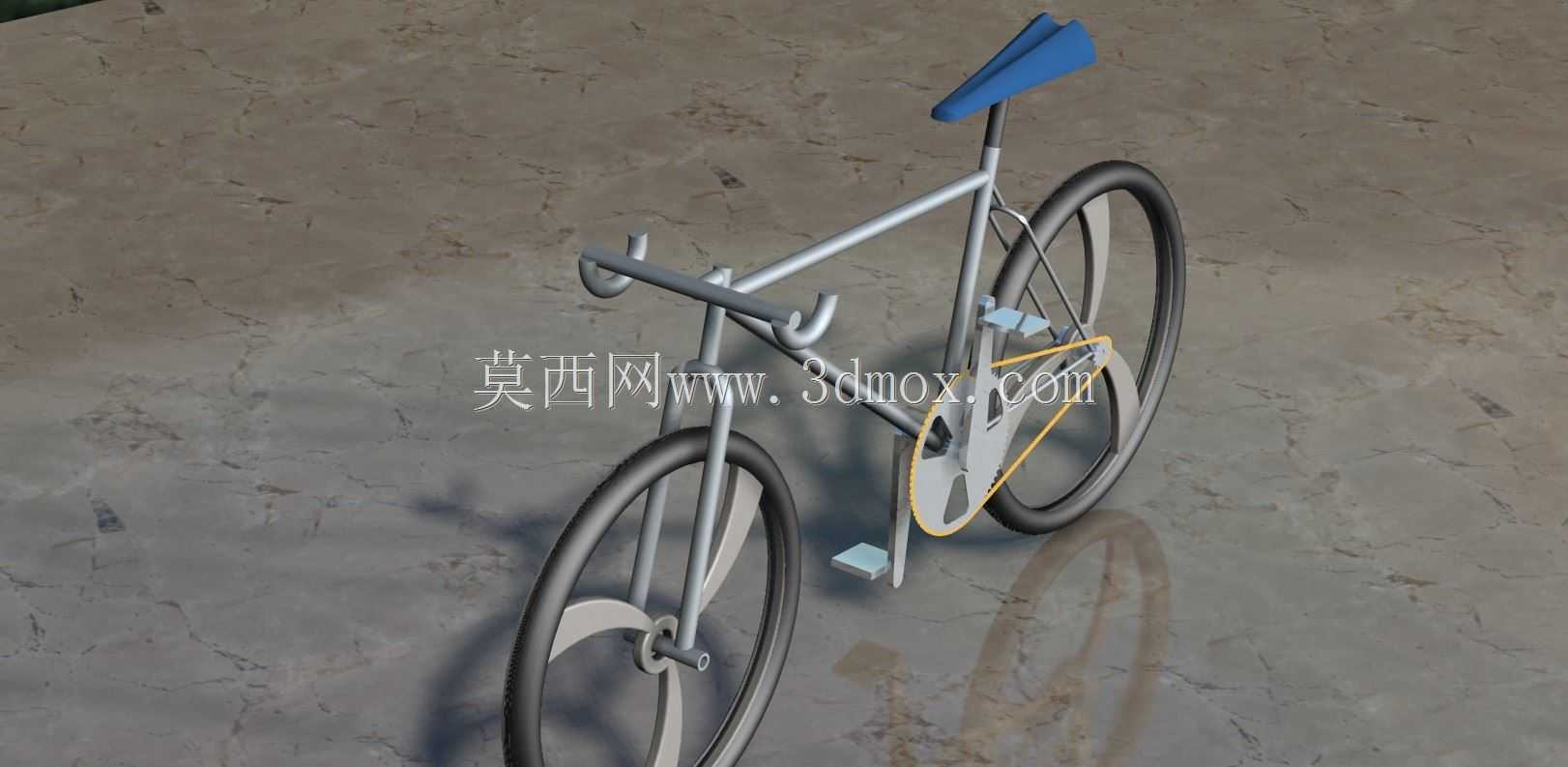

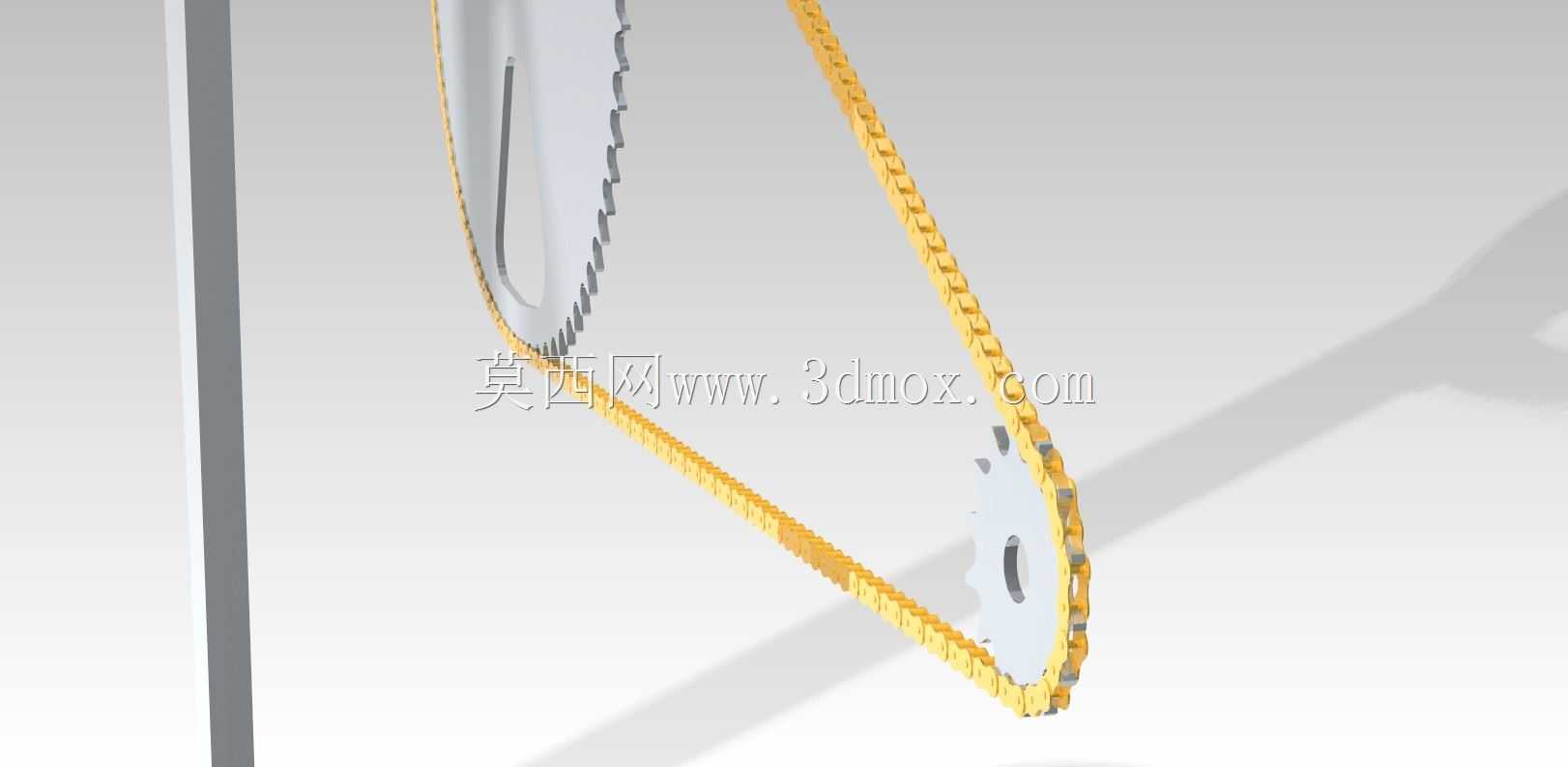

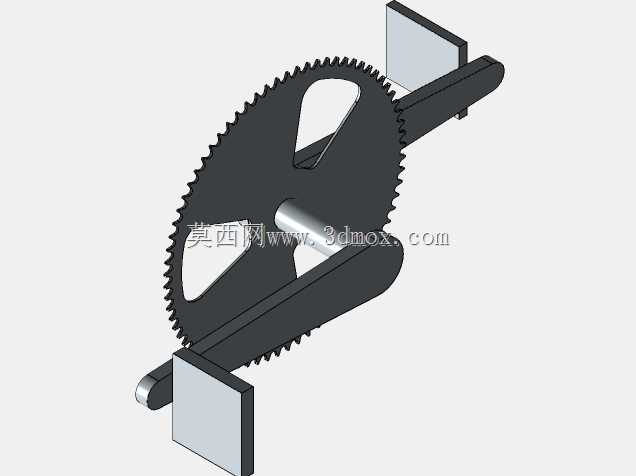

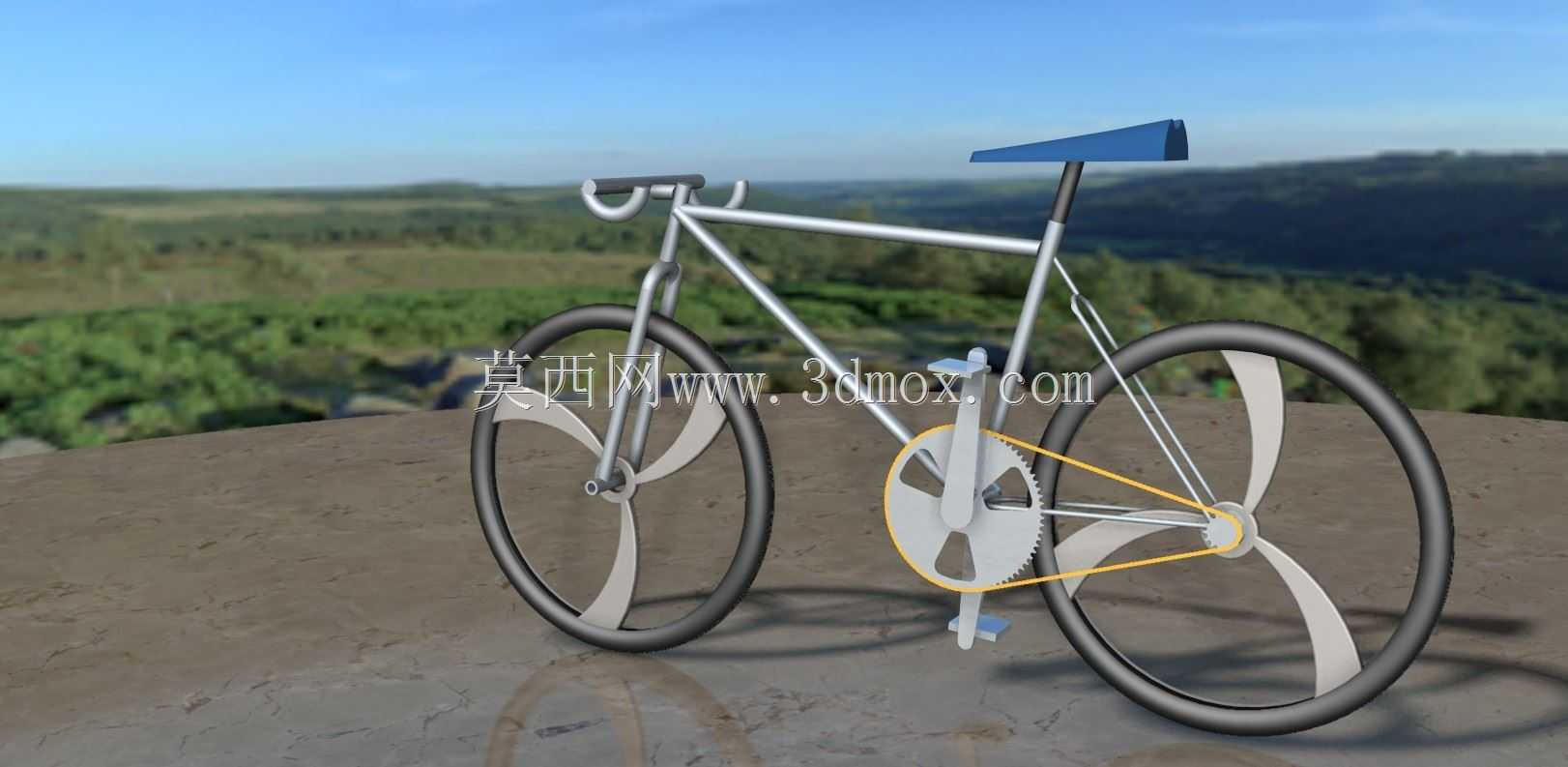

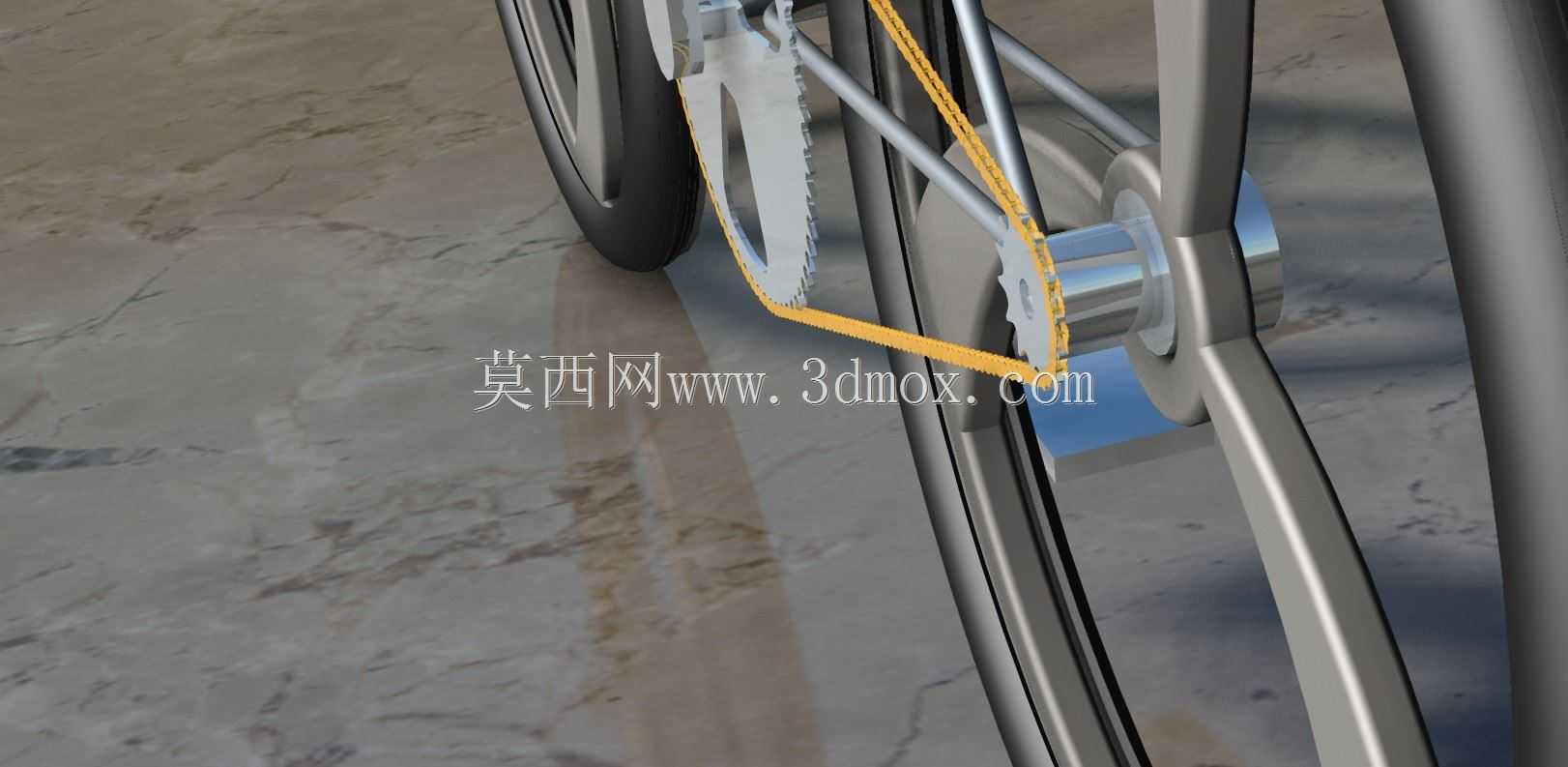

这款自行车采用极简结构设计，核心定位为城市短距离通勤代步场景，可覆盖日常三到五公里的出行需求，适配城市平坦铺装路面的使用环境，也可作为校园、产业园区内部的短途接驳代步工具。从结构设计逻辑来看，整车优先控制整体重量与结构可靠性，车架采用经典的菱形三角受力结构，管材选用等径金属圆管拼接，在保证车架抗扭、抗弯强度的前提下，尽可能减少冗余的结构补强件，既降低了整车自重，也简化了生产加工的工序，适合小批量快速试制与量产。传动部分采用单速固定齿比结构，没有设置多级变速组件，减少了日常使用中的维护点位，链条传动的传动比经过匹配调校，兼顾平路骑行的踩踏效率与起步阶段的发力手感，牙盘与飞轮的齿形做了圆角过渡处理，可降低链条啮合过程中的磨损与跳齿概率。行走部分的轮组采用三辐式一体轮圈设计，相比传统钢丝辐条轮，一体轮圈的侧向刚性更强，在过弯与侧向受力时形变量更小，同时不需要定期调整辐条张力，降低了后期维护成本，轮胎选用常规城市通勤胎，胎面花纹细密，在铺装路面上的滚动阻力更小，也能兼顾轻度湿滑路面的抓地力。操控部分采用直把设计，握把位置与车座的高度差经过人体工学适配，保持骑行时上半身较为直立的姿态，减少长时间骑行时的腰背部负担，车座采用窄型硬质坐垫，兼顾踩踏时的腿部活动空间与长时间乘坐的支撑性。安装边界方面，整车轴距控制在合理范围，转向限位结构做了角度限制，避免转向过大时前轮与车架发生干涉，各部件的连接点位均采用标准紧固件，便于后期更换易损配件，整车没有加装额外的挡泥板、货架等附属组件，用户可根据自身使用需求灵活加装适配配件。从建模实现角度来看，该模型完整还原了整车的装配关系，各部件的配合间隙符合实际生产的公差要求，可作为结构教学、概念设计验证的基础参考模型，也可用于通勤自行车的轻量化改型设计参考，帮助设计人员快速验证结构布局的合理性，减少前期方案迭代的时间成本。
