自行车传动系统链轮链条配合结构

　　日常通勤、运动骑行场景下的自行车传动核心，靠链轮与链条的精准啮合完成动力传递，这套结构的建模还原度直接影响后续传动效率仿真、结构受力分析的结果准确性。建模过程中优先还原链节与链轮齿的啮合间隙，每节外链板、内链板、销轴、滚子的配合公差都参照通用自行车传动件的实际装配要求设定，避免出现啮合卡滞、跳齿的仿真误差。从实际装车的边界条件来看，链轮的安装轴径、键槽尺寸匹配常规自行车中轴的装配规格，链条的总节数适配常规城市车、山地车的中心距范围，不需要额外调整截链即可满足基础装车的尺寸适配需求。

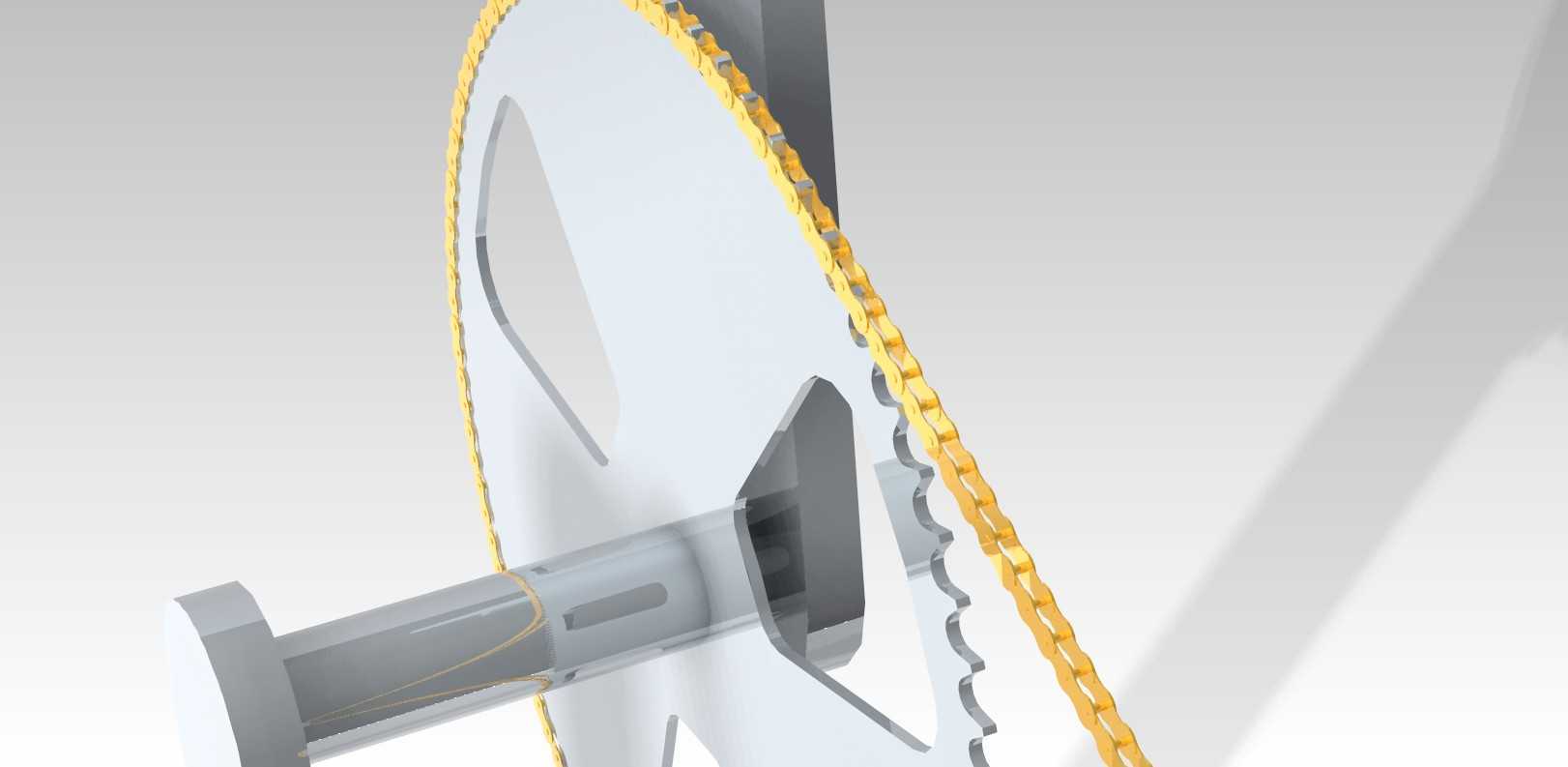

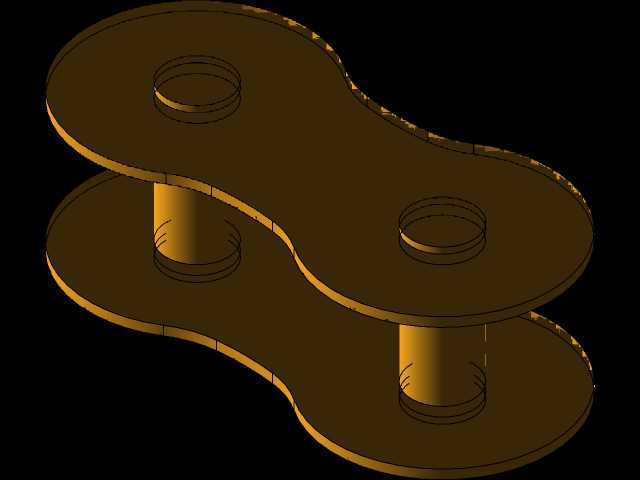

　　设计时特意保留了链节的活动自由度，每处销轴位置都做了转动副的结构预留，可直接导入运动仿真模块模拟踩踏时的链条传动轨迹，观察不同齿形下的链条抖动幅度、啮合冲击大小，给后续链轮齿形优化、链条张紧机构设计提供直观的参考依据。很多新手做链条建模时容易忽略滚子与链轮齿槽的接触弧度，要么把齿槽做的过窄导致滚子卡滞，要么齿槽过宽出现啮合错位，这套模型里的齿形轮廓完全参照滚子链链轮的基准齿形绘制，齿沟圆弧半径、齿顶圆弧半径都经过啮合校验，转动过程中滚子能顺畅沿齿沟滑入啮合位置，不会出现硬接触干涉。从结构特性来看，链条的外链板与内链板采用等强度设计，板厚、倒角尺寸都匹配常规量产链条的参数，销轴与链板的过盈配合位置做了结构简化但保留了装配定位特征，方便后续做有限元分析时直接施加约束，模拟大扭矩踩踏下链板的应力分布、销轴的剪切受力情况。链轮的辐板开孔、轮毂凸台结构也做了还原，既可以用于整车装配时的外观展示，也能直接提取结构参数做轻量化优化，比如调整辐板开孔大小、轮毂厚度来降低链轮整体重量，同时保证足够的传动强度。

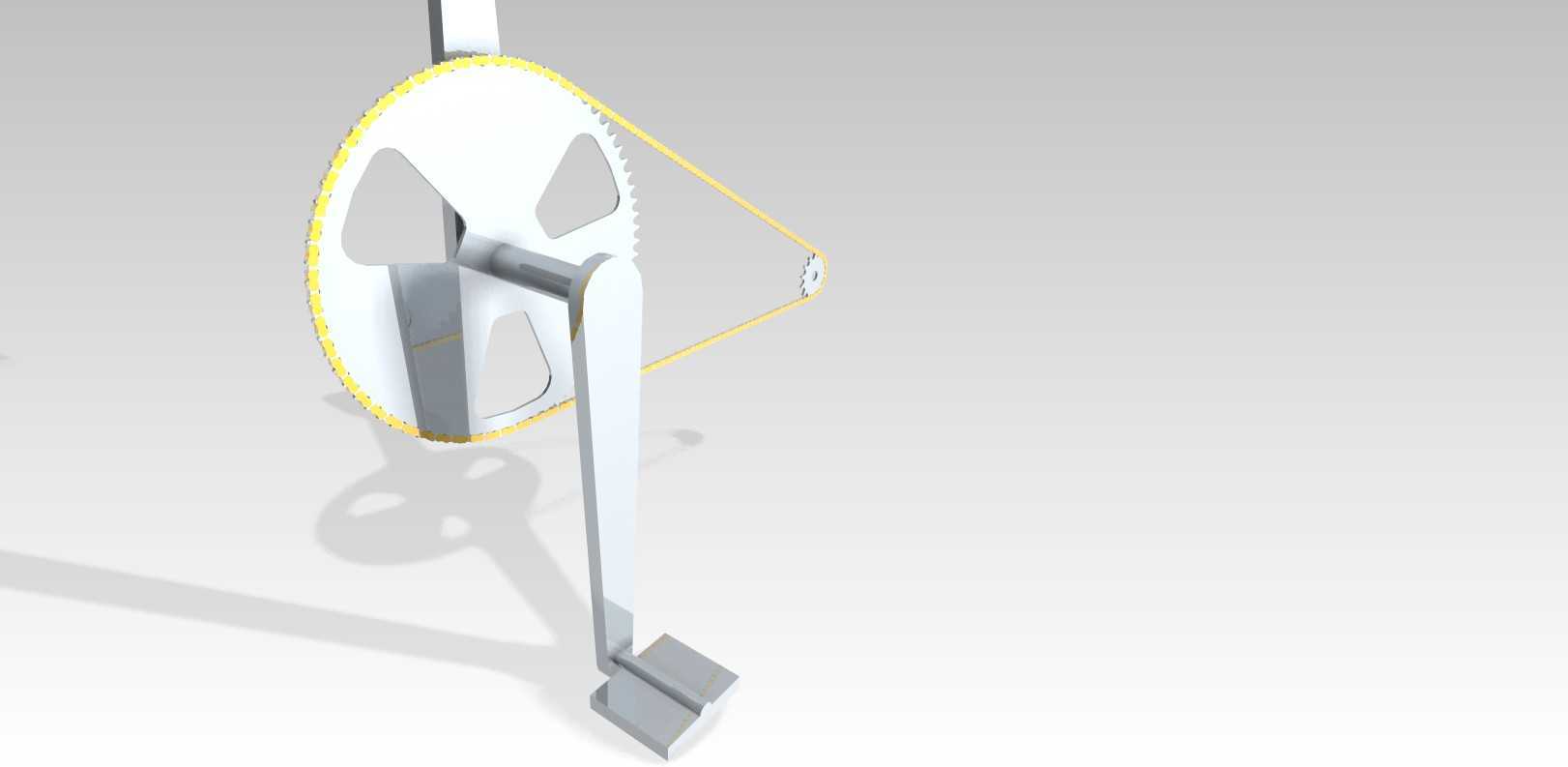

　　实际应用中，这套结构不仅能用于自行车整车的传动系统装配演示，还可以作为链传动教学的演示案例，直观展示滚子链的啮合原理、传动比计算对应的结构关系，相比平面示意图更能让学习者理解链传动的多边形效应产生原因——也就是链条绕在链轮上形成多边形啮合，导致瞬时传动比出现波动的结构本质。建模时没有做过度的细节冗余，比如链板表面的冲压纹理、销轴的端部铆接结构都做了合理简化，既保证结构特征完整，又不会占用过多的模型资源，导入各类三维软件时都能顺畅打开，不会出现特征丢失、破面的问题。

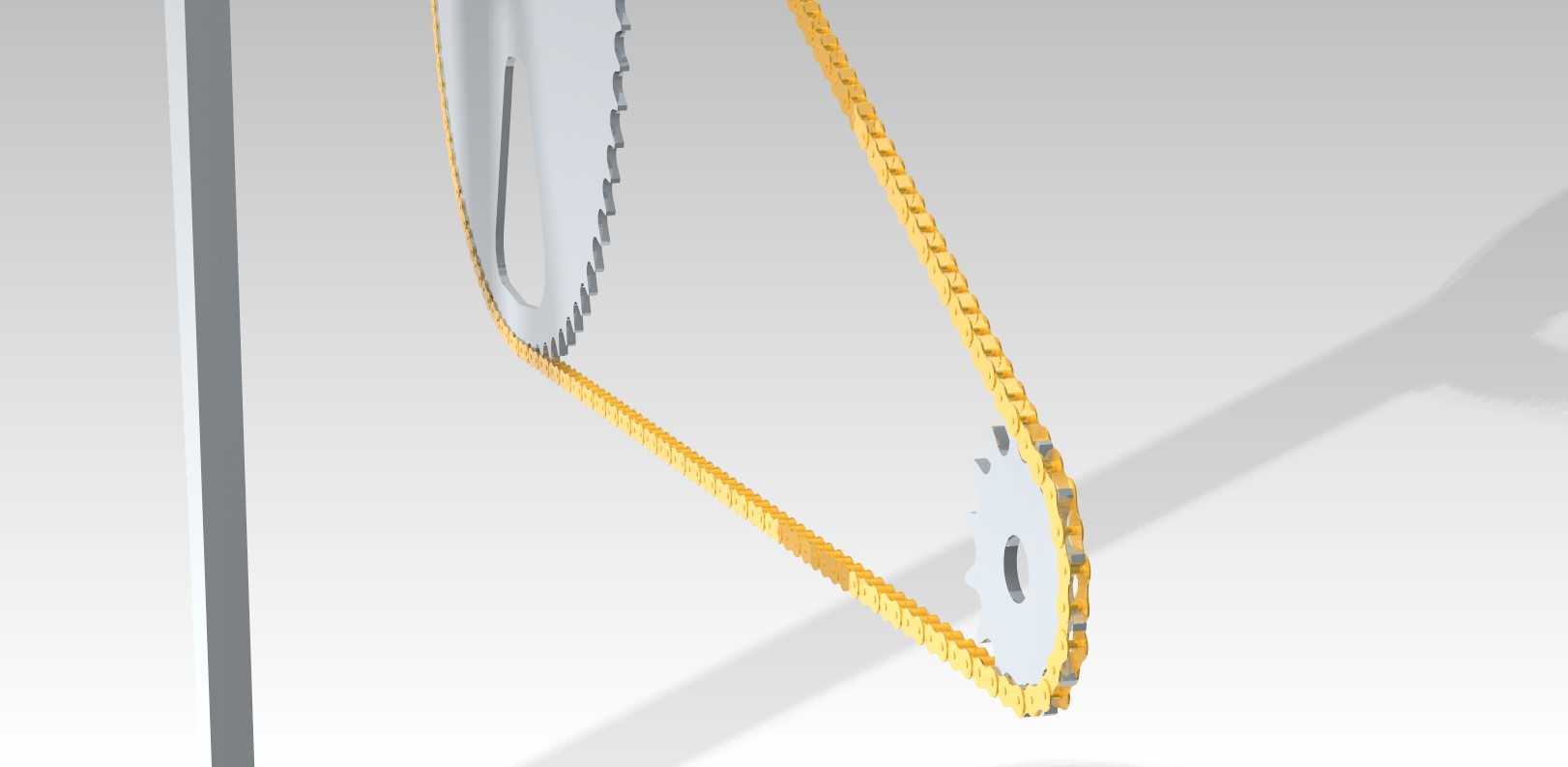

　　安装边界上，链轮的轴向定位台阶尺寸、锁紧螺纹的规格都做了预留，装配时可以直接匹配中轴的锁紧螺母、定位垫片，不需要额外修改尺寸；链条的接头位置做了可拆分的结构预留，仿真装配时可以模拟截链、接链的操作过程，还原实际维修、装车时的链条安装步骤。从功能特性来说，这套模型还原的链传动结构具备挠性传动的典型特征，能在中心距较大的两轴之间传递动力，相比齿轮传动不需要严格的轴间距公差，吸收冲击的能力更强，这也是自行车采用链传动作为核心动力传递结构的核心原因——骑行过程中路面颠簸带来的轴系微小位移不会影响动力传递的稳定性。建模过程中特意校验了链条的张紧量，自然下垂度符合实际装车的张紧要求，不会出现过紧导致传动阻力过大、过松导致容易脱落的问题，做运动仿真时能真实反映不同张紧度下的传动噪音、磨损速率差异，给张紧机构的参数设定提供参考。
