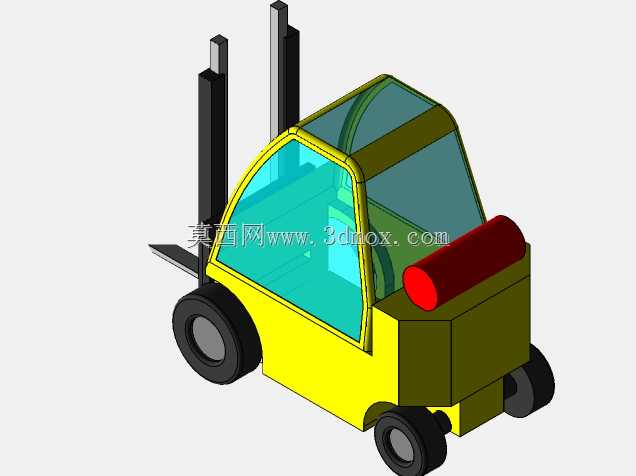

座驾式平衡重电动叉车三维结构设计

这款座驾式平衡重叉车的三维结构设计，核心围绕厂内仓储、生产车间的短距离物料搬运与堆垛作业场景展开，覆盖从原料入库、工序间物料转运到成品仓码垛的全流程作业需求，适配标准托盘货物的装卸、堆高、水平运输作业，可在通道宽度满足转弯半径要求的室内库房、平整厂区路面稳定作业。设计阶段优先考虑作业视野需求，驾驶室采用前倾式弧形透明护顶结构，前挡区域无多余结构遮挡，驾驶员坐于驾驶位即可清晰观察货叉叉取货物的对位状态，同时护顶架结构做了圆弧过渡处理，避免尖锐棱角带来的磕碰风险，后部配重区域与车身主体做一体化造型衔接，既保证满载堆垛时的整机纵向稳定性，也减少了车身外凸的零散结构，降低窄通道作业时的剐蹭概率。车身主体采用紧凑化布局设计，将驱动轮、转向轮的安装位置做了边界校核，前轮作为承载轮布置在门架后侧，可直接承接货叉传递的货物载荷，后轮转向的布置形式让整车转弯半径控制在较小范围，适配多数标准库房的主通道宽度要求，无需额外拓宽通道即可完成直角堆垛作业。门架部分采用两级伸缩结构设计，起升过程中内门架沿外门架导轨平稳滑动，货叉架带侧移预留安装位，可根据实际作业需求加装侧移器，无需整车移动即可微调货叉横向位置，提升对位精度，减少反复挪车的操作频次。动力单元采用后置布局，将配重与电池安装位整合设计，既平衡前部货物重量，也让整车重心始终处于稳定区域，后部的动力舱预留了检修开口，日常维护时可直接打开舱盖完成线路、液压元件的检查更换，无需拆解大面积车身覆盖件。车身覆盖件采用分块式设计，不同区域的覆盖件通过螺栓固定在车架上，发生局部磕碰损坏时可单独更换对应部件，降低后期维护成本，驾驶位的操作区域按照人机工程学布置，操纵杆、踏板的位置均参考常规作业姿态做了位置校核，减少长时间作业的操作疲劳。液压管路沿车架内侧布置，避开易剐蹭的外凸区域，管路走向预留了足够的弯曲半径，避免门架起升过程中管路被拉扯、挤压，所有运动部件的安装边界都做了干涉校核，保证转向、起升、倾斜动作全程无结构卡滞，轮胎采用实心橡胶轮结构，适配厂区硬化路面，无需担心爆胎风险，轮距参数经过稳定性验算，满载状态下门架起升至最大高度时，整机纵向、横向稳定性均满足厂内机动车辆的安全作业要求。
