平衡重式内燃叉车整机结构三维数模

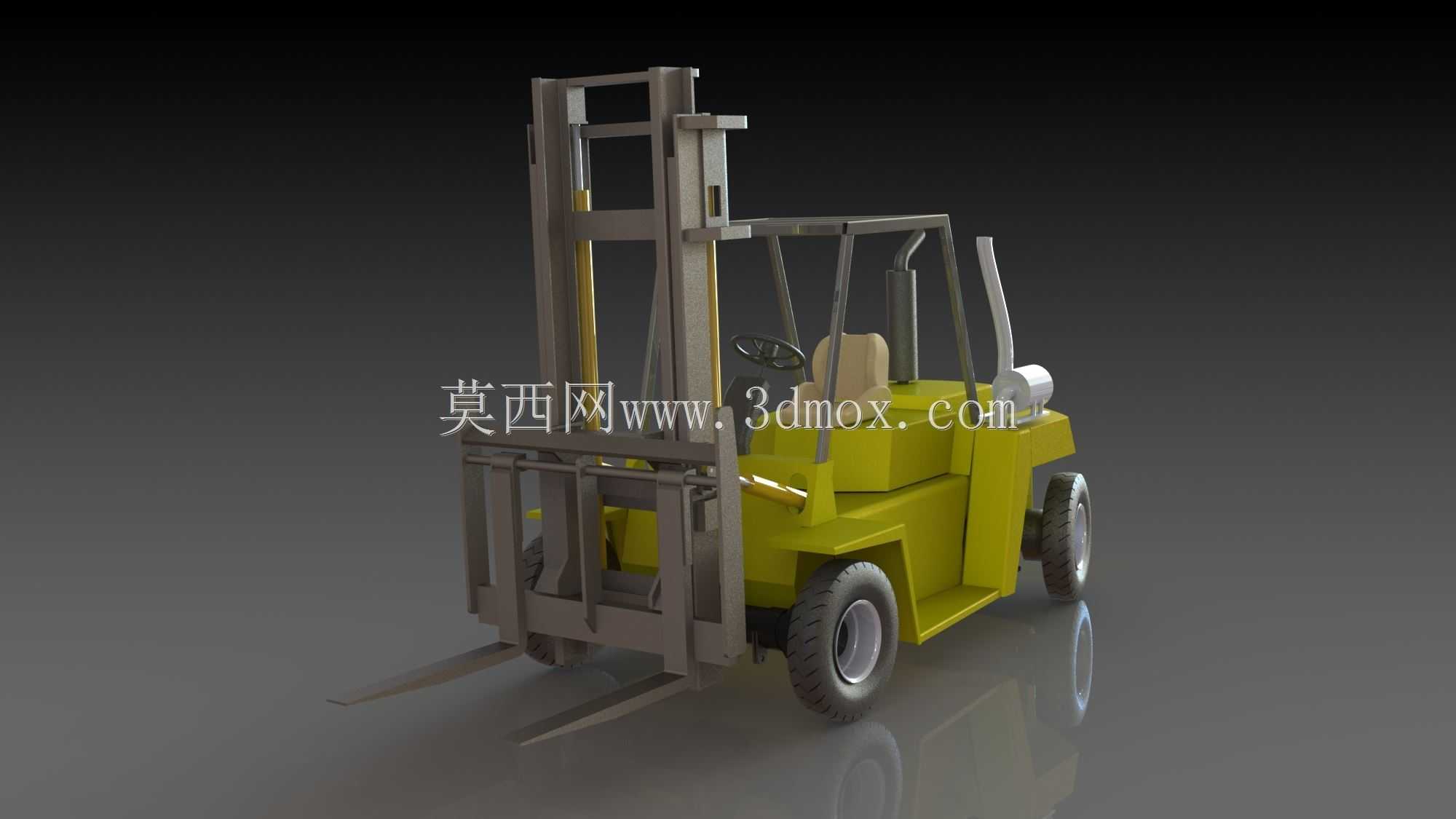

这款平衡重式叉车的三维数模完整还原了厂内常用内燃叉车的整机结构，覆盖了从门架起升系统、车身底盘到操作驾驶室的全部核心部件，可直接用于仓储物流规划、厂内运输方案仿真、叉车结构教学演示等场景。在实际工业场景中，这类叉车主要承担生产车间内原材料转运、仓储库区托盘货物堆垛、装卸货月台的货物上下车作业，是离散制造厂区、物流中转仓、港口堆场里应用最广泛的短距离搬运起重设备，额定起升高度通常覆盖3米到6米区间，可适配标准1200*1000规格的木质、塑料托盘，能完成2到3层标准货架的堆垛作业需求。从设计思路来看，该数模严格遵循平衡重叉车的布局逻辑，车身尾部设置的配重块与前部货叉载荷形成力矩平衡，无需额外支撑腿即可完成作业，适配的作业通道宽度通常在3.5米以上，相比前移式叉车对地面平整度的要求更低，可在硬化的水泥、沥青厂区路面直接行驶，爬坡能力可满足普通厂区坡道的通行需求。数模中清晰呈现了两级伸缩门架的结构，包含起升油缸、链条传动组件、货叉架、挡货架等核心部件，门架的前倾后仰角度符合实际作业需求，前倾时可方便货叉插入托盘间隙，后倾时可避免行驶过程中货物滑落。驾驶室部分还原了开放式护顶架结构、座椅、转向盘、操作手柄的布局，符合厂内机动车辆的安全防护要求，护顶架的高度预留了操作人员的头部安全空间，避免堆垛作业时高空坠物伤及操作人员。底盘部分还原了转向桥、驱动桥、充气轮胎、动力舱的布局，后轮转向的结构设计让叉车拥有更小的转弯半径，可在狭窄的车间通道内完成转向调头，车身宽度控制在1.2米左右，长度不含货叉约2.7米，可适配大部分厂区的通道、电梯、装卸平台的尺寸边界。数模中各部件的装配关系完全按照实车的连接逻辑搭建，门架与前桥的铰接点、油缸的安装支座、配重块与车架的连接位置都做了准确还原，可直接用于结构受力仿真、运动干涉检查，也可作为非标属具开发的基础母模，比如加装纸卷夹、砖块夹、倾翻叉等属具时，可直接在该数模上调整安装接口，验证属具与门架、车身的干涉情况，减少实物改型的试错成本。
