正交造型卡通小黄鸭玩具结构

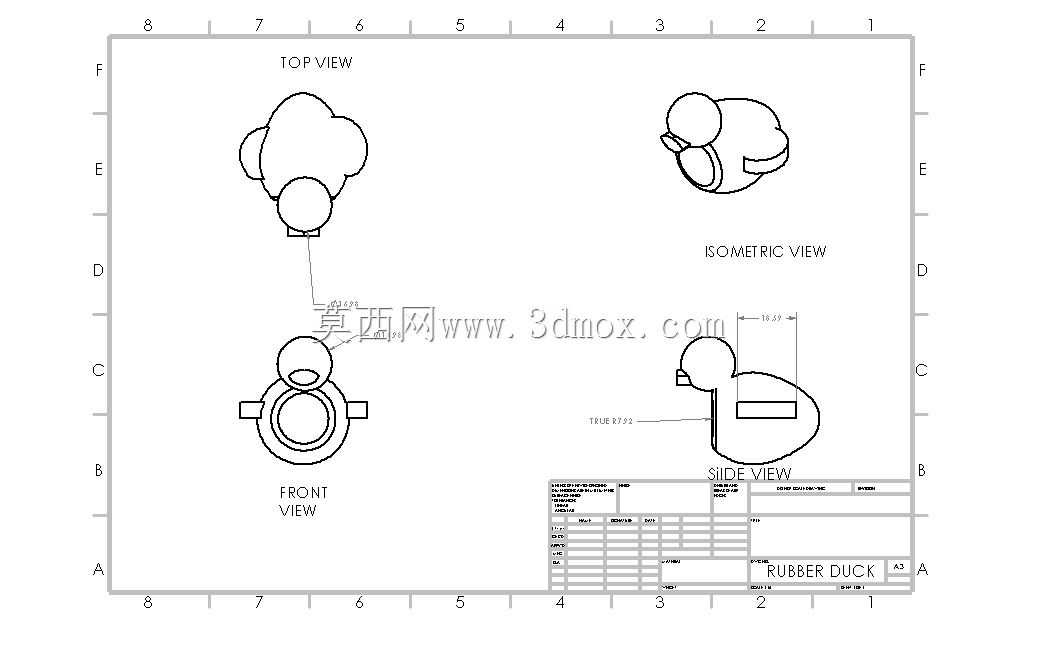

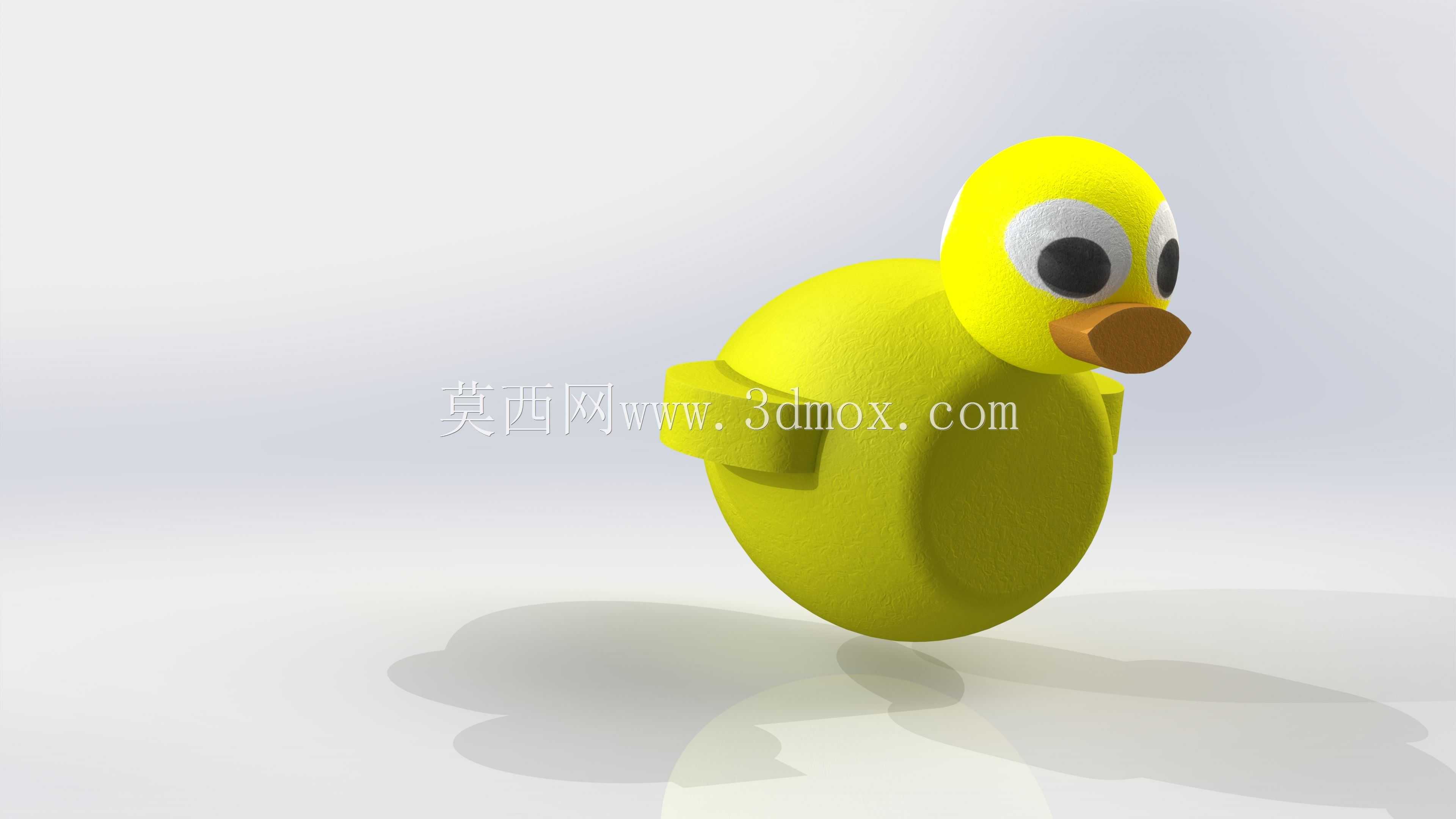

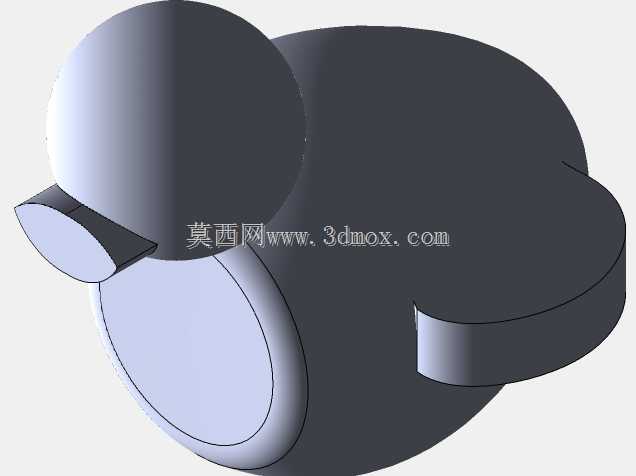

这款正交造型的小黄鸭结构，最初是面向儿童洗浴玩具场景做的正向建模，在做结构拆解的时候优先考虑了软胶注塑的脱模可行性，整体采用无尖锐棱角的圆润曲面过渡，避免儿童使用过程中出现磕碰划伤的风险。从实际应用场景来看，这类结构除了作为洗浴戏水玩具使用，也可衍生作为桌面装饰摆件、文创周边衍生品的基础结构，部分幼教场景的触感教具也会采用同类型圆润造型做放大处理。设计过程中采用正交视图对齐的建模逻辑，所有曲面的曲率过渡都做了连续校验，鸭身主体采用椭球形回转基础做曲面裁切，翅膀部分做了与主体曲面的顺滑衔接，没有出现曲面褶皱或者曲率突变的区域，能保证后续软胶注塑的时候不会出现应力集中导致的开裂问题。外形尺寸方面，整体控制在掌心可握持的尺寸区间，鸭身最大直径处预留了足够的壁厚空间，常规做3mm壁厚的软胶件时，内部不会出现缩痕，底部做了微凸的配重安装位，可嵌入小重量的金属配重块，保证放置在水面时能够保持直立漂浮状态，不会出现侧翻进水的问题。鸭嘴部分采用独立的曲面拆分设计，与鸭头主体的衔接处做了0.1mm的装配止口，后续做双色注塑或者组装粘接的时候能够精准定位，不会出现错位溢胶的情况。眼部的造型做了内凹的曲面结构，后续印刷眼白瞳孔图案的时候有定位基准，不会出现印刷偏移的问题。从安装边界来看，整体结构没有外凸的细小零部件，所有边角都做了R2以上的圆角处理，符合玩具安全标准的间隙要求，不会出现夹伤儿童手指的风险。建模过程中所有正交视图的投影轮廓都做了对齐校验，正视图、侧视图、俯视图的轮廓线完全匹配正交投影逻辑，后续如果要做工程图导出或者模具拆分，不需要再额外调整视图对齐关系，能够直接对接模具设计的流程。鸭身内部做了空心的腔体结构，腔体壁厚均匀，注塑的时候能够保证胶料流动顺畅，不会出现缺胶或者壁厚不均导致的变形问题，尾部的曲面过渡做了轻微的拔模斜度，开模的时候能够顺利脱模，不需要额外做滑块结构，能有效降低模具的加工成本。
