仿生鱼形流线型曲面结构三维数模

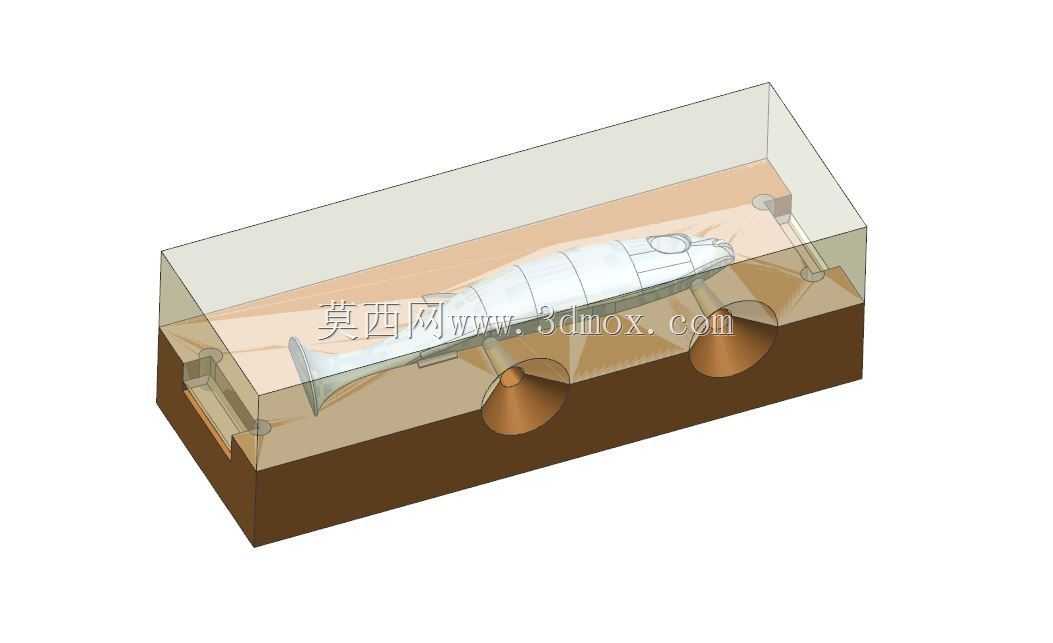

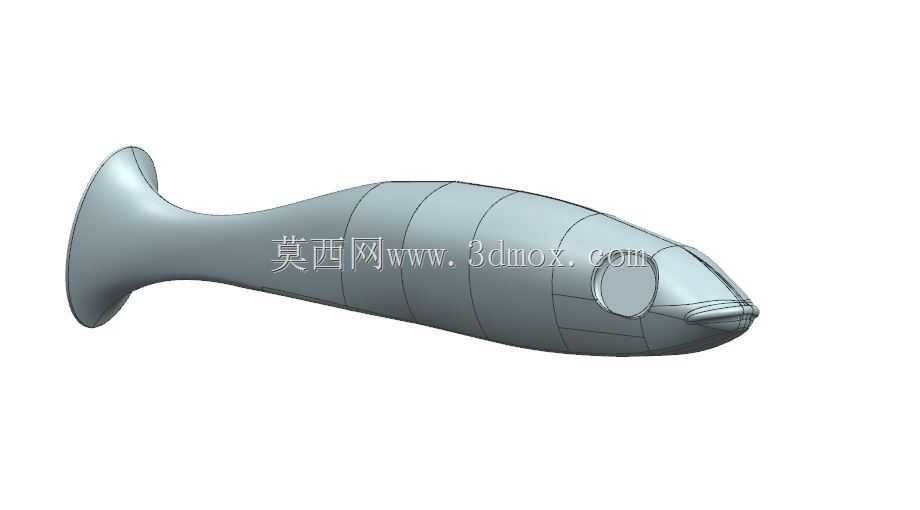

这款仿生鱼形曲面结构，最初的设计出发点是面向水下探测仿生载体、流体力学教学演示教具以及文创潮玩手办的结构开发需求，在做曲面构线阶段就优先考虑了不同应用场景下的适配边界。从实际落地的场景来看，若用于水下小型探测设备的载体外壳，整体流线型的曲面曲率完全按照低水阻的要求做过渡，鱼头位置预留的圆形安装位可以直接嵌入视觉传感器、照明模组，曲面的分块线同时兼顾了壳体拆件加工的工艺可行性，不管是采用3D打印做原型验证，还是开模做注塑量产，分模线都可以顺着曲面的自然棱线布置，不会出现倒扣结构导致的脱模困难，也能最大程度减少后期表面处理的工作量。做外形构面的时候没有采用简单的放样指令一次性生成整体曲面，而是沿着鱼身的轴向拆分了多段截面控制线，每一段截面的椭圆度都参考了真实鱼类游动时的水阻分布数据调整，靠近尾部的截面逐渐收窄，尾鳍的曲面做了对称的薄型过渡，既保证了结构的整体刚度，也能在流体测试中减少紊流的产生。从安装边界来看，整个壳体的内部空腔是连续贯通的，没有突兀的结构凸起，可以根据不同的使用需求内置控制电路板、电池模组或者配重块，鱼头位置的圆形安装位做了台阶面设计，安装配套的透明视窗时可以直接打胶固定，不需要额外设计压合结构，鱼身侧面的分块棱线同时可以作为密封槽的加工基准，做防水结构的时候可以沿着棱线布置密封圈，满足水下使用的IP防护要求。如果是作为流体教学的演示模型，这个曲面结构可以直接导入仿真软件做流场分析，不同曲率段的曲面过渡没有尖角，网格划分的时候不会出现畸变单元，能够准确模拟不同流速下的表面压力分布，帮助学习者理解流线型结构的减阻原理。要是用于文创类的摆件或者玩具结构，整体曲面的顺滑度足够满足表面喷涂、水转印等后期工艺的要求，尾部的结构强度也能满足日常把玩的受力需求，不会因为轻微的磕碰出现断裂。在建模阶段就同步考虑了不同加工工艺的公差预留，曲面之间的G2连续过渡保证了不管是铣削加工做金属手板，还是光敏树脂打印做外观样件，表面都不会出现明显的接痕，省去了大量后期打磨的工时。整个结构没有多余的装饰性特征，所有的曲面棱线都同时服务于功能实现与工艺落地，没有为了视觉效果增加不必要的复杂结构，不管是做结构验证还是二次开发都有足够的调整空间。
