JHEAD型3D打印挤出机非热端结构设计

桌面级FDM3D打印设备的送料挤出环节，非热端部件的结构合理性直接决定长时间打印的送料稳定性，这款JHEAD构型的挤出非热端结构，是针对桌面级设备常见的堵料、送料打滑、热量回窜问题做的针对性结构设计。实际打印作业中，非热端承担着将步进电机传递的进料推力稳定传导至喉管、隔绝加热块热量向上传导的核心作用，很多入门级设备打印时出现的耗材提前软化卡滞、送料轮啃料问题，本质都是非热端的散热结构、进料通道同轴度设计存在缺陷。

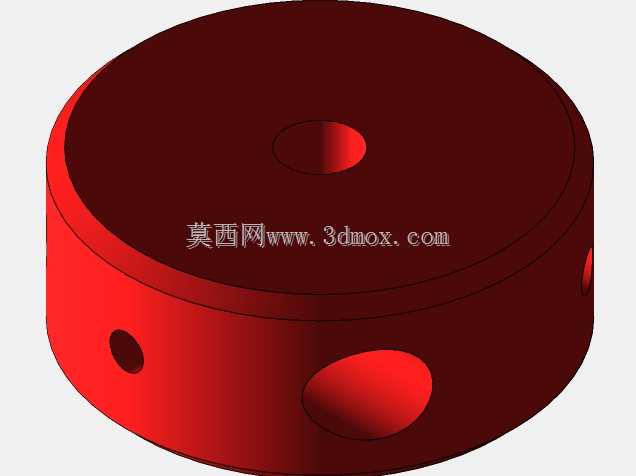

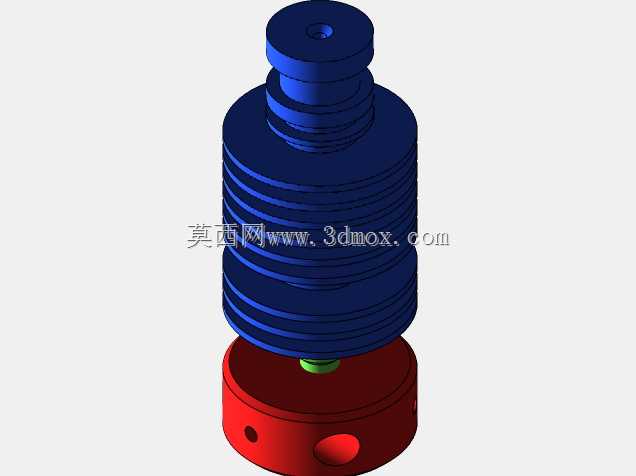

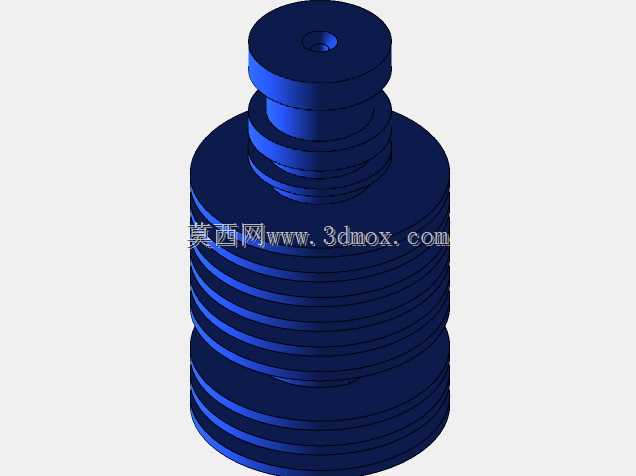

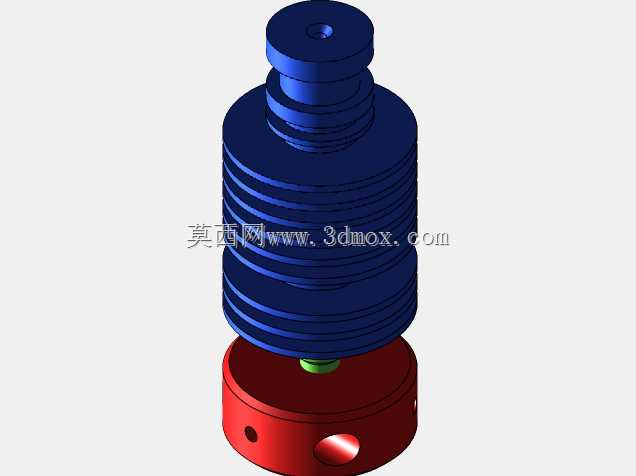

这款结构的设计思路优先保证进料路径的同轴精度，上部的进料接头采用标准的快插适配结构，可直接匹配通用的PTFE进料管，进料通道的内壁做了顺滑过渡处理，避免耗材行进过程中出现剐蹭卡滞，减少送料阻力。中部的散热段采用多圈环形散热鳍片结构，鳍片的间距、厚度经过匹配，既保证足够的散热面积，将加热块向上传递的热量通过自然对流散出，让喉管上部的温度始终保持在耗材玻璃化转变温度以下，避免耗材在非加热段软化膨胀造成堵料，同时也不会因为鳍片过密增加不必要的结构重量，减轻挤出头移动时的惯性负载。下部的连接基座采用定位止口设计，与热端加热块装配时可保证同轴度偏差控制在极小范围内，避免喉管偏斜造成的出料偏移、耗材摩擦阻力增大问题，基座上预留的固定孔位可兼容常见的E3D、MK8等多款挤出安装座，不需要额外做转接件就能完成换装。

从安装边界来看，整体结构的径向最大尺寸集中在中部散热鳍片段，安装时需要预留足够的周边间隙，保证鳍片周边的空气可以自然流通，不要将散热鳍片紧贴其他结构件遮挡风道，否则会大幅降低散热效率，造成热量回窜。上部的快插接头突出长度适配常规的管线弯曲半径，不会和打印机的X轴拖链、走线结构产生干涉，下部基座的安装孔位间距符合通用挤出头的安装标准，可直接替换同规格的老旧非热端部件，不需要重新调整打印头的安装高度与零点位置。实际使用中，这款结构适配PLA、ABS、PETG等多种常见的FDM打印耗材，针对不同耗材的进料特性，进料通道的内径做了通用化设计，既可以适配1.75mm规格的常规耗材，也不会因为通道间隙过大造成耗材弯折卡滞，散热鳍片的散热效率可满足最高260℃的打印温度需求，长时间连续打印也不会出现上部温度过高的问题，有效降低连续作业时的堵料概率。
