Arduino驱动3D打印国际象棋计时钟

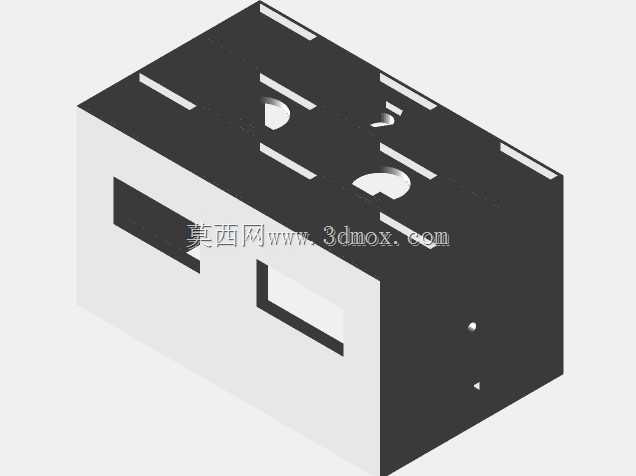

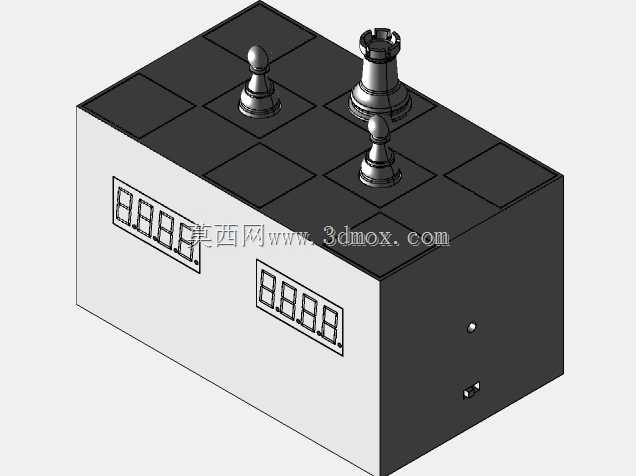

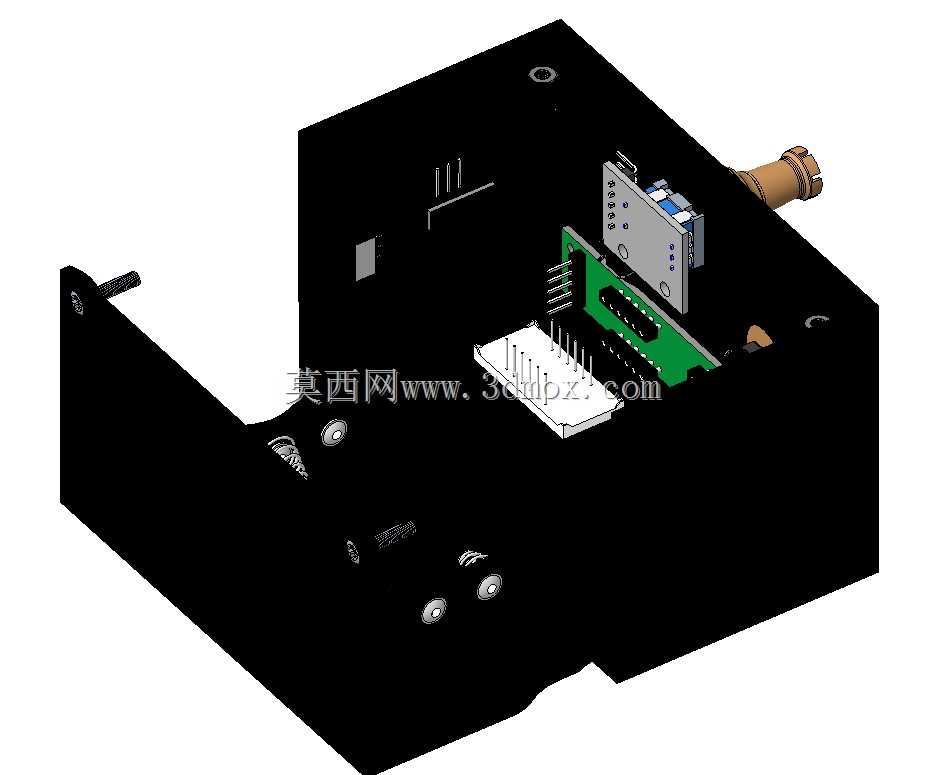

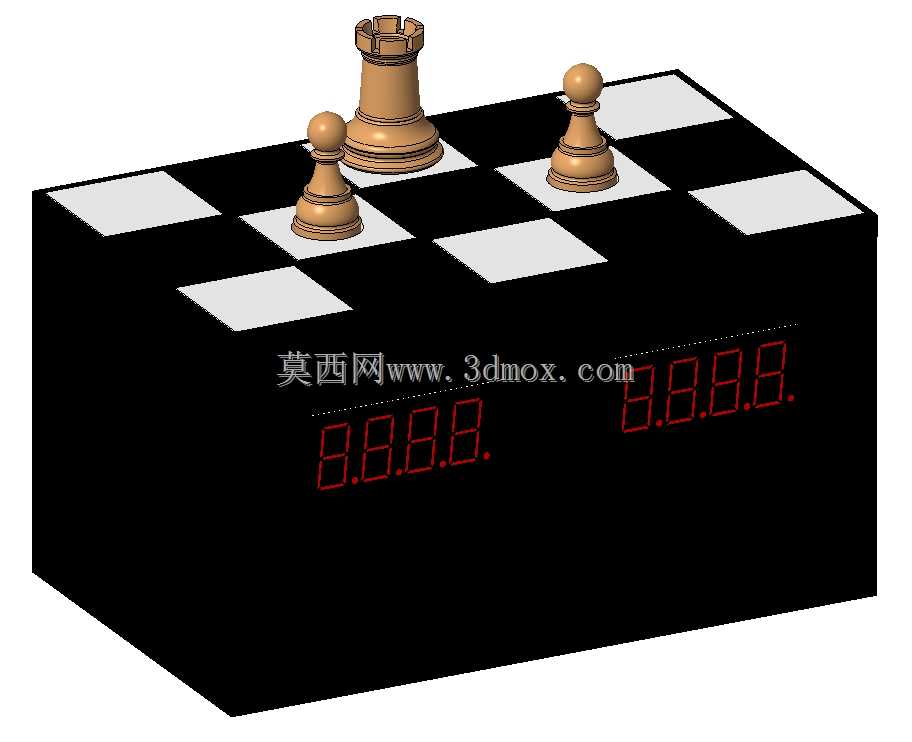

这款棋类计时装置的设计初衷，是适配桌面级国际象棋对弈场景的计时需求，区别于传统商用棋钟的厚重结构，整体采用可3D打印的分体式结构设计，主体外壳为方正盒体结构，上表面直接集成标准黑白格棋盘纹理，既可以作为独立计时设备放置在棋盘侧边，也可直接作为微型对弈台面承载小型棋子，适配日常休闲对弈、棋类入门教学等多种使用场景。装置核心控制单元采用Arduino Nano作为主控，电路布局全部内嵌在盒体内部的预留腔室中，外部仅露出两组红色数码显示管，分别对应对弈双方的计时区域，显示区域做了下沉式遮光处理，避免环境光线过强时出现数码管读数不清的问题，数码管的段码亮度经过调校，长时间注视也不会产生视觉疲劳。结构设计上充分考虑3D打印的工艺特性，所有外壳壁厚统一设置为1.8mm，既保证打印完成后的结构强度，又能最大限度减少打印耗材的使用，内部腔室预留了主控板、电池模块、按键组件的安装卡位，不需要额外做支撑结构就能完成打印，打印完成后仅需要简单的卡扣拼接就能完成整机装配，不需要额外的粘接工序。外形尺寸控制在120mm*80mm*50mm的范围内，整体重量控制在150g以内，放置在桌面不会占用过多操作空间，底部预留了四个硅胶防滑垫的安装槽位，对弈过程中按压操作按键时不会出现设备滑移的问题。装置的操作按键全部设置在盒体朝向对弈双方的侧边上，按键采用大尺寸圆弧面设计，按压行程设置为2mm，触发反馈清晰，对弈过程中不需要刻意低头寻找按键位置，仅凭触感就能完成计时切换操作。顶部的棋盘格纹理与盒体为一体化打印结构，格纹尺寸按照标准国际象棋棋盘的比例等比缩小，格面做了细微的磨砂纹理处理，放置棋子时不会出现打滑偏移的问题，同时可以避免光滑表面反光干扰对弈视线。电路部分的走线全部设计在内置的走线槽内，装配时不会出现线材挤压、干涉的问题，电池仓设置在盒体底部，采用通用Type-C充电接口，不需要额外配置专用充电设备，日常使用的手机充电线即可完成供电与充电操作。
