带缓冲结构的万向行走轮组件结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:300343
  • 带缓冲结构的万向行走轮组件结构设计
  • 带缓冲结构的万向行走轮组件结构设计

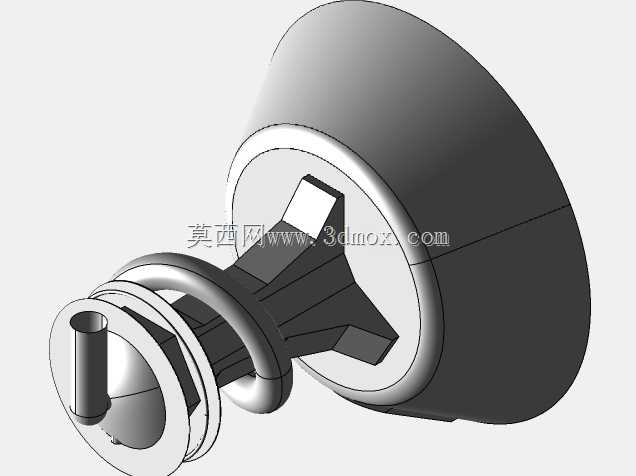

该行走轮组件主要应用于各类需要短距离移位的轻型工装台架、小型移动作业设备、物料周转推车等场景,作为设备底部的移动支撑部件,承担设备整体重量传导、行走转向、路面颠簸缓冲的核心作用,能适配车间环氧地坪、硬化水泥路面、普通地砖等多种常见工业作业地面,避免硬质轮体直接接触地面造成的漆面刮伤、压痕损伤,同时降低推行过程中的震动传导,减少设备上搭载的精密工装、检测元件受震动影响出现的精度偏移问题。从结构设计逻辑来看,组件采用分体式装配思路,轮体接触地面的外圈选用软质包覆结构,内层为硬质支撑骨架,兼顾耐磨性能与结构强度,轮体中心预留轴承安装位,可配合标准深沟球轴承实现低阻力转动,减少推行过程中的摩擦阻力。转向连接部分采用带弹簧缓冲的铰接结构,当轮体经过路面凸起、接缝位置时,弹簧可产生轴向压缩形变,吸收瞬时冲击载荷,避免硬连接状态下冲击直接传递到设备主体,同时转向轴与安装座之间预留足够的转动间隙,可实现360度无死角转向,满足狭小空间内设备移位转向的操作需求。安装端采用带定位止口的法兰式连接结构,安装面设置多个均布的螺栓过孔,可直接通过标准螺栓与设备底部的安装梁固定,安装边界适配常规40系、50系工业铝型材横梁以及厚度3-6mm的钢板焊接机架,不需要额外加工复杂的适配安装座,降低现场装配的加工成本。轮体的轴向尺寸经过优化,在保证足够承载接触面积的前提下控制整体厚度,避免轮体突出设备底部轮廓过多,减少设备移位过程中轮体与周边障碍物发生剐蹭的概率,缓冲弹簧的预压量经过匹配计算,在额定承载状态下弹簧压缩量控制在总行程的三分之一左右,既保证空载状态下轮体不会出现松旷异响,也能在满载经过颠簸路面时预留足够的缓冲行程,避免弹簧出现压并失效的问题。转向部分的铰接位置设置有耐磨衬套,长期转动过程中可减少金属部件之间的直接磨损,延长组件整体使用寿命,日常维护仅需定期在铰接位置加注润滑脂即可,不需要复杂的拆解保养,适配工业场景下低维护成本的使用需求。
