菱形安装板带阻尼万向移动脚轮结构

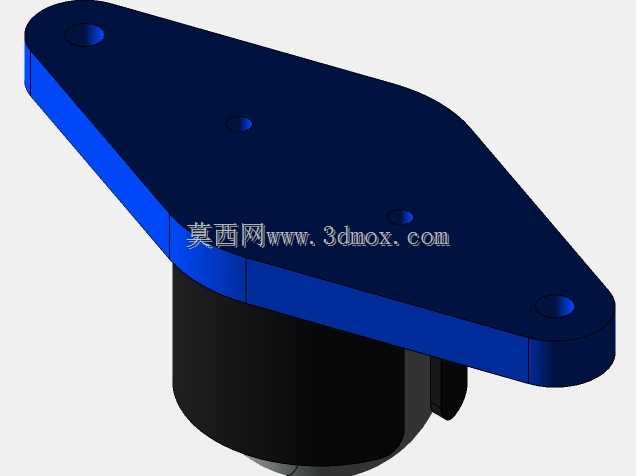

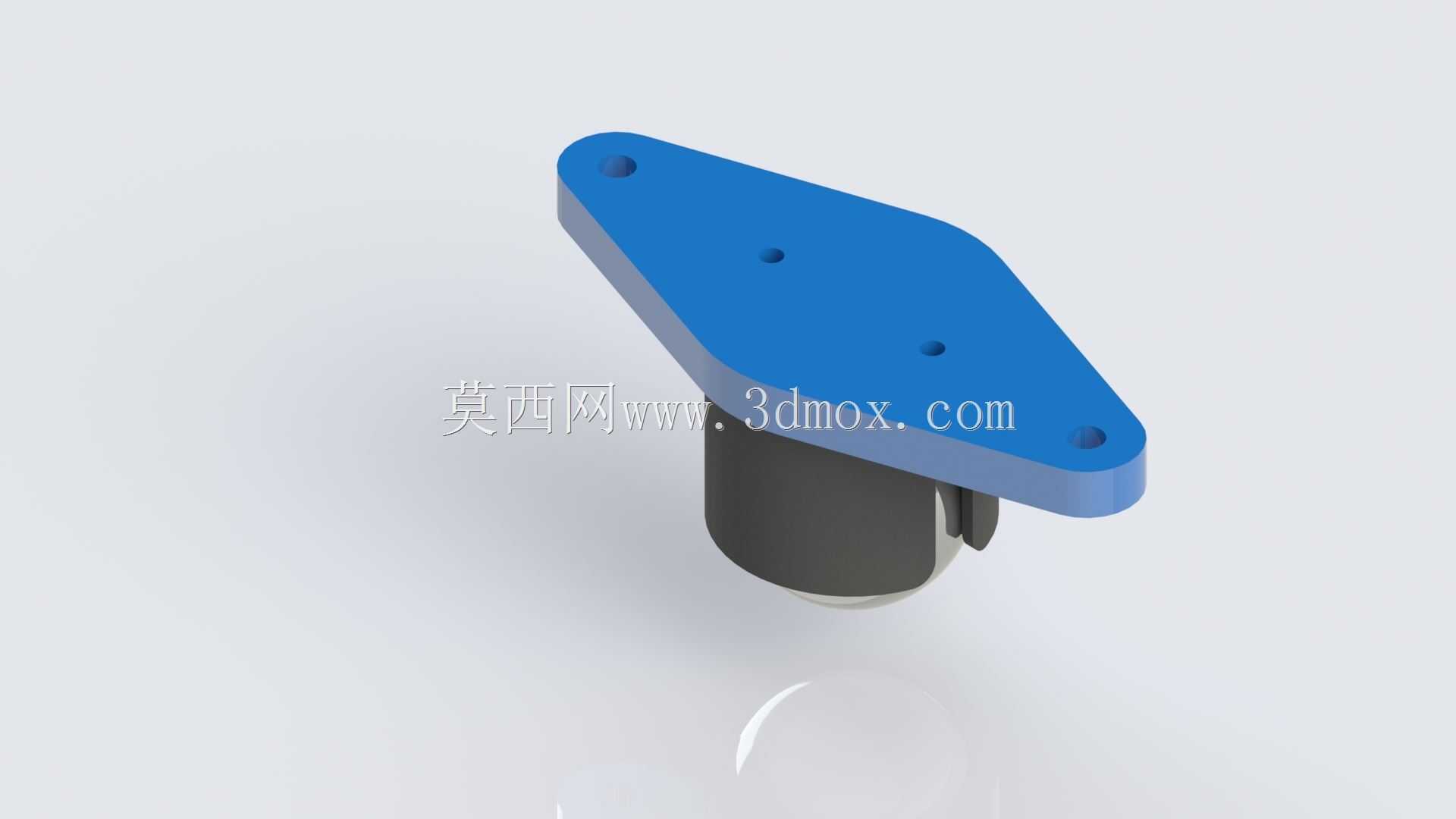

这款带菱形安装法兰的万向脚轮，常被应用在小型自动化设备机架、可移动工装台、轻型物料周转车以及实验室小型检测设备的底部支撑场景中，相比常规方形安装板的脚轮，菱形布局的安装孔位能在有限的安装面上分散承重应力，适配更多非规则安装面的固定需求。从结构设计来看，上部的蓝色安装法兰采用菱形切角造型，四个安装孔沿法兰长轴方向对称分布，孔位做了沉台设计，安装时螺栓头可以完全沉入法兰平面内，不会突出表面干涉设备底板的贴合，法兰边缘做了小圆弧倒角处理，既避免安装时锐边划伤操作人员，也能减少应力集中带来的法兰断裂风险。法兰下部连接的回转支撑结构内置阻尼结构，滚动过程中不会出现随意偏摆的问题，推动设备行进时方向控制更稳定，不会出现普通万向轮常见的蛇形偏移情况。滚轮部分采用高耐磨的复合材质，外层接触地面的部分做了微弧面处理，接触地面的压强分布更均匀，在环氧地坪、瓷砖地面、硬质PVC地面滚动时都不会留下压痕，同时滚动阻力较小，单人即可轻松推动满载的小型设备。安装边界方面，法兰的长轴尺寸适配常规40系列铝型材的跨距安装，不需要额外增加转接板就可以直接固定在型材框架的底部，整体安装高度控制在较低范围，能降低设备整体重心，提升移动过程中的抗倾覆能力，滚轮的回转半径经过优化，在设备底部预留较小的避让空间即可完成全角度转向，不会和设备底部的走线槽、支撑筋发生干涉。设计过程中针对安装孔的位置度做了公差约束，保证四个孔位和设备底板的预装孔可以精准对齐，不需要现场扩孔就能完成装配，滚轮和回转支架的连接部分做了防脱结构，长时间承重滚动也不会出现滚轮脱落的问题，阻尼结构的阻尼力经过匹配，既不会因为阻尼过大导致转向费力，也不会因为阻尼过小出现轮体随意晃动的情况，适配10-25kg区间的单轮承重需求，完全满足轻型工业设备、商用展示架、移动工作台的移动支撑需求。
