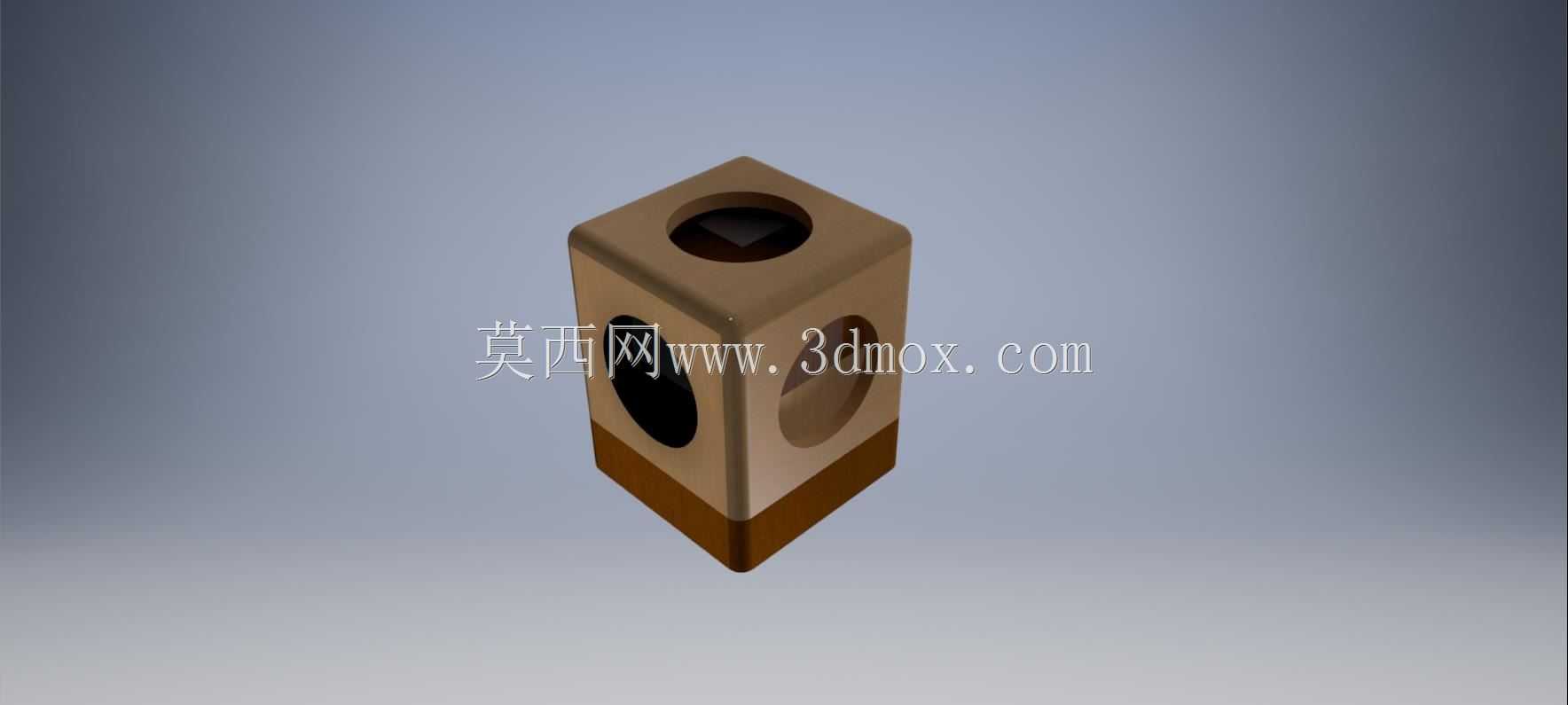

多面开孔组合式立方体拼接结构件

这类多面开孔的立方体组合构件，最初的设计思路来源于空间几何拼接验证场景，同时也可作为机械装配实训中的基础教具使用，帮助刚接触结构装配的从业者建立空间装配的逻辑认知。从结构特性来看，构件主体为正六面体基准外形，三个互相垂直的相邻面分别开设了不同截面形态的通孔，分别对应圆形、半圆槽形、沉孔形三种配合接口，不同接口的尺寸公差按照间隙配合的基准等级设计，能够与对应截面的拼接块实现无卡滞的滑配装配，当所有配套块体完全装入后，整体可回归完整的正立方体形态，无突出或凹陷的装配余量。在实际应用场景中，这类构件除了作为几何实训教具外，还可拓展用于模块化工装的定位基准块，依托正立方体的等高外形，可在工装平台上实现快速的方位找正，三个方向的开孔可用于穿装定位销或者连接螺杆，实现相邻工装模块的快速拼接，不需要额外加工定制连接接口。设计过程中优先保证了立方体相邻面的垂直度公差，所有面的平面度控制在普通工装的允许误差范围内，开孔的轴线分别与对应端面保持垂直，避免拼接块装入后出现歪斜，影响整体装配后的外形精度。外形尺寸上采用了等边长的正立方体设计，安装边界没有额外的突出结构，可直接放置在标准槽宽的工装平台上使用，也可多个同规格构件并排拼接组成更大的基准台面。构件的边角位置做了微小的倒角处理，既避免装配过程中锐边划伤操作人员，也能在拼接块导入时起到导向作用，降低装配对位的难度。不同开孔的深度设计经过反复验证，既保证拼接块装入后有足够的配合长度不会松脱，也不会出现孔道贯通干涉的问题，三个方向的孔道在立方体内部的交汇位置做了避让处理，不会因为不同方向的拼接块同时装入出现位置冲突。这类结构的设计逻辑也可迁移到小型模块化设备的基座设计中，通过标准化的接口设计，实现不同功能模块的快速组合拆装，降低非标设备的定制加工成本，缩短装配调试的周期。
