MIDIManMIDISport4x4USB音频接口结构

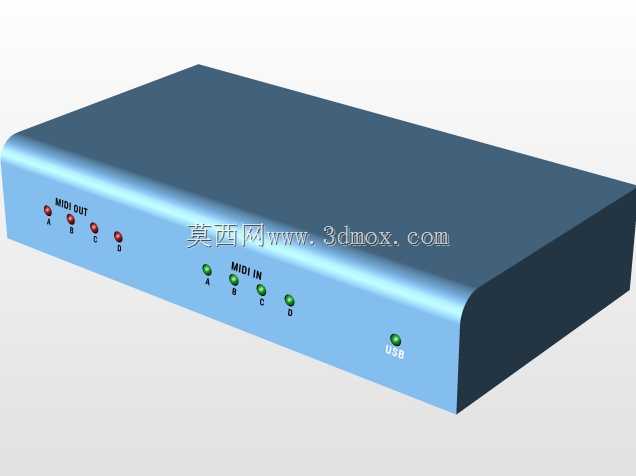

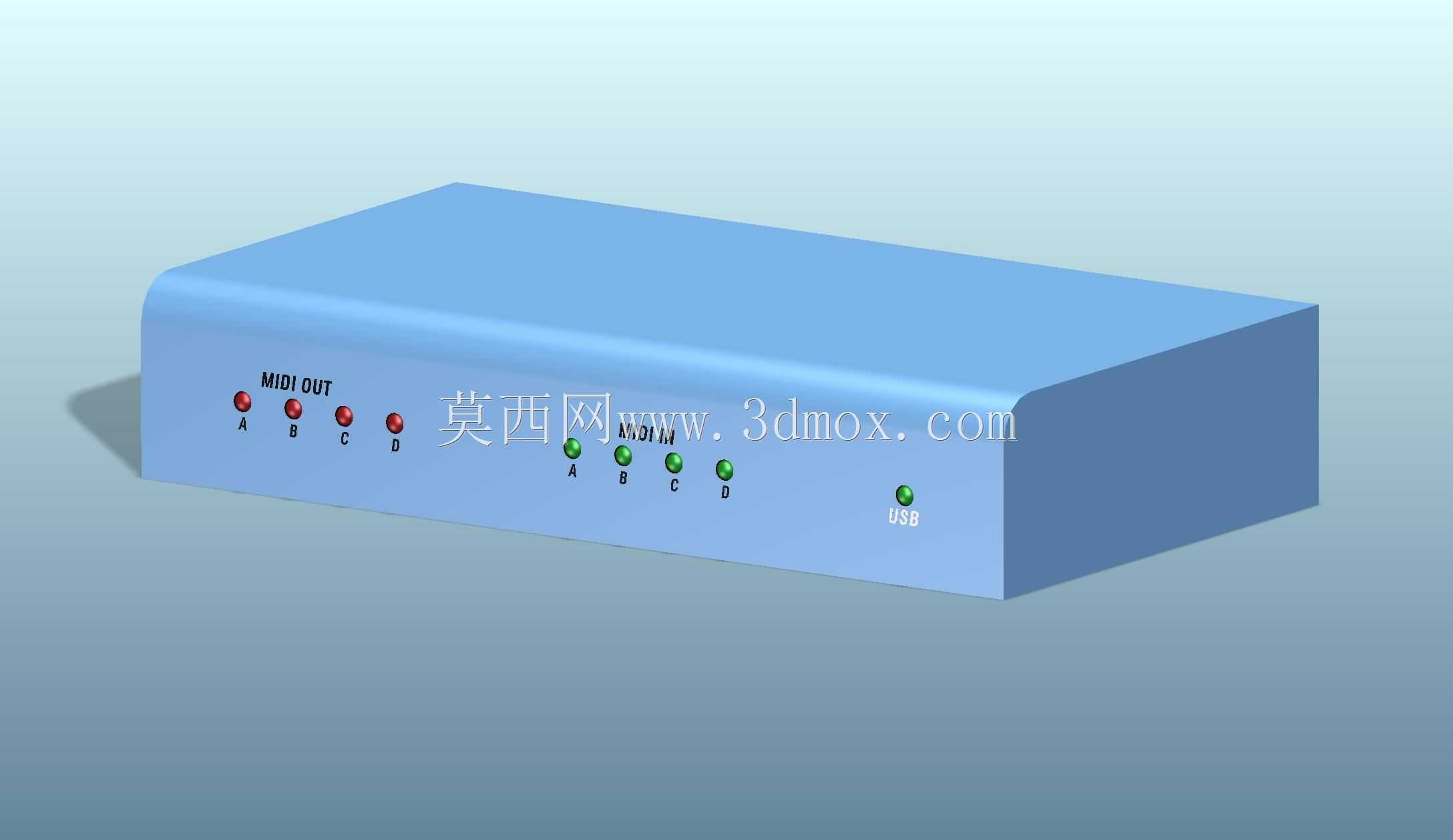

在专业音乐工作室的设备布局规划中，这类多通道MIDI接口是串联各类MIDI乐器、控制器与电脑主机的核心中转节点，建模时首先要匹配工作室桌面摆放的实际尺寸边界，整体采用长方体卧式造型，外壳做圆角过渡处理，避免尖锐棱角在设备密集排布的桌面场景中剐蹭线材或周边设备。设备正面布局严格遵循实际操作逻辑，左侧排布4路MIDI输出通道的状态指示灯，每路对应独立的A、B、C、D通道标识，红色灯珠对应输出信号触发状态，方便操作人员在调试时快速判断每一路的信号输出情况；右侧对应排布4路MIDI输入通道的绿色状态指示灯，最右侧单独设置USB连接状态指示灯，直观反馈设备与主机的连接状态，所有灯珠的开孔位置、间距都按照实际产品的面板布局做等比例还原，保证模型用于工作室布局效果图时的视觉真实性。设备的外壳采用薄壳结构设计，建模时预留了上下壳的装配止口位置，侧面与背面的接口开孔按照实际接口尺寸做了凹陷处理，虽然模型主要用于布局规划，但接口位置的准确还原能帮助布线设计时提前预判线材弯折半径，避免后期实际布置时出现线材长度不足、接口被遮挡的问题。这类设备通常放置在工作台面的侧方或机架层板上，建模时将底部做平整处理，保证放置时的贴合度，整体高度控制在桌面设备的常规堆叠范围内，不会遮挡后方显示器或其他机架设备的视线。从功能层面来说，这款4进4出的MIDI接口可以同时连接四台MIDI输入设备比如MIDI键盘、打击垫、控制器，以及四台MIDI输出设备比如硬件音源、合成器，通过单USB线与电脑连接，完成多路MIDI信号的双向传输，建模时还原的面板指示灯布局，能帮助工作室搭建者在前期规划时就明确设备操作面的朝向，预留足够的操作空间，方便日常工作中快速观察信号状态、排查连接故障。外壳的分模线位置也按照实际产品的结构做了还原，保证渲染出的效果图与真实产品外观一致，用于工作室方案展示时能提升方案的可信度，也能为后续定制设备安装支架、桌面理线架提供准确的外形尺寸参考。
