车用自动装置驱动微型直流电机结构

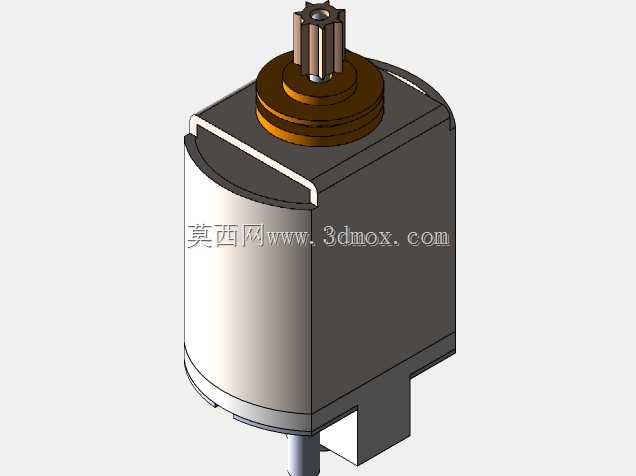

这类带输出花键轴的微型有刷直流电机，常配套在车载自动运维类小型执行机构中，作为核心动力输出单元使用，适配低电压供电场景，能在紧凑安装空间内提供稳定的扭矩输出，满足小负载往复回转或者连续回转的动作需求。从结构设计来看，机壳采用方形切边的柱体构型，相比纯圆柱机壳，在安装时能更好地贴合安装基座的定位面，减少周向转动的限位结构设计，侧面的弧形曲面则兼顾了内部定子绕组的圆形排布空间，最大化利用内部腔体放置磁钢与绕线转子，不会因为方形外壳浪费内部的有效容积。顶部的输出轴采用花键结构，相比普通光轴或者D型轴，花键配合能传递更大的扭矩，同时在装配配套的传动齿轮或者输出摇臂时，能保证周向定位无间隙，长期往复动作也不会出现轴孔配合松旷的问题，轴根部的多层环形凸台是油封与轴承的安装位，多层台阶结构可以分别适配轴承内圈定位、油封压装、端盖密封的不同尺寸需求，不需要额外增加轴套类零件就能完成轴向的零件限位，减少装配工序的零件数量。底部的引出端采用侧出接线结构，接线端从机壳侧下方引出，能避免轴向安装时接线与安装面干涉，适配贴板安装的布局需求，安装时不需要在安装基座上预留接线避让的深槽，降低基座的加工难度。在实际选型适配时，这类电机的安装边界需要注意机壳方形部分的对边尺寸，以及输出轴伸出端的长度，花键的模数与齿数需要和配套的传动件完全匹配，端盖部分的固定凸耳位置要和基座的安装孔位对齐，接线端的出线方向要提前预留走线空间，避免装配后导线被挤压破损。这类电机的应用场景除了车载自动装置的驱动，也可以适配小型自动化设备的轻负载执行端，比如小型自动锁付机构、镜头调焦驱动、小型风门控制等场景，设计时通过机壳的外形优化，兼顾了内部空间利用率与外部安装的便利性，花键输出轴的设计也提升了动力传递的可靠性，减少长期运行后的传动间隙问题，端盖与机壳的配合采用止口定位，能保证转子与定子的同轴度，降低运行时的振动与噪音，适合在对安装空间有严格限制、同时需要稳定动力输出的场景下使用。
