同轴反向旋转磁电机原理验证结构

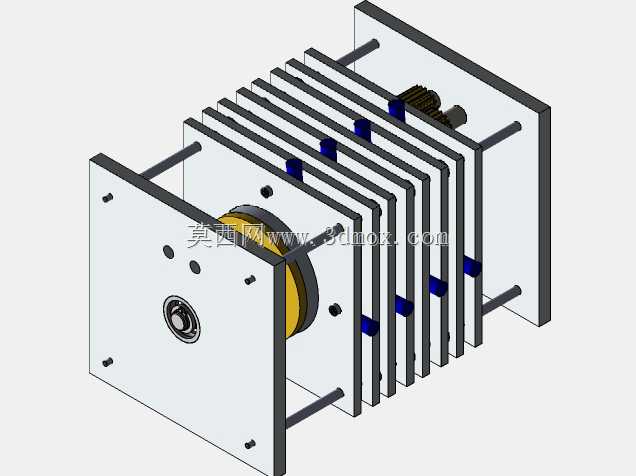

这款磁电机结构主要面向电磁传动原理验证、新型动力结构研发场景，可用于高校机电专业教学演示、小型特种动力装置的前期方案论证环节，帮助研发人员快速理清磁耦合传动下的动力传递逻辑，省去从零搭建原理样机的重复建模工作。从实际用途来看，该结构并非面向量产定型的成品电机，而是聚焦磁电机核心作用逻辑的具象化呈现，能够直观展示磁体间作用力驱动转轴转动的完整过程，同时针对同轴反向旋转的特殊动力输出需求给出了可参考的结构实现方案，可作为双反向输出动力装置的结构设计参考基底。在功能特性层面，该结构采用分层堆叠的装配形式，所有核心部件均做了独立拆分设计，研发人员可单独选中任意单个零件查看结构细节，无需在复杂装配体中反复隐藏、压缩零件，能快速理清各部件的配合关系，理解磁体排布、转轴定位、端板支撑之间的尺寸匹配逻辑，其中同轴反向输出的结构设计，解决了传统单轴电机需额外加装反向传动机构才能实现双轴反向转动的问题，可直接为需要对向旋转输出的小型设备提供动力结构思路。设计思路上，整个结构优先服务于原理展示与结构逻辑验证，没有加入量产电机所需的绕组封装、散热壳体、接线端子等外围部件，将核心的磁体安装位、转轴支撑结构、层叠定位组件完全裸露呈现，端板采用平直板材加工，通过长拉杆实现所有层板的拉紧固定，既降低了加工验证的难度，也能让观察者快速看懂整个磁路与传动的布局逻辑，磁体采用间隔嵌装在层板卡槽内的固定方式，可灵活调整磁体间距与排布角度，方便验证不同磁隙下的传动扭矩表现。从安装边界来看，整体结构为规整的长方体构型，两端端板预留了标准的轴承安装位与安装固定孔位，输入端与输出端的转轴同轴度通过层板上的定位孔与拉杆配合保证，安装时只需固定两端端板即可完成整体结构的定位，不需要额外设计复杂的支撑工装，整体轴向尺寸可通过调整拉杆长度、增减层板数量灵活适配不同的验证需求，径向尺寸完全由层板外形决定，没有外凸的不规则结构，可直接嵌入各类原理验证台架的安装空间内，适配常规教学实验台、小型动力测试架的安装尺寸要求。
