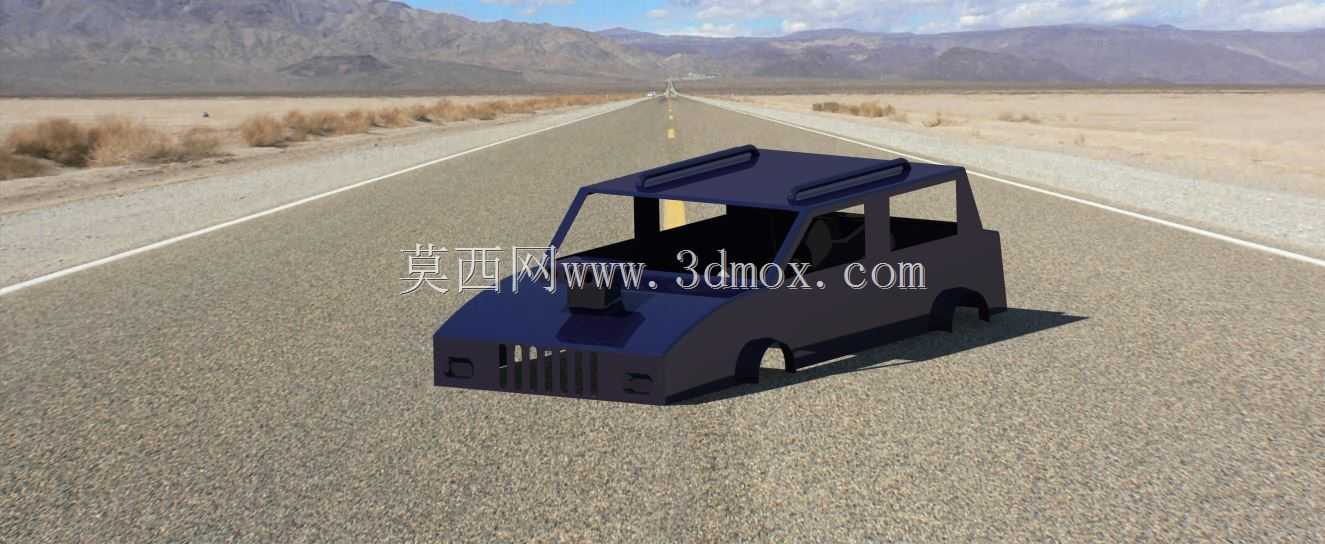

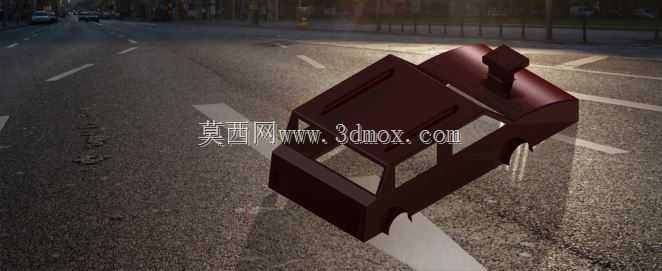

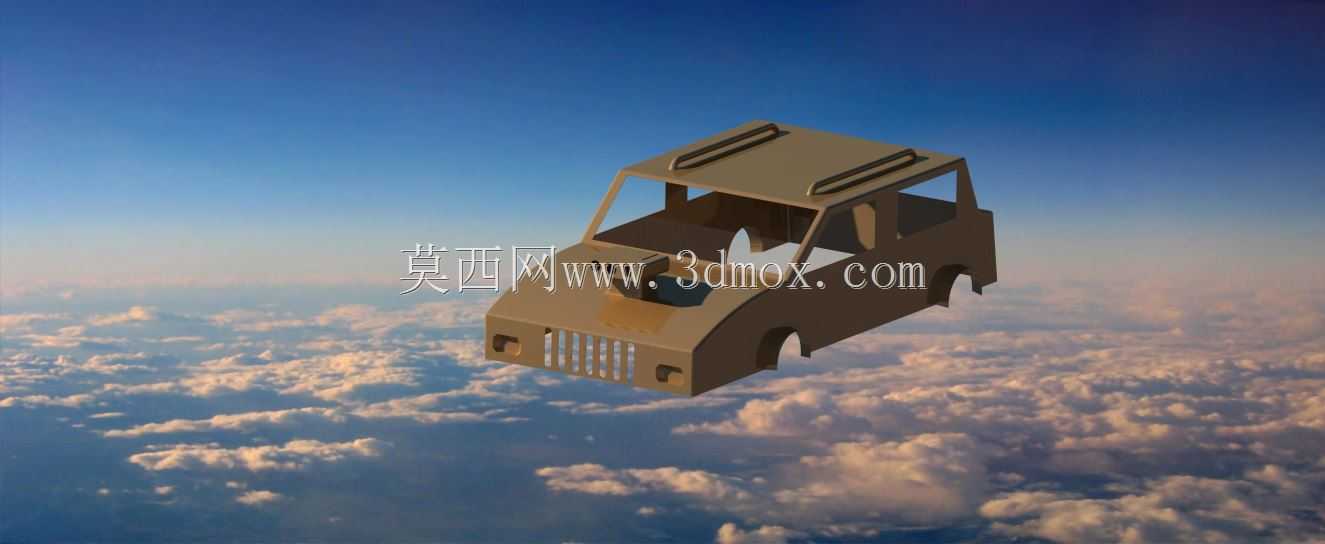

SUV非承载式车架结构三维设计

该SUV车架结构在设计阶段优先考虑越野场景下的抗扭刚性需求，整体采用框式主体架构，纵梁沿车身纵向贯通布置，横梁采用分段式焊接结构连接左右纵梁，在轮拱安装位、动力总成悬置点、悬架固定座位置均做了局部加厚与加强筋设计，避免复杂路况下车架出现应力集中导致的形变问题。从实际应用场景来看，这类车架主要适配硬派越野类SUV车型，可承载大排量动力总成、四驱传动系统与非铺装路面行驶带来的交变载荷，同时为车身覆盖件、内饰总成、油箱、备胎等附属部件提供统一的安装基准，所有安装孔位均按照整车总装的公差要求预留，匹配总装线上的自动化夹具定位需求。设计过程中采用自由式曲面构建方式处理车架上部的轮廓过渡，区别于传统商用车架的纯直角焊接结构，上部曲面与车身外覆盖件的安装面做了贴合处理，减少后续总装时的垫片调整量，同时兼顾车架上部的空气导流特性，降低高速行驶时底盘位置的乱流阻力。车架的安装边界充分考虑了整车的通过性参数，纵梁下部的离地间隙预留了悬架跳动行程与越野工况下的缓冲空间，前后端的拖车钩安装位直接与主纵梁焊接为一体，可承受大吨位拖拽载荷，侧围位置预留了侧踏板、行李架支撑腿的固定孔位，孔位内部预设了焊接螺母，避免后期改装时在车架上钻孔破坏结构强度。在功能特性层面，该车架的横梁布局避开了排气系统、传动轴的运动路径，四驱版本车型的分动箱安装位做了下沉式设计，保证传动轴的工作夹角处于合理区间，降低传动系统的运转磨损，车架后部的备胎安装位采用下沉式结构，平衡整车前后轴荷分配，同时为后防撞梁的安装预留了足够的溃缩空间，满足低速碰撞时的缓冲需求。设计阶段同步考虑了生产制造的工艺可行性，所有弯折位置的圆角半径均符合冲压工艺的最小折弯半径要求，焊接位置预留了焊枪操作空间，减少生产过程中的工艺补正量，降低批量生产的制造成本。
