三轮星形脚轮爬楼手推车结构设计

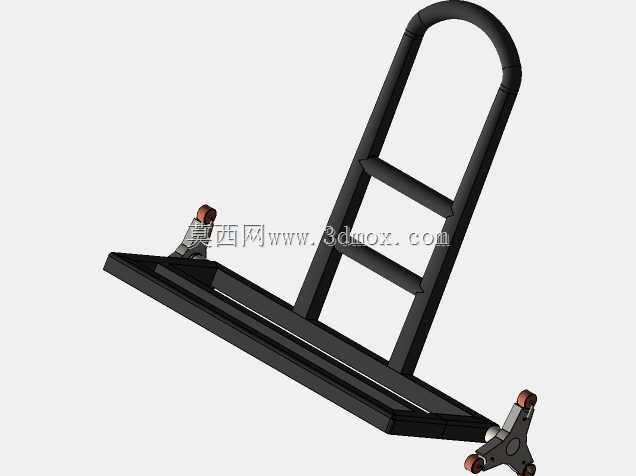

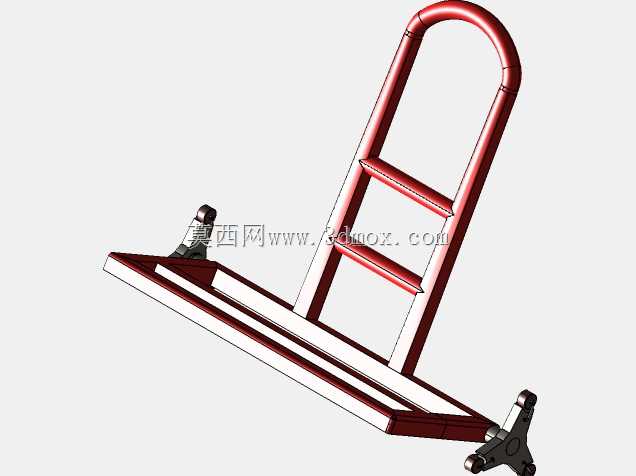

这款手推车的核心设计围绕非平整路面的物料转运需求展开，针对日常搬运场景中频繁遇到的台阶、楼梯、坑洼路面等普通两轮手推车无法顺畅通行的工况，采用混合式车轮结构搭配框架式承载主体，解决传统搬运设备在高差路面通行时卡滞、需要人力大幅抬升的痛点。从结构布局来看，承载主体采用矩形钢管焊接框架，底部框架为主要载货平面，框架边缘做圆角过渡处理，避免搬运过程中剐蹭货物或操作人员；后侧向上延伸的推握架采用弧形弯管设计，推握高度适配成年人站立操作的施力角度，扶手处的弧形弯折既可以避免尖锐管口的安全隐患，也能在推行、拉拽时提供更舒适的握持受力点，推握架中间设置两道横向加强筋，提升扶手部分的结构刚度，避免重载时扶手出现形变。行走机构采用两组三轮星形脚轮，分别安装在承载框架底部的前后两侧，每个星形支架上呈120度夹角分布三个带橡胶缓冲垫的小轮，当设备遇到台阶高差时，星形轮会绕中心轴自动转动，将下一个小轮搭接在更高一级的台阶面上，通过轮组的自转实现爬楼动作，不需要操作人员将整车抬升，仅需施加向前的推力或拉力即可完成楼梯通行，橡胶轮垫可以在接触台阶边缘时起到缓冲作用，降低金属轮架与硬质台阶碰撞产生的噪音，同时增大轮面与接触面的摩擦力，避免爬楼过程中出现打滑。在安装边界设计上，星形轮的中心轴高度经过匹配计算，保证轮组转动时最外侧轮缘不会与承载框架底部发生干涉，轮组支架与框架的连接采用螺栓紧固结构，方便后期轮组磨损后的更换维护；承载框架的平面尺寸适配日常搬运的纸箱、桶装物料、零散货品的常规尺寸，框架的镂空结构在保证结构强度的同时降低整车自重，空载时操作人员可以轻松挪动设备。实际应用场景覆盖居民楼无电梯场景的散货搬运、仓库内不同高差月台间的物料转运、装修施工时的建材短途运输、户外非硬化路面的工具物料转运等，相比普通手推车，该结构在高差路面通行时能降低操作人员60%以上的抬升施力，减少搬运过程中的腰部受力损伤风险。设计过程中对轮组的转动阻尼做了适配调整，保证平路推行时轮组不会随意晃动，保持直行稳定性，遇到台阶时又能顺畅转动完成爬升，推握架的倾斜角度经过多轮模拟调整，保证爬楼过程中操作人员的施力方向始终与轮组爬升方向匹配，不会出现施力角度不当导致的轮组卡滞问题。
