吉他打击控制器结构原型设计方案

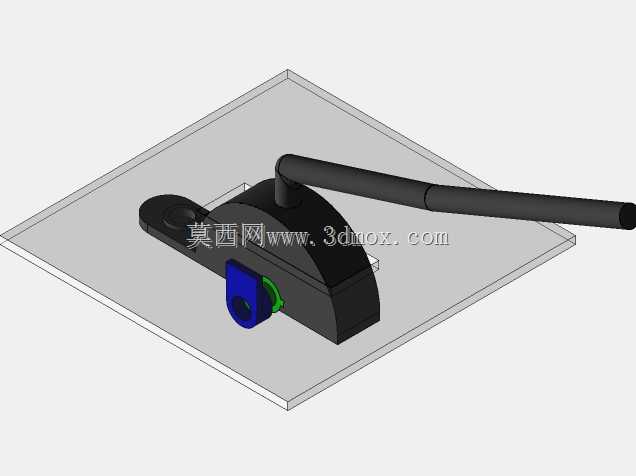

该结构原型面向电声乐器演奏的拓展操控场景设计，主要适配电吉他演奏过程中的打击音效触发需求，解决常规吉他演奏中无法快速同步触发打击类音色的痛点，让演奏者在持琴姿态下无需额外抬手操作独立打击垫即可完成音效触发，适配现场演出、工作室录音等多类使用场景。从功能实现逻辑来看，该部件通过杠杆式的摆臂结构传递按压力度，摆臂延伸方向贴合吉他琴身侧面的安装空间，演奏者可通过小臂或手掌侧部自然触碰摆臂完成触发动作，触发行程控制在3-5mm区间，既避免误触也能保证触发反馈的跟手性；摆臂与主体基座的铰接位置设置有复位结构，当前原型阶段预留了弹簧安装位，装配完成后可通过更换不同劲度系数的复位弹簧调整触发力度阈值，适配不同演奏者的操作习惯。设计过程中优先考虑了安装边界的适配性，主体基座的底面为平面结构，可通过双面胶或小型快装卡扣固定在吉他琴身的上半区域，整体突出琴身的高度不超过25mm，不会干扰演奏者常规的按弦、拨弦动作，摆臂的转动范围做了机械限位，最大下压角度不超过15度，避免过度摆动磕碰琴身或相邻的控制旋钮。主体结构分为基座、摆臂、铰接轴三个核心部分，基座内部预留了触发传感器的安装腔，可适配薄膜压力传感器或微动开关两类常用触发元件，走线槽从基座侧部延伸至摆臂铰接处，可将传感器线材沿吉他琴身边缘引导至效果器接口，不会出现线材外露干扰演奏的问题。铰接位置的衬套采用低摩擦材质设计，长期往复摆动下不会出现卡滞或旷量过大的问题，摆臂的握持段做了圆弧过渡处理，接触皮肤时不会产生尖锐的剐蹭感。需要注意的是该结构为概念验证原型，并非可直接量产的成品部件，核心作用是验证安装位置、触发行程、操作手感的合理性，后续迭代可根据实际安装的吉他型号调整基座的贴合弧度，针对不同琴身的曲面做适配性修改，也可在摆臂末端增加可更换的接触套，调整接触触感的同时提升部件耐用性。
