红色重载模具弹簧三维结构设计

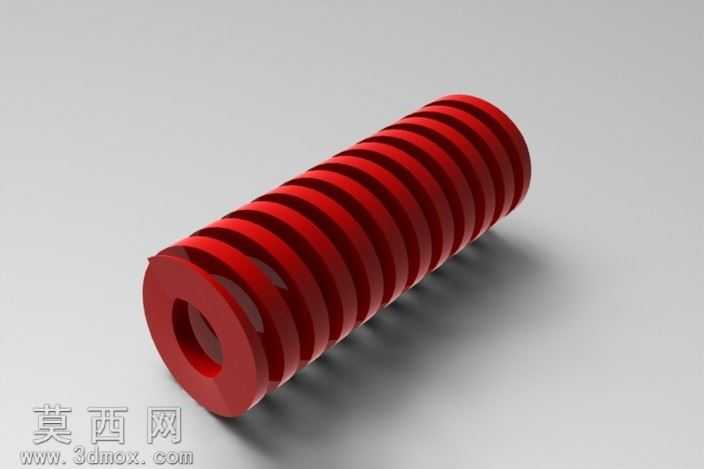

本模型为模具专用重载压缩弹簧，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循模具弹簧的行业设计规范，精准还原了弹簧的螺旋升角、有效圈数、支承圈结构以及中心通孔的尺寸参数。模型整体为等距圆柱螺旋结构，两端设置磨平支承圈，保证弹簧在受压工况下的端面贴合度与受力均匀性，中心开设的轴向通孔可适配模具内部的导柱安装需求，避免弹簧工作过程中出现侧向偏移失稳的问题。材质设定上选用模具弹簧常用的合金弹簧钢材质，渲染阶段赋予模型高饱和度的红色烤漆外观，还原行业内重载模具弹簧的标准色标特征，通过光影调整突出螺旋槽的结构层次感与金属表面的哑光质感，清晰展现每一圈簧丝的截面轮廓与螺旋走向。设计过程中重点考量弹簧的力学承载特性，对簧丝直径、中径、节距等核心参数进行合理匹配，保证弹簧在模具合模、开模的往复工况下具备足够的刚度与抗疲劳性能，同时兼顾模型的装配适配性，所有结构尺寸均符合模具标准件的通用安装规格，可直接导入装配环境完成与模架、导柱等配套零件的虚拟装配。模型结构完整无冗余特征，曲面过渡顺滑无破面，螺旋曲面与两端支承面的衔接处做了平滑过渡处理，避免应力集中的结构缺陷，既可以用于模具设计方案的结构展示、运动仿真演示，也可作为机械设计教学中弹簧类零件建模的参考案例，帮助学习者掌握螺旋类标准件的建模逻辑与参数设置方法，理解模具弹簧在冲压、注塑类模具中的功能定位与选型逻辑。
