仿真玩具童车外壳结构三维设计

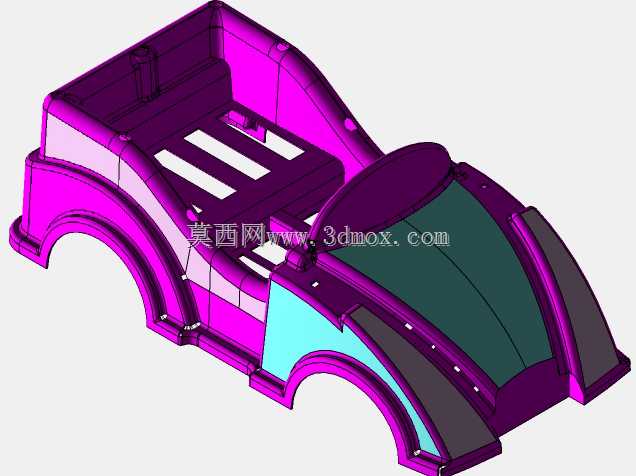

这款壳体是仿真款儿童电动四轮童车的外覆盖承载结构，日常应用场景覆盖室内亲子游乐、户外小区代步、商用儿童游乐场地租赁等多个领域，作为童车直接与使用者、外界环境接触的部件，既要承担内部电池、驱动电机、控制模块、座椅支架的安装承载功能，也要在儿童使用过程中起到碰撞缓冲、棱角防护的安全作用，同时兼顾外观辨识度与造型趣味性。从设计思路来看，整体采用一体化注塑成型的结构方案，壳体主体壁厚根据不同受力区域做差异化分布，轮拱位置、车头碰撞区壁厚做局部加厚处理，顶面的条状镂空结构一方面是为了降低壳体整体重量，减少注塑过程中的缩痕缺陷，另一方面也能为内部电控元件提供散热通道，同时兼顾造型的层次感。壳体的安装边界完全匹配常规12V双驱儿童电动车的底盘安装点位，轮拱位置的弧形轮廓适配直径220mm的童车专用发泡轮，预留的轮边间隙可以保证车轮转向时不与壳体发生剐蹭，车头区域的分色凹槽是为了后期装配不同颜色的装饰盖板，不需要额外做二次喷涂就能实现拼色外观效果，降低量产时的工艺成本。壳体侧面的凸起筋条沿着车身轮廓走向分布，既可以提升壳体整体的抗扭刚度，避免长期使用后出现壳体变形开裂的问题，也能在发生侧面剐蹭时作为第一道接触缓冲，减少壳体主体的磨损。座舱区域的下沉式轮廓是为了匹配儿童座椅的安装尺寸，边缘做了大圆角过渡处理，避免尖锐棱角带来的安全隐患，车头位置的弧形凸起区域是模拟真实汽车的引擎盖造型，内部预留了装饰灯组的安装卡槽，可以直接嵌入LED灯组实现灯光效果。整个壳体的分型面沿着车身侧围的最大轮廓线设置，注塑生产时可以顺利脱模，侧孔位置都做了脱模斜度处理，不需要复杂的抽芯结构就能完成量产，兼顾了造型效果与生产工艺的可行性，壳体底部的安装柱位置都做了加强筋环绕设计，螺丝锁附时不会出现柱位开裂的问题，各个安装点位的位置度公差控制在0.2mm以内，可以和通用童车底盘实现直接适配，不需要额外做二次修配。
