影视道具复刻杜库伯爵弯柄光剑结构设计

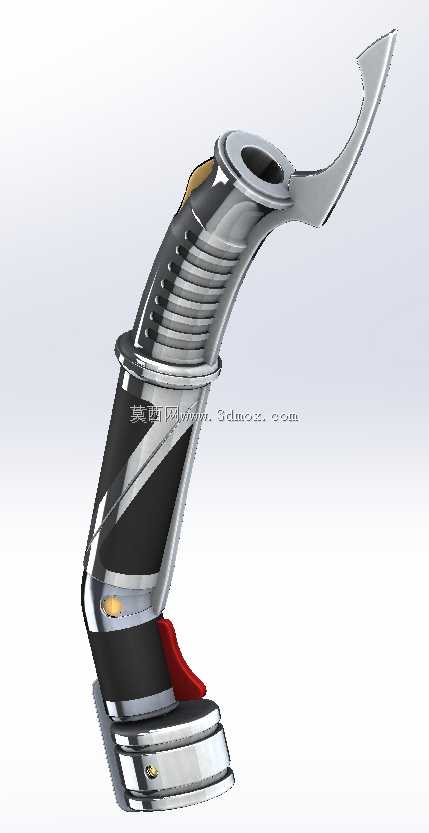

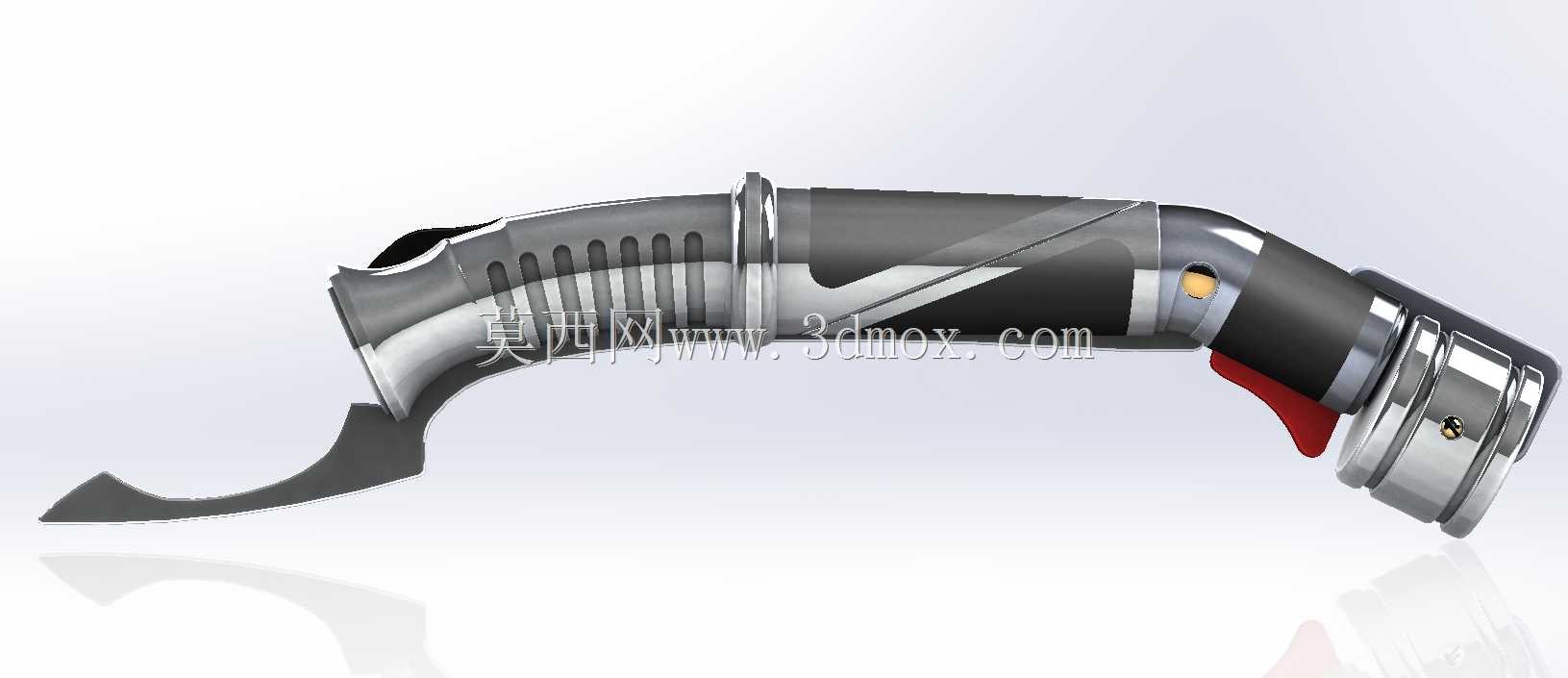

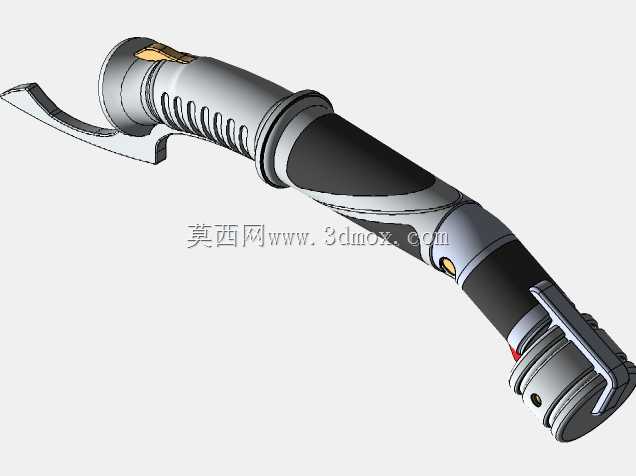

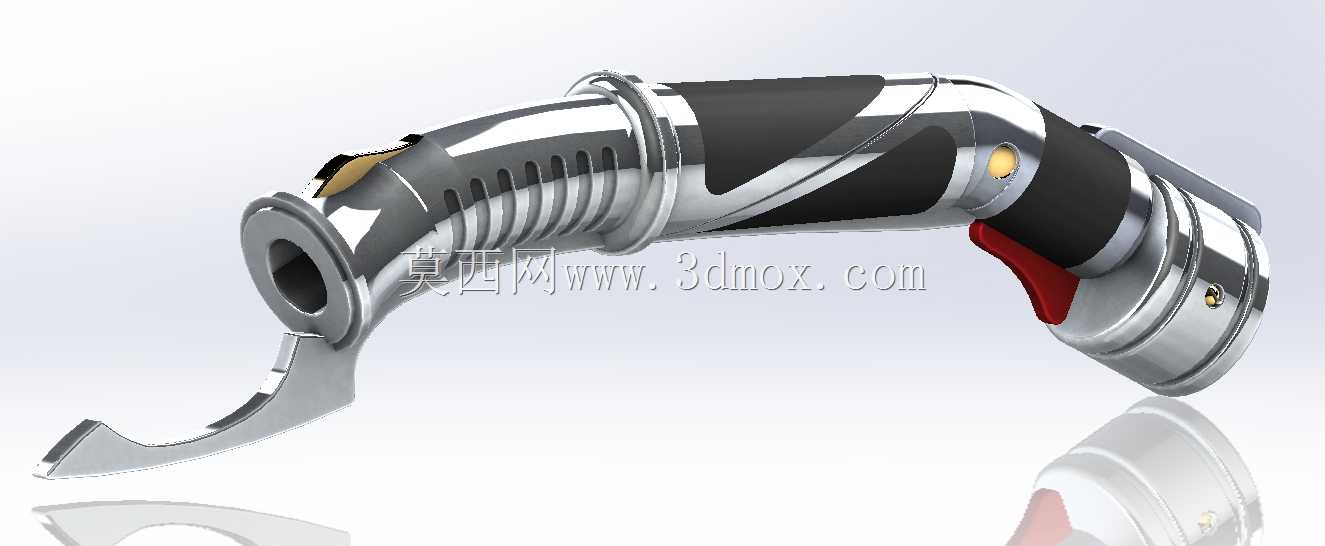

这款弯柄光剑的结构设计，核心服务于影视道具制作、主题展陈互动装置、科幻IP周边衍生品开发这几类实际场景，区别于常规直柄光剑的对称结构，其弯曲的握持段是整个设计的核心特征，在做结构排布时首先要适配人手自然握持的腕部角度，当使用者做出挥砍、格挡这类动作时，弯柄的曲率刚好贴合掌心到指根的受力曲线，不需要刻意翻腕就能让剑体指向保持在最优发力方向，这一点在做实体道具制作时，能大幅降低长时间握持的疲劳感，也更符合影视原作里的动作表现逻辑。从结构分层来看，整个手柄从尾端到剑首依次划分出配重段、握持包覆段、控制模组段、剑刃安装段四个功能区，尾端的金属质感凸起结构并非单纯装饰，实际做实体化加工时，这个位置会预留配重块安装腔，通过调整内置铅块或者不锈钢块的重量，让整剑的重心落在握持段靠前1/3的位置，避免头重脚轻导致挥动手感发飘。握持段的黑色包覆区域做了等距的环形防滑槽，槽深控制在1.2mm，既不会因为槽过深硌手，也能保证戴薄款道具手套操作时不会打滑，包覆层和内部金属骨架之间预留0.8mm的胶层间隙，方便实体加工时粘贴软质EVA或者橡胶防滑层。控制模组段的凸起按键做了防误触的内凹设计，按键顶面比周围壳体低0.5mm，日常握持时不会因为手掌挤压误触发发光或者音效模块，侧面的金属挂扣结构预留了2mm的穿绳孔，方便搭配腕带使用，防止表演过程中道具脱手。剑刃安装段做了阶梯式的定位止口，和常规通用款光剑剑刃的安装公差控制在H7/h6级别，安装后不会出现径向晃动，止口位置预留了M3的紧定螺丝孔，锁紧后可以承受大幅度挥砍的冲击力不会松脱。整个壳体的曲面过渡全部做了G2连续处理，没有尖锐的棱角，所有边角都做了R0.8的圆角倒钝，不管是3D打印制作验证件，还是后续开模做批量注塑生产，都能避免应力集中导致的部件开裂，安装边界上，整剑手柄的最大外径控制在42mm，总长度280mm，适配绝大多数成年人的手掌尺寸，内部的走线槽全部沿着弯曲壳体的内壁排布，预留了足够的空间放置电池、音效板、发光驱动板这类电子元件，不会出现结构干涉的问题，做实体装配时不需要额外打磨修配就能完成各部件的拼接。
