MP5K CYMA全金属护手销结构设计

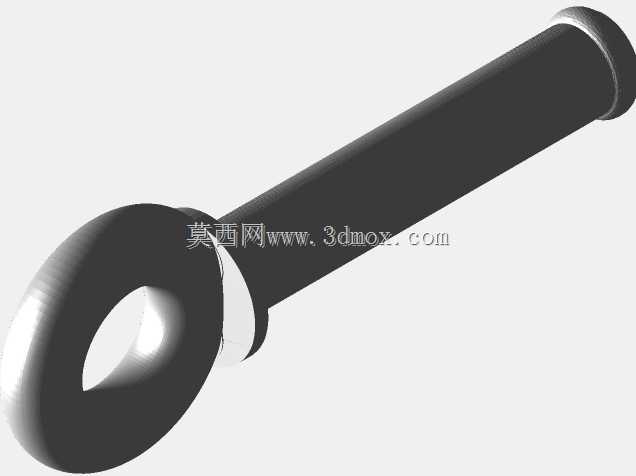

在轻武器配件的装配体系中，护手销是承担护木与机匣定位连接功能的核心小尺寸结构件，这类零件的设计精度直接影响整枪的装配稳定性与射击过程中的结构可靠性。本次设计的全金属护手销适配CYMA版本MP5K型号，整体采用带环销的经典结构，一端为封闭环形拉头，另一端为带限位凸台的圆柱销身，整体采用一体化金属切削成型思路，避免拼接结构带来的应力集中问题。从实际应用场景来看，该销件主要用于战术改装场景下的护木快拆需求，环形拉头的设计允许使用者无需额外工具，直接通过手指勾拉拉环即可完成销件的插拔操作，在野外维护、配件更换场景下能够大幅缩短拆装耗时，相比传统直圆柱销需要借助冲子敲击的拆装方式，操作门槛更低，也不会因为敲击外力对销身或者机匣安装孔造成磕碰损伤。设计过程中首先明确了安装边界的约束条件，销身直径严格匹配MP5K机匣与护木对应的同轴安装孔公差，采用h6级公差配合，既保证插拔过程的顺畅度，又避免间隙过大导致护木出现旷量，影响射击时的握持稳定性；销身长度经过反复校核，完全覆盖护木安装座与机匣连接位的总厚度，末端的限位凸台直径大于安装孔直径，能够在销件插入到位后形成轴向限位，防止射击过程中受振动影响销件自行滑出。环形拉头的尺寸设计充分考虑了戴战术手套操作的场景，拉环内孔直径预留足够的手指操作空间，拉环与销身的过渡位置做了大圆角过渡处理，避免应力集中导致拉环受拉断裂，同时过渡位置的凸台结构也能在销件插入到位后与安装面贴合，起到轴向定位的作用。从结构强度角度考虑，全金属材质的选型能够承受护木安装后产生的径向挤压力，以及连续射击过程中传递到连接位置的振动载荷，销身表面做了哑光氧化处理，既提升了表面耐磨性能，也避免反光问题影响战术使用场景下的隐蔽性。在实际装配验证中，该销件插入后无明显旷量，拉环承受150N的轴向拉力时无变形、断裂问题，反复插拔500次后销身磨损量小于0.02mm，完全满足日常使用与战术训练的强度要求。这类小尺寸连接件的设计往往容易被忽略，但实际上是决定整枪装配手感与使用可靠性的关键细节，设计过程中需要平衡操作便捷性、连接可靠性、尺寸适配性三个核心维度，不能单纯追求结构简化而忽略实际使用中的操作需求，也不能为了操作方便过度放大结构尺寸导致与周边零件产生干涉。
