DIN导轨式电子模块外壳带PCB组件

这类DIN导轨安装的电子组件外壳，广泛应用在工业控制柜、楼宇自控配电箱、分布式IO站点等场景中，是工控系统里承载信号处理、电源转换、接口转接类电路板的标准载体。日常做电控柜布局时，这类组件直接卡装在TS35标准DIN导轨上，不需要额外打孔固定，能大幅缩减柜内装配工时，后期维护更换时也可直接插拔拆装，不用改动周边布线。

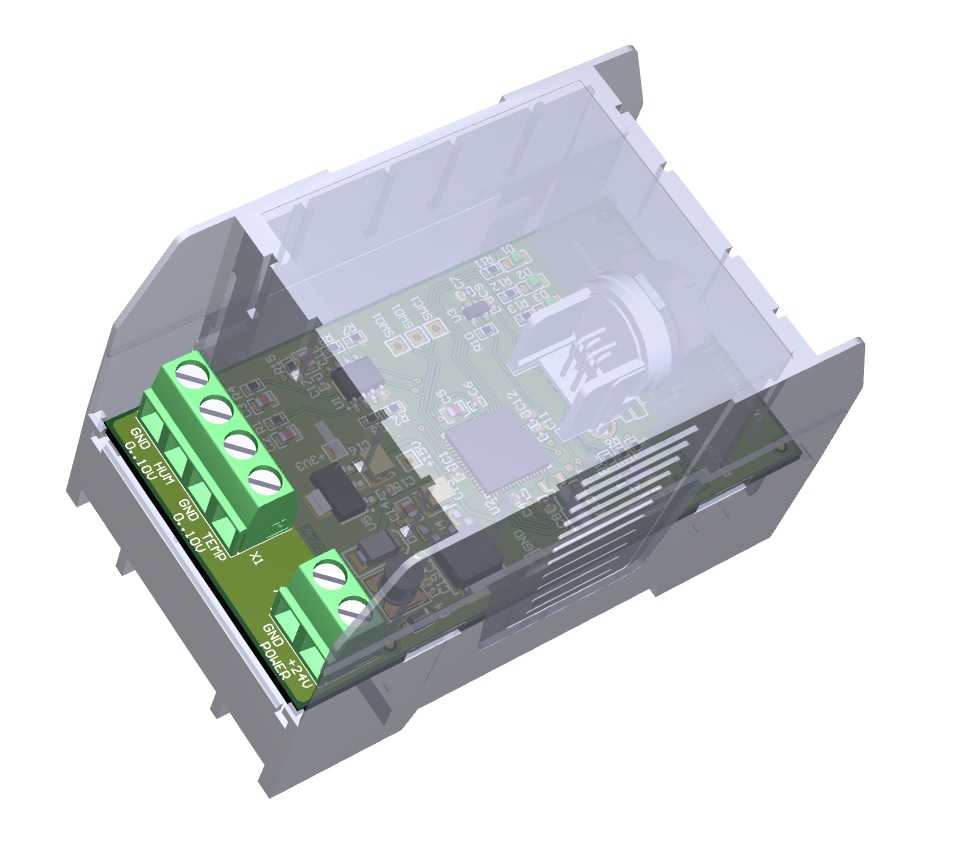

从结构设计来看，外壳采用上下扣合的装配方式，上盖做半透明磨砂处理，既可以在不拆盖的情况下观察内部PCB上的指示灯状态，又能遮挡内部线路避免积灰，同时半透明材质也能避免强光直射电路板上的光敏元件。外壳两侧预留了散热格栅，对应PCB上发热元件的安装位置，能在密闭柜内形成自然对流散热通道，避免功率器件长时间工作积热导致性能衰减。外壳底部做了标准的DIN导轨卡扣结构，卡扣带有弹性锁止舌片，卡入导轨后会自动锁死，不会因为柜内振动出现松脱，拆卸时用一字螺丝刀撬动锁舌即可快速取下。

内部PCB的布局完全匹配外壳的安装柱位，接线端子全部布置在PCB朝向外壳外侧的一端，采用螺钉压接式接线端子，适配0.5-2.5平方毫米的多股铜芯导线，端子旁印有清晰的线号标识位，方便现场接线时核对点位。PCB上预留了元件安装的安全间距，高压区域和低压信号区域做了物理分隔，避免强弱电之间出现串扰。外壳的外形宽度适配标准导轨安装的模数尺寸，安装后和相邻导轨组件之间不会出现干涉，上下方向预留了走线空间，柜内布线时导线可以顺着外壳侧边的走线槽规整排布，不会出现导线挤压外壳的情况。

做这类结构设计时，需要优先匹配标准导轨的安装尺寸公差，卡扣的弹性变形量要控制在合理范围，既要保证安装时的顺畅度，又要保证长期使用后卡扣不会出现塑性变形导致固定失效。同时外壳内部的安装柱高度要和PCB板厚匹配，PCB装入后不会出现上下窜动，上盖扣合后和PCB上的最高元件之间预留至少1mm的安全间隙，避免装配时压损元件。接线端子的开口方向要和柜内常规走线方向一致，降低现场接线的操作难度，外壳的阻燃等级要满足工控场合的防火要求，避免电路故障时出现火情蔓延。
