双柄滑块式定位夹紧工装组件结构

项目分类:3D模型 发布时间:2021-10-07 ID:300643
  • 双柄滑块式定位夹紧工装组件结构
  • 双柄滑块式定位夹紧工装组件结构
  • 双柄滑块式定位夹紧工装组件结构
  • 双柄滑块式定位夹紧工装组件结构
  • 双柄滑块式定位夹紧工装组件结构

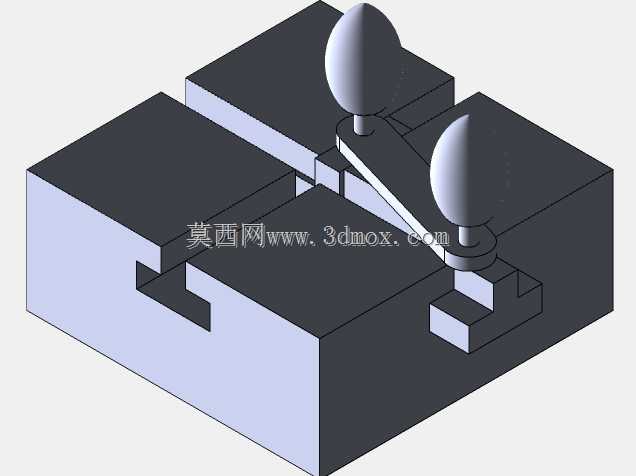

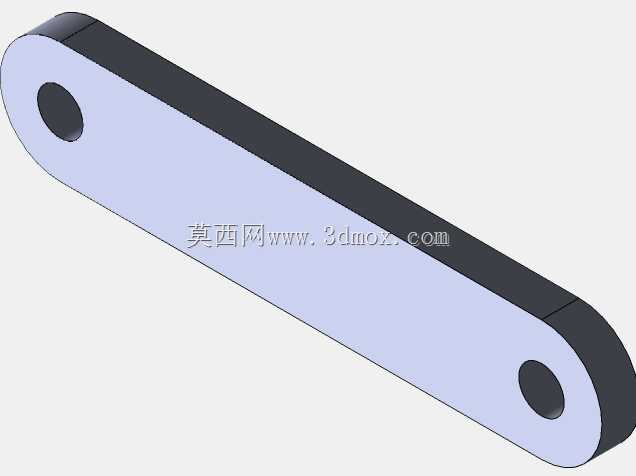

该结构属于手动操作的装夹定位组件,核心采用燕尾槽式滑块导向结构,搭配两组带球形握柄的压臂构件,主要应用于小型机加工工位的工件快速装夹、装配线工位的零件定位固定,也可作为教学演示用的典型机构教具,帮助初学者理解滑动导向与偏心夹紧的联动逻辑。从实际使用场景来看,这类组件常布置在钳工台、小型钻铣设备的工作台面,针对厚度差异不大的板类、块类小型零件做侧向压紧,操作时扳动球形握柄即可带动压臂沿滑块的导向槽做开合动作,无需额外配套动力源,适合小批量多品种的零散加工场景,相比气动液压夹具具备成本低、部署灵活、无管路布线约束的优势。设计层面上,基座采用整体式开槽结构,燕尾导向槽直接在基座本体上加工成型,省去了额外导轨件的装配环节,既压缩了整体结构的高度尺寸,也保证了滑块滑动时的导向精度,避免分体式导轨长期使用后出现的连接松动问题;压臂与滑块的连接采用销轴铰接结构,压臂的压紧端做了圆弧过渡处理,避免压紧时对工件表面造成压痕损伤,球形握柄的尺寸适配成年人手掌抓握范围,操作时施力顺畅不会出现硌手问题。安装边界方面,基座底部为平整安装面,可直接通过T型螺栓固定在标准机床工作台的T型槽内,整体外轮廓的长宽尺寸适配常规小型工位的安装空间,滑块的行程覆盖常见小型零件的装夹宽度范围,两组压臂可独立调整压紧位置,针对异形零件的不规则轮廓也能实现稳定的多点压紧。结构的滑动配合面预留了合理的间隙公差,日常使用时只需定期在导向槽内涂抹润滑脂即可维持顺畅滑动,无需复杂的维护保养,铰接销轴处采用耐磨材质衬套,长期反复扳动也不会出现过大的配合间隙,保证装夹的重复定位精度。这类结构的设计逻辑核心是用最简的零件数量实现可靠的装夹功能,没有冗余的装饰性结构,所有构件都直接服务于装夹定位的核心功能,整体刚性经过受力校核,压紧时基座不会出现翘曲变形,压臂的受力角度经过优化,扳动到锁紧位置时具备自锁特性,不会因为加工过程中的振动出现松脱问题,完全满足轻载加工场景下的装夹可靠性要求。
